电动截止阀

简要描述:电动截止阀,J941H电动截止阀由电动执行机构或气动执行机构和截止阀两部分组成。控制全开和全关适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

  • 产品型号:J941H
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:2121

详细介绍

电动截止阀,J941H电动截止阀由电动执行机构或气动执行机构和截止阀两部分组成。控制全开和全关适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

电动截止阀产品特点
1、结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小。
2、密封面采用不锈钢和硬质合金,使用寿命长。
3、采用柔性石墨填料、密封可靠、操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传功,结构型式:弹性楔式单闸板、刚性楔式单闸板和双闸板型式。
5、广泛适用于石油化工,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

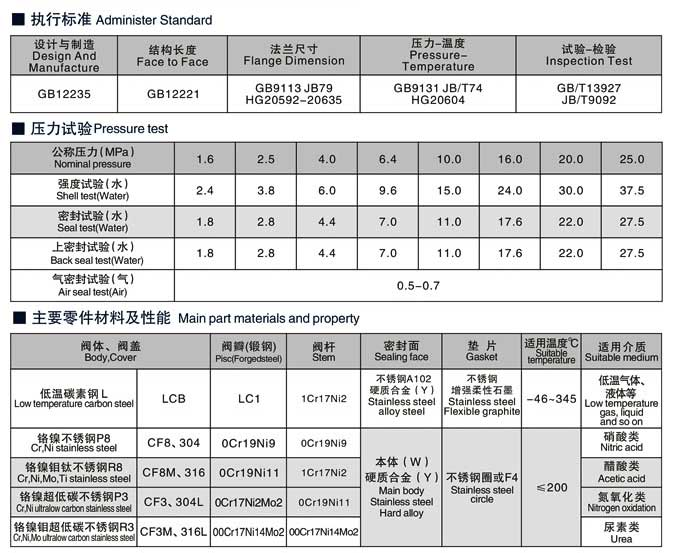

电动截止阀应用规范

设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材 料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66
标 志 GB/T12220
供 货 JB/T7928

主要零件材料及主要用途

阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度 (≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
Stellite12
Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
ZGlCrl8Ni2Mo2Ti CF8M+
Stellite12
lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、
碱类、混酸
200
ZG00Crl7Nil4M02 CF3M+
Stellite12
Stel1ite6 316L PTFE 磷酸类、
尿素、甲铵液
200
ZGlCr5MO ZGlCr5MO+
Stellite12
Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

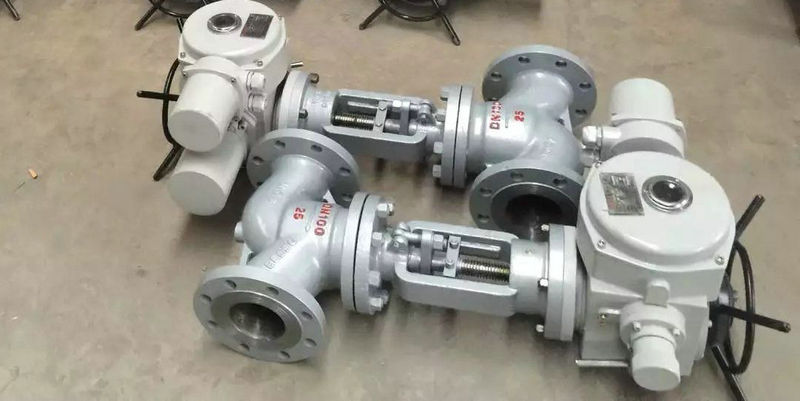

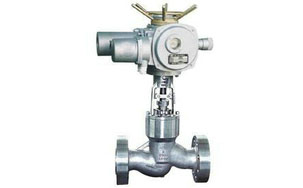

实物图片

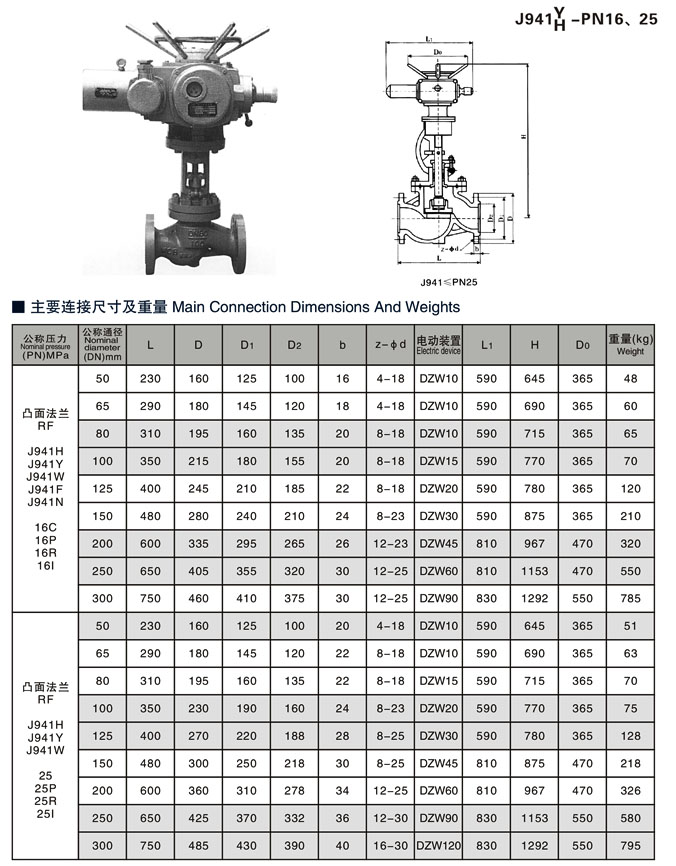

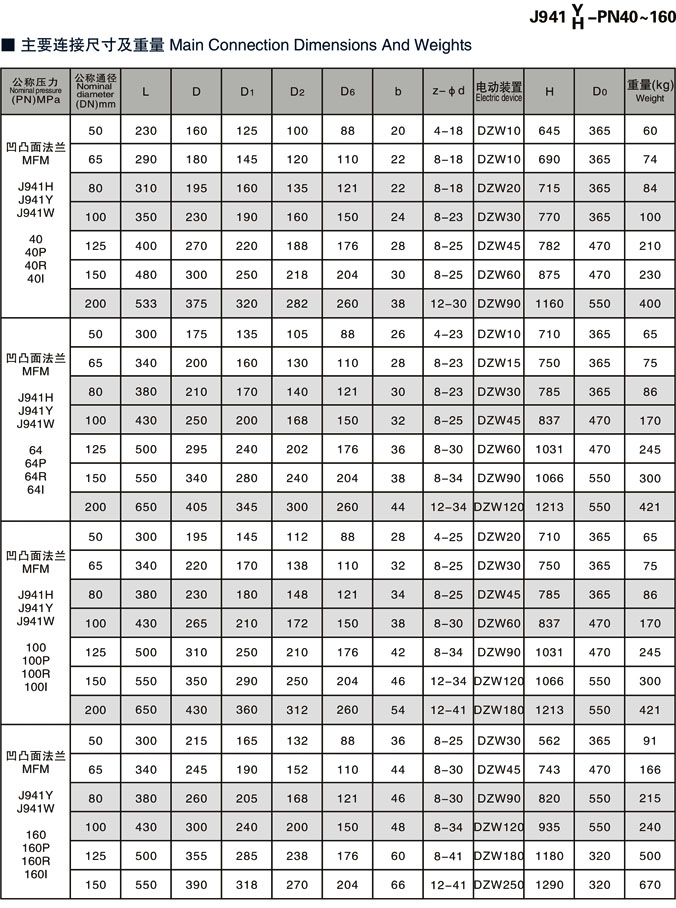

电动截止阀,J941H电动截止阀尺寸图:
