高压截止阀

简要描述:高压截止阀,J41H高压截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接,适用于高温高压场合。主要技术参数:公称压力:16、25、32MPa 适用温度:425℃ 450℃ 500℃ 570℃,主要用于钢铁、冶金、电厂、热电等企业

  • 产品型号:J41H,J61Y
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:3214

详细介绍

高压截止阀,J41H高压截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接,适用于高温高压场合。主要技术参数:公称压力:16、25、32MPa 适用温度:425℃ 450℃ 500℃ 570℃,主要用于钢铁、冶金、电厂、热电等企业。

高压截止阀具有以下优点:
结构简单,制造和维修比较方便。
工作行程小,启闭时间短。
密封性好,密封面间磨擦力小,寿命较长。


J61Y高压截止阀适用于公称压力PN20~32MPa及P54/100V-P57/170V ,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油 、化工 、水力 、火力电站各种系统的管路中,切断或接通管路介质,适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。

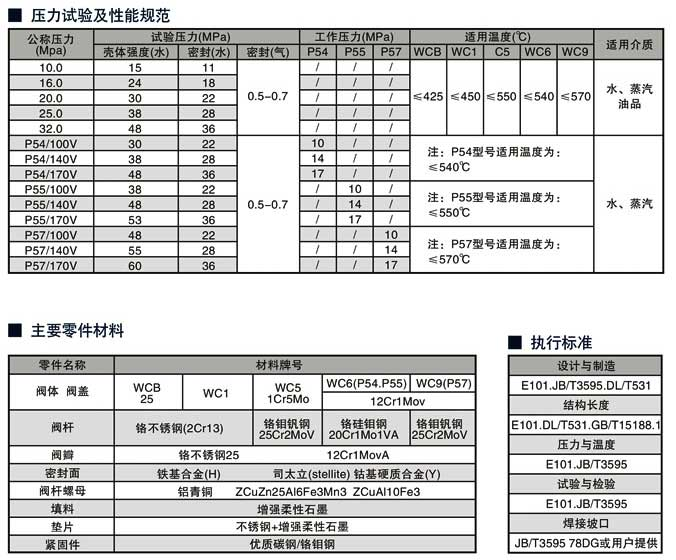

高压截止阀标准与规范

设计与制造 结构长度 压力 – 温度等级 试验标准
E101
JB/T3595
DL/T531
E101
JB2766
GB/T15188.1
E101
JB/T3595
E101
JB/T9092

主要零件材料

零件材料 材料牌号
阀   体 WCB   A105 WC6  12Cr1MoV WC9 12Cr1MoV
阀   盖 WCB   A105 WC6  12Cr1MoV WC9 12Cr1MoV
阀   瓣 WCB   A105 WC6  25Cr2MoV WC9 25Cr2MoV
阀   杆 2Cr13 / 1Cr17Ni2 25Cr2MoV 25Cr2MoV
阀   座 25 + STL 304 304
密封环 ( 垫 片 ) 增强柔性石墨 / 软钢
填   料 增强柔性石墨
阀 杆 螺 母 ZCuAl10Fe3 / D2

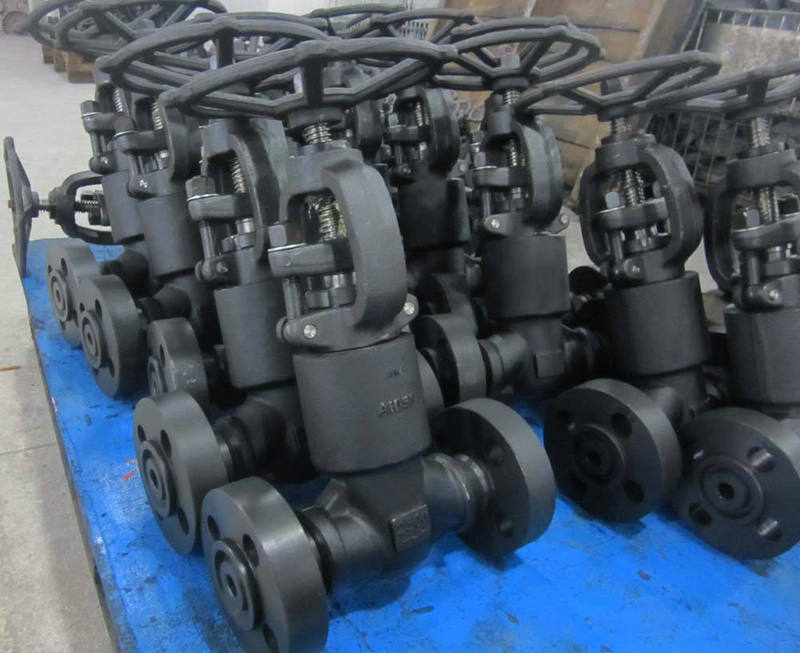

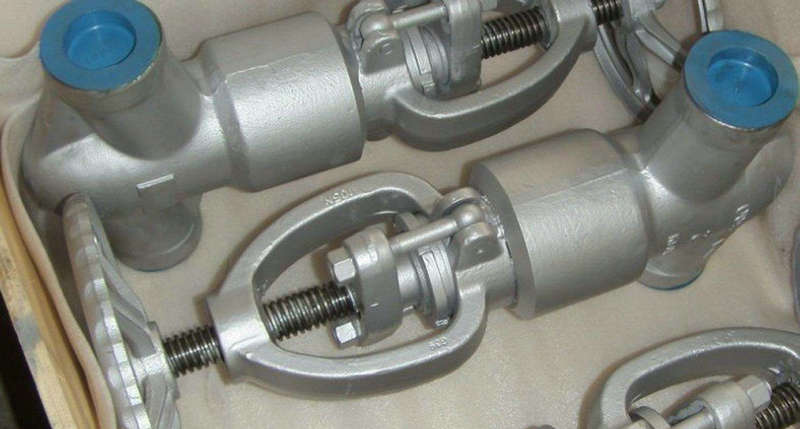

实物图

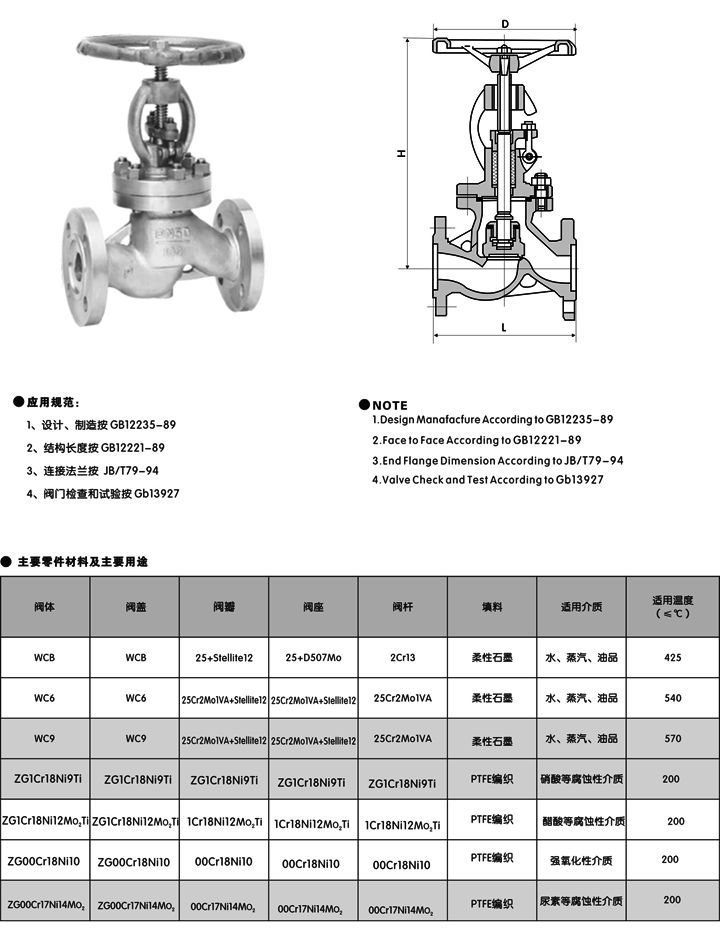

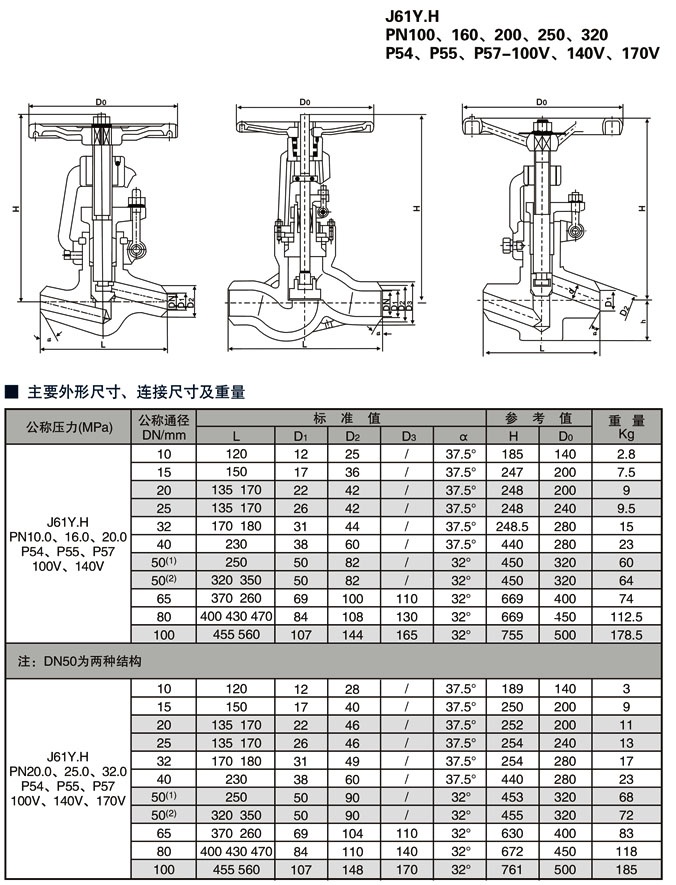

高压截止阀,J41H高压截止阀参数尺寸,结构图:
