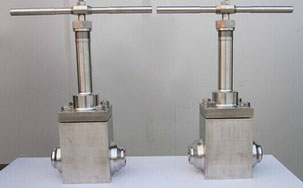

低温高压截止阀,DJ61Y低温高压截止阀应用于气体液化设备、空分设备；天然气液化、储运设备；液态氧、氮、氩、氢、二氧化碳低温贮槽及槽车；变压吸附制氧、氮设备。广泛应用于能源、石化、冶金、航天、核工业、铁道等行业等行业。
低温高压截止阀产品结构特点：
1、结构简单，制造和维修比较方便；
2、工作行程小，启闭时间短；
3、密封性好，密封面间磨擦力小，寿命较大；
4、流体阻力大，开启和关闭时所需力较大；
5、不适用于带颗粒、粘度较大、易结焦的介质；
6、调节性能较差。
低温高压截止阀产品性能参数：
|
公称通径 |
DN10mm～50mm |
|
公称压力 |
1.6MPa-32MPa |
|
适用介质 |
液氧、液氮、液氩、液化天然气、 液态二氧化碳、液态丙烷等 |
|
适用温度 |
-196℃～+150℃ |
低温高压截止阀产品主要零件材料：
|
阀体、阀盖 |
0Cr18Ni9 |
|
阀瓣、阀杆 |
0Cr18Ni9 |
|
密封圈 |
T2 |
|
填料 |
PTFE |
低温高压截止阀产品主要尺寸：
|
产品型号 |
DJ61Y低温高压截止阀 |
重量 (kg) |
|||||||
|
产品代号 |
通径 DN(mm) |
尺 寸(mm) |
|||||||
|
H开 |
H关 |
D1 |
D2 |
L |
A |
D0 |
|||
|
DJ61Y |
10 |
258 |
250 |
10 |
14.5 |
10 |
80 |
160 |
7.0 |
|
DJ61Y |
15 |
258 |
250 |
15 |
22.5 |
10 |
110 |
160 |
7.2 |
|
DJ61Y |
20 |
322 |
310 |
20 |
28.5 |
10 |
120 |
250 |
11.1 |
|
DJ61Y |
25 |
322 |
310 |
25 |
34.5 |
15 |
120 |
250 |
11.4 |
|
DJ61Y |
40 |
390 |
370 |
40 |
49.5 |
15 |
180 |
400 |
22.8 |
|
DJ61Y |
50 |
390 |
370 |
50 |
61.5 |
15 |
200 |
450 |
23.3 |
