低温角式截止阀

简要描述:低温角式截止阀,DJ64F低温角式截止阀产品规范 是一种在低温,深冷场合使用的截止阀。采用长颈阀盖保温,适用流体温度-60℃~-196℃范围内多种档次。

  • 产品型号:DJ64F
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:1108

详细介绍

低温角式截止阀,DJ64F低温角式截止阀产品规范 是一种在低温,深冷场合使用的截止阀。采用长颈阀盖保温,适用流体温度-60℃~-196℃范围内多种档次。
公称压力:1.6MPa-16.0MPa
公称通径:10mm~100mm
适用介质:LO2、LN2、LAr等
适用温度:-196~+80℃
连接方式:承插焊
介质流向:由阀瓣下面向上流

低温角式截止阀主要零部件材料
阀体、阀盖:不锈钢
阀瓣、阀杆:不锈钢
填料:PTFE
阀瓣密封圈:PTFE或PCTFE

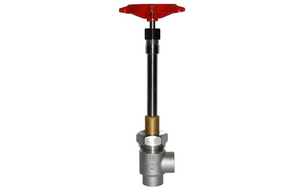

实物图片

低温角式截止阀,DJ64F低温角式截止阀外型尺寸与连接尺寸

产品型号

DJ64F低温角式截止阀

重量

(kg)

产品代号

通径

DN(mm)

尺      寸(mm)

k

h

H1

H2

L

D1

D2

D0

433K10AB2A3

10

35

20

268

260

8

10

14.5

65

1.4

433K15AB2A3

15

40

25

268

260

8

15

18.5

65

1.6

433K20AB2A3

20

45

30

332

320

8

20

25.5

100

2.3

433K25AB2A3

25

50

35

332

320

8

25

32.5

100

2.5

433K32AB2A3

32

55

40

400

380

10

32

38.5

120

4.9

433K40AB2A3

40

60

50

400

380

10

40

48.5

120

5.1

433K50AB2A3

50

80

60

493

470

10

50

57.5

160

10.4

433K65AB2A3

65

90

70

493

470

10

65

76.5

160

13.5

433K80AB2A3

80

100

80

538

500

15

80

89.5

200

23.6

433K100AB2A3

100

110

90

550

510

15

100

108.5

240

31.1
