焊接式截止阀

简要描述:焊接式截止阀,J61Y焊接式截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接,适用于高温高压场合。主要技术参数:公称压力:16、25、32MPa 适用温度:425℃ 450℃ 500℃ 540℃,主要用于钢铁、冶金、电厂、热电等企业。

  • 产品型号:J61Y
  • 产品产地:浙江温州
  • 更新时间:2021-04-26
  • 访  问  量:1850

详细介绍

焊接式截止阀,J61Y焊接式截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接,适用于高温高压场合。主要技术参数:公称压力:16、25、32MPa 适用温度:425℃ 450℃ 500℃ 540℃,主要用于钢铁、冶金、电厂、热电等企业。

焊接式截止阀,J61Y焊接式截止阀产品结构特点:
1.产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,密封面6.阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳。
7.阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏。
8.电动截止阀三的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手、电动切换机构。除就地操作外,还可进行远距离操作。

焊接式截止阀,J61Y焊接式截止阀工作原理
产品设计制造按E101和JB/T3595—93标准的规定,结构合理,性能优良,造型美观。阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。  阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。  阀杆经调质和表面氮化处理,有良好的耐腐蚀性和抗擦伤性。阀盖填料函深度合理,填料加缓蚀剂,密封可靠。焊接连接的截止阀适用子公称压力为20.0—32.0MPa及P54100V—P57170V,工作温度≤540℃(其中P57170VT作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。

焊接式截止阀,J61Y焊接式截止阀产品执行标准

设计与制造:ANSI B16.34 E101
结构长度:ANSI B16.10 E101  GB/T1588.1
压力温度等级:ANSI B16.34 E101
试验与检验:API598 E101  JB/T9092

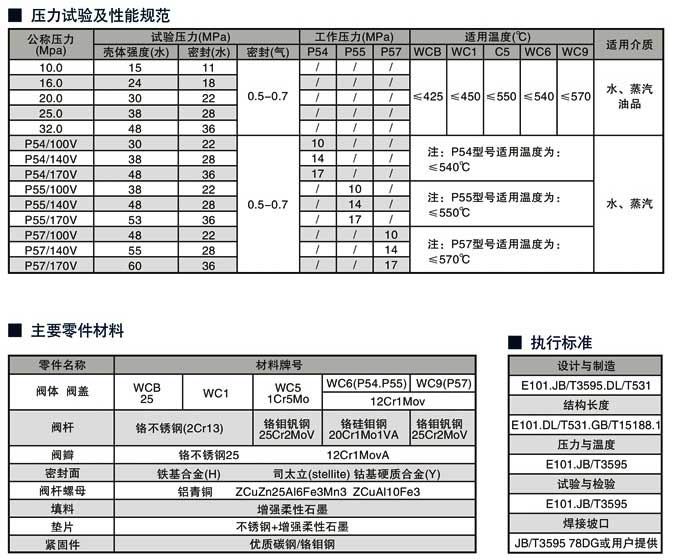

焊接式截止阀,J61Y焊接式截止阀主要性能和使用规范

产品型号 公称压力(MPa) 试验压力(MPa) 工作压力(MPa) 公作温度℃ 适用介质
壳体强度 密封 P54 P55 P57
J61H(Y)-100 10 15 11 / / / ≤425 水、蒸汽、油品
J61H(Y)-200 20 30 22 / / /
J61H(Y)-250 25 38 28 / / /
J61H(Y)-320 32 48 36 / / /
J61Y-P54/100V 20 30 22 10 / / ≤540 蒸汽
J61Y-P54/140V 25 38 28 14 / /
J61Y-P54/170V / 48 36 17 / /
J61Y-P55/100V / 38 28 / 10 / ≤550
J61Y-P55/140V / 48 36 / 14 /
J61Y-P55/170V / 53 39 / 17 /
J61Y-P57/100V / 48 36 / / 10 ≤570
J61Y-P57/140V / 55 40 / / 14
J61Y-P57/170V / 60 44 / / 17

标准与规范

设计与制造 结构长度 压力 – 温度等级 试验标准
E101
JB/T3595
DL/T531
E101
JB2766
GB/T15188.1
E101
JB/T3595
E101
JB/T9092

主要零件材料

零件材料 材料牌号
阀   体 WCB   A105 WC6  12Cr1MoV WC9 12Cr1MoV
阀   盖 WCB   A105 WC6  12Cr1MoV WC9 12Cr1MoV
阀   瓣 WCB   A105 WC6  25Cr2MoV WC9 25Cr2MoV
阀   杆 2Cr13 / 1Cr17Ni2 25Cr2MoV 25Cr2MoV
阀   座 25 + STL 304 304
密封环 ( 垫 片 ) 增强柔性石墨 / 软钢
填   料 增强柔性石墨
阀 杆 螺 母 ZCuAl10Fe3 / D2

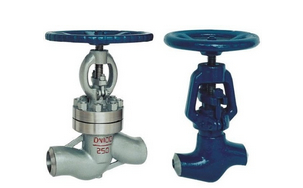

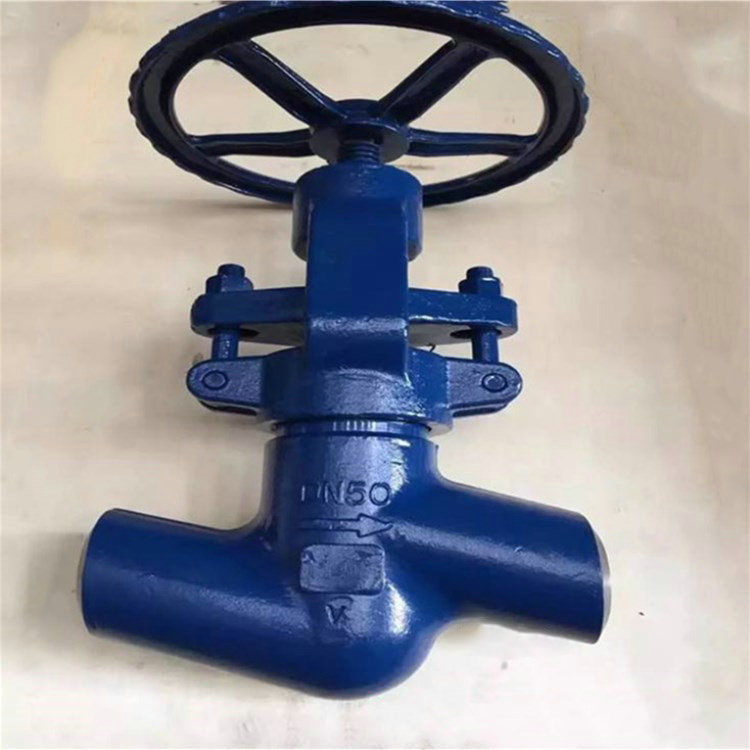

实物图片

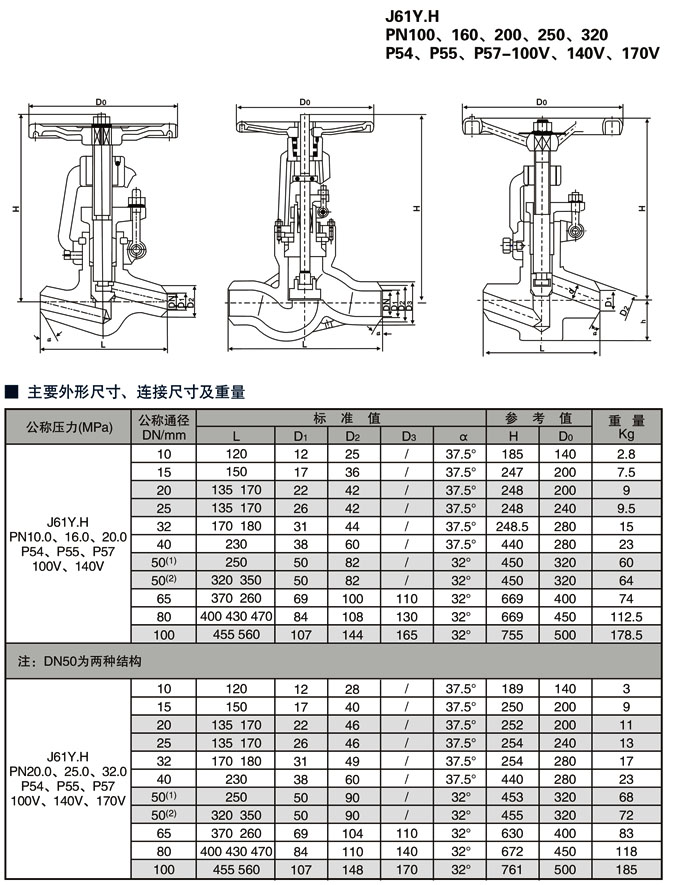

焊接式截止阀,J61Y焊接式截止阀尺寸结构图:
