角式截止阀

简要描述:角式截止阀,J44H角式截止阀进出口通道不在同一方向上而成90°直角,流体通过阀门时会改变流体方向,因此会产生一定的压力降。角式截止阀的最大优点是可以把阀门安装在管路系统的拐角处,这样既节约了90°弯头,又便于操作。因此,这类阀门最适合在化肥厂的合成氨生产系统中和天然气、化工、石化、石油、造纸、采矿、电力、液化气、食品、给排水、市政、机械设备配套、电子工业,城建等领域。

  • 产品型号:J44H/J44W
  • 产品产地:浙江温州
  • 更新时间:2021-04-26
  • 访  问  量:2726

详细介绍

角式截止阀,J44H角式截止阀进出口通道不在同一方向上而成90°直角,流体通过阀门时会改变流体方向,因此会产生一定的压力降。角式截止阀的最大优点是可以把阀门安装在管路系统的拐角处,这样既节约了90°弯头,又便于操作。因此,这类阀门最适合在化肥厂的合成氨生产系统中和天然气、化工、石化、石油、造纸、采矿、电力、液化气、食品、给排水、市政、机械设备配套、电子工业,城建等领域。

产品特点1、结构简单,制造和维修比较方便
2、工作行程小,启闭时间短
3、密封性好,密封面间磨擦力小,寿命较长

角式截止阀,J44H角式截止阀应用规范

遵循规范 STANDARD
设计与制造 GB 12233/GB 12235
结构长度 GB 12221/JB96(长系列)
结构长度 GB78/JB79(GB、HG、SH)
压力试验 GB/T 13927
标志 GB 12220
供货 GB/T12252

主要外形尺寸1.6MPa

DN in L D D1 D2 f b z-φd Do H1 H2 W
15 1/2 65/90 95 65 45 2 14 4-φ14 100 240 265 7
20 3/4 75/95 105 75 55 2 16 4-φ14 100 245 270 7.5
25 1 80/100 115 85 65 2 16 4-φ14 120 250 275 8.5
32 2 1/4 95/105 135 100 78 2 18 4-φ18 140 260 290 12
40 2 1/2 100/115 145 110 85 2 18 4-φ18 140 290 325 14
50 2 115/125 160 125 100 2 20 4-φ18 160 300 335 19
65 2 1/2 145 180 145 120 2 20 4-φ18 180 355 400 27
80 3 155 195 160 135 2 22 4-φ18 240 400 450 42
100 4 175 215 180 155 2 24 8-φ18 240 455 495 50
125 5 200 245 210 185 2 26 8-φ18 280 530 560 64
150 6 240/225 280 240 210 2 28 8-φ23 320 605 650 85
200 8 275 335 295 265 2 30 8-φ23 360 650 770 155

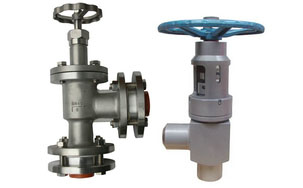

角式截止阀,J44H角式截止阀实物图:

角式截止阀,J44H角式截止阀参数尺寸图:
