Related Articles详细介绍

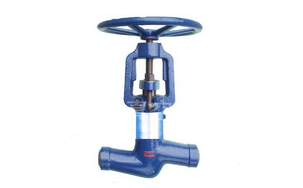

真空截止阀,真空隔离截止阀适用于工作温度≤200℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。
二、真空截止阀,真空隔离截止阀结构特点
1、主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便,使用寿命长。
4、阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。
产品特点1、产品按JB/T3595标准设计制造,满足电站设备配套使用要求。
2、真空密封结构填料室,隔离真空可靠。
3、阀杆有良好的抗腐蚀性,抗擦伤和耐磨性。
4、膨胀系数大,气密性能好,系统与大气隔离可靠。
真空截止阀,真空隔离截止阀产品标准
设计标准 | 结构长度 | 连接法兰 | 试验和检验 | 压力-温度 |
JB/T3595 | GB/T15188.1 | JB/T79.1-94 | GB13927 JB/T9092 | GB/T3595 |
性能规范
公称压力 | 试验压力 | |||
壳体 | 密封(水) | 密封(气) | 上密封 | |
1.0 | 1.5 | 1.1 | 0.6 | 1.1 |
1.6 | 2.4 | 1.8 | 1.8 | |
2.5 | 3.8 | 2.8 | 2.8 | |
4.0 | 6.0 | 4.4 | 4.4 | |
6.4 | 9.6 | 7.0 | 7.0 | |
10.0 | 15.0 | 11.0 | 11.0 |
适用范围
壳体材料 | 适用介质 | 适用温度 |
碳素钢(C) | 水、蒸汽、油品 | ≤425 |
铬钼钢(I) | 水、蒸汽、油品 | ≤550 |
铬镍不锈钢(P) | 硝酸类 | ≤200 |
铬镍钼不锈钢(R) | 醋酸类 | ≤200 |
主要零部件材料
零件名称 | 材料 | |||
阀体 | WCB | ZG1Cr5Mo | ZG1Cr5Mo | ZG1Cr18Ni12Mo2Ti |
阀 瓣/ 座 | WCB | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
阀盖 | WCB/25 | ZG1Cr5Mo | ZG1Cr5Mo | ZG1Cr18Ni12Mo2Ti |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
填料 | 铅青组合填料 | |||
阀杆螺母 | 铝青铜 | |||
手轮 | 可锻铸铁 |

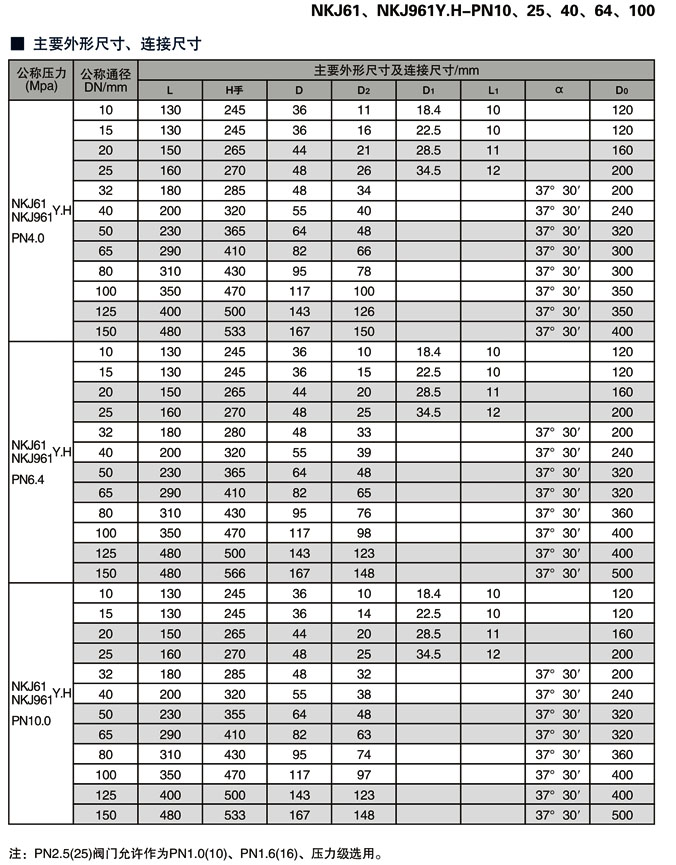

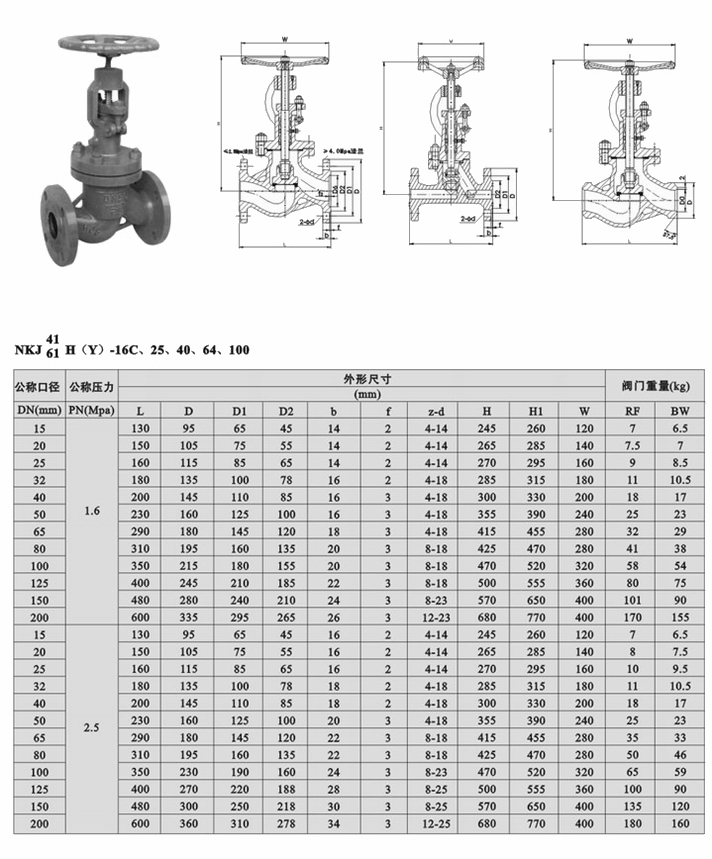

真空截止阀,真空隔离截止阀尺寸图:
