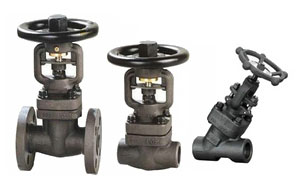

锻钢截止阀,锻钢承插焊截止阀,锻钢自密封截止阀,锻钢法兰截止阀适用于ANSI Class150lb~2500Lb,工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、蒸汽等。操作方式有:手动、齿轮传动、电动等。
锻钢截止阀工作原理:
锻钢承插焊截止阀中腔采用自紧式密封结构,密封性能好。支管两端为焊接结构。阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成耐磨、耐高温、抗擦伤性能好。阀杆经调质和表面氮化处理。阀盖填料函深度合理填料加缓蚀剂密封可靠。阀门具有倒密封结构保证阀门开启运行时不经阀杆外漏。广泛用于石油、化工、天然气、冶金、化纤、造纸、城建、等领域。
锻钢截止阀产品特点:
1、产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。
2、阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。
3、阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成。
4、阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳。
5、阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏。
设计规范钢锻截止阀制造按API602,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25。
结构型式:
1、全通径或缩径
2、结构长度按ANSI/ASME B16.10
3、法兰按ANSI/ASME B16.5
4、自密封阀盖
5、明杆带支架
6、两端自动调整的填料压套;
7、本体倒密封
8、整体阀体法兰
9、对焊端按ANSI/ASME B16.25
10、环连接阀体阀盖垫片
11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖,或自密封阀盖
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 垫片 | 316+柔性石墨 | 316夹柔性石墨+PTFE | ||
3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
4 | 圆柱销 | A276 420 | A276 304 | ||
5 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
6 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
8 | 阀杆螺母 | A276 410 | |||
9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
10 | 铭牌 | SS | |||
11 | 手轮 | A197 | |||
12 | 填料压板 | A216 WCB | A351 CF8 | ||
13 | 填料 | Flexible Graphite | PTFE | ||
14 | 阀盖 | A105 | A276 304 | A182 F304(L) | A182 F316(L) |
15 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
16 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29℃~425℃ | -29℃~550℃ | -29℃~180℃ |
注意:
1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
2、CS=碳钢;AS=合金钢;SS=不锈钢;

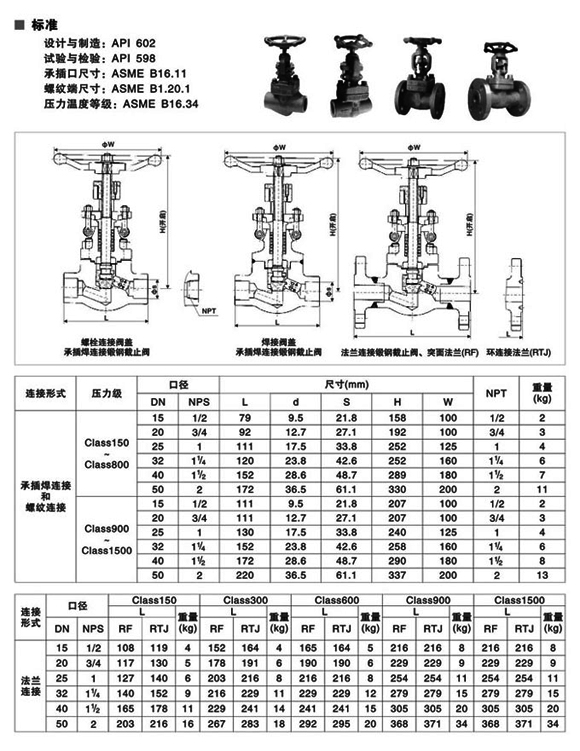

锻钢截止阀_锻钢(承插焊,自密封,法兰)截止阀参数尺寸图:
