管路截止阀

简要描述:管路截止阀,气动管路截止阀是仪表测量管路系统中的重要组成部分,它主要用来开启或切断管道通路,这类仪表阀门具有连接紧固、密封可靠、耐压性能好、安装拆卸方便、现场使用不需要另加配件等特点。

  • 产品型号:QJ-1A / YZF1
  • 产品产地:浙江温州
  • 更新时间:2021-04-26
  • 访  问  量:2659

详细介绍

管路截止阀,气动管路截止阀是仪表测量管路系统中的重要组成部分,它主要用来开启或切断管道通路,这类仪表阀门具有连接紧固、密封可靠、耐压性能好、安装拆卸方便、现场使用不需要另加配件等特点。
管路截止阀具有以下优点
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间磨擦力小,寿命较长。

管路截止阀应用规范设计制造:GB/T 12224-1989;JB/T 7747-1995
连接形式:卡套式;内螺纹连接
结构特征:热锻压阀体;锥面密封;浮动阀瓣
阀门检验和实验:GB/T 13927-1992
材料:碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

管路截止阀性能规范 单位:MPa

实验项目 压力值
公称压力 6.4
壳体实验 9.6
密封试验 7.0
气压试验 3.8
适用温度 ≤180℃
适用介质 水、蒸汽、油品等

主要零件材料

型号 阀体 接头 阀杆 螺帽 填料
QJ-1 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti PTFE

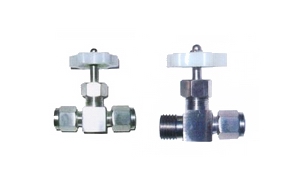

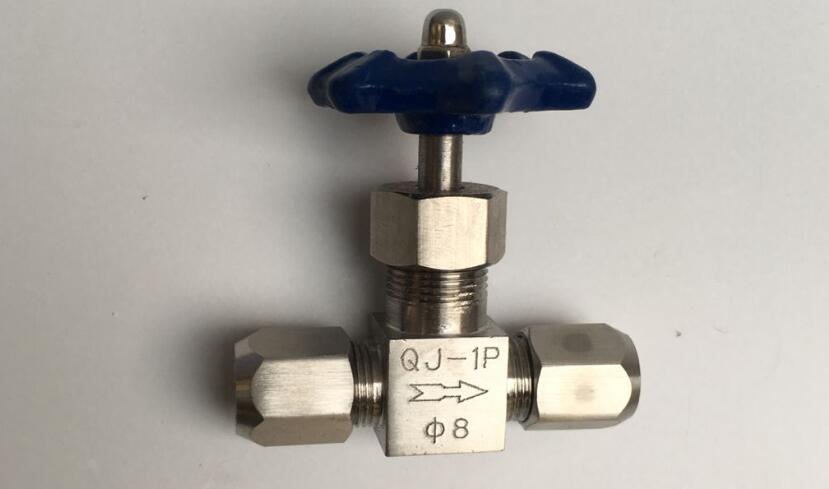

管路截止阀,气动管路截止阀实物0图:

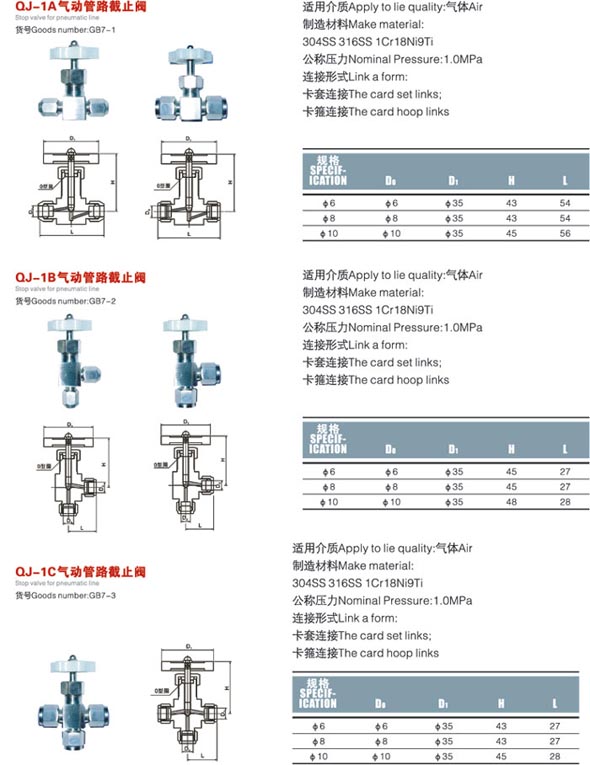

管路截止阀,气动管路截止阀参数尺寸图:
