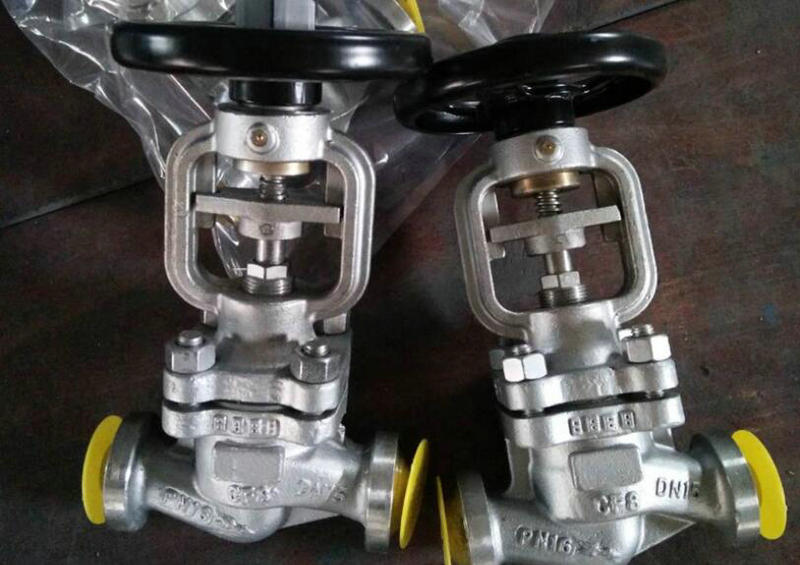

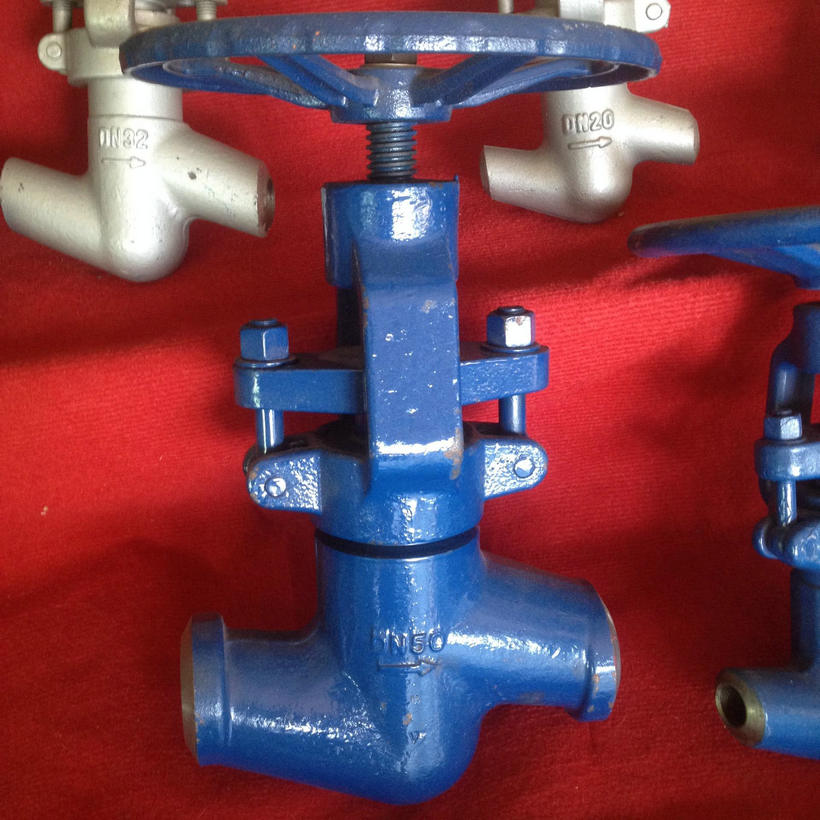

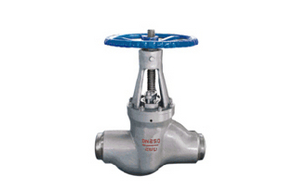

J61Y对焊截止阀,高温高压对焊截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接，适用于高温高压场合。主要技术参数：公称压力：16、25、32MPa 42.0MPa适用温度:425℃ 450℃ 500℃ 540℃，主要用于钢铁、冶金、电厂、热电等企业。
主要特点及用途1、阀门与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好、寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
制造验收技术标准
1、制造验收技术条件按JB/T3595或E101的规定。
2、阀门结构长度按ANSI B16.10或E101的规定。
3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。
主要性能和使用规范
| 产品型号 | 公称压力(MPa) | 试验压力(MPa) | 工作压力(MPa) | 公作温度℃ | 适用介质 | |||
| 壳体强度 | 密封 | P54 | P55 | P57 | ||||
| J61H(Y)-100 | 10 | 15 | 11 | / | / | / | ≤425 | 水、蒸汽、油品 |
| J61H(Y)-200 | 20 | 30 | 22 | / | / | / | ||
| J61H(Y)-250 | 25 | 38 | 28 | / | / | / | ||
| J61H(Y)-320 | 32 | 48 | 36 | / | / | / | ||
| J61Y-P54/100V | 20 | 30 | 22 | 10 | / | / | ≤540 | 蒸汽 |
| J61Y-P54/140V | 25 | 38 | 28 | 14 | / | / | ||
| J61Y-P54/170V | / | 48 | 36 | 17 | / | / | ||
| J61Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤550 | |
| J61Y-P55/140V | / | 48 | 36 | / | 14 | / | ||
| J61Y-P55/170V | / | 53 | 39 | / | 17 | / | ||
| J61Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | |
| J61Y-P57/140V | / | 55 | 40 | / | / | 14 | ||
| J61Y-P57/170V | / | 60 | 44 | / | / | 17 | ||
标准与规范
| 设计与制造 | 结构长度 | 压力 – 温度等级 | 试验标准 |
| E101 JB/T3595 DL/T531 |
E101 JB2766 GB/T15188.1 |
E101 JB/T3595 |
E101 JB/T9092 |
主要零件材料
| 零件材料 | 材料牌号 | ||
| 阀 体 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
| 阀 盖 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
| 阀 瓣 | WCB A105 | WC6 25Cr2MoV | WC9 25Cr2MoV |
| 阀 杆 | 2Cr13 / 1Cr17Ni2 | 25Cr2MoV | 25Cr2MoV |
| 阀 座 | 25 + STL | 304 | 304 |
| 密封环 （ 垫 片 ） | 增强柔性石墨 / 软钢 | ||
| 填 料 | 增强柔性石墨 | ||
| 阀 杆 螺 母 | ZCuAl10Fe3 / D2 | ||
对焊截止阀,高温高压对焊截止阀参数尺寸图:
主要外形尺寸
| 公称通径 | 主要外形尺寸和I连接尺寸（mm) | ||||||
| L | D1 | D2 | D3 | α970 | H | Do | |
| J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V | |||||||
| 10 | 120 | 12 | 25 | ／ | 37.5° | 185 | 140 |
| 15 | 150 | 17 | 36 | ／ | 37.5° | 247 | 200 |
| 20 | 170 | 22 | 42 | ／ | 37.5° | 248 | 200 |
| 25 | 170 | 26 | 42 | ／ | 37.5° | 248 | 240 |
| 32 | 180 | 31 | 44 | ／ | 37.5° | 248.5 | 280 |
| 40 | 230 | 38 | 60 | ／ | 37.5° | 440 | 280 |
| 50 | 350 | 50 | 82 | ／ | 32° | 450 | 320 |
| 65 | 330 | 69 | 100 | 110 | 32° | 669 | 400 |
| 80 | 470 | 84 | 108 | 130 | 32° | 669 | 450 |
| 100 | 560 | 107 | 144 | 165 | 32° | 755 | 500 |
| J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V | |||||||
| 10 | 120 | 12 | 28 | ／ | 37.5° | 189 | 140 |
| 15 | 150 | 17 | 40 | ／ | 37.5° | 250 | 200 |
| 20 | 170 | 22 | 46 | ／ | 37.5° | 252 | 200 |
| 25 | 170 | 26 | 46 | ／ | 37.5° | 254 | 240 |
| 32 | 180 | 31 | 49 | ／ | 37.5° | 254 | 280 |
| 40 | 230 | 38 | 60 | ／ | 37.5° | 440 | 280 |
| 50 | 350 | 50 | 90 | ／ | 32° | 455 | 320 |
| 65 | 330 | 69 | 104 | 110 | 32° | 630 | 400 |
| 80 | 470 | 84 | 110 | 140 | 32° | 672 | 450 |
| 100 | 560 | 107 | 148 | 170 | 32° | 761 | 500 |
性能规范
| 型号 | 公称压力 | 试验压力（MPa） | 工作压力（MPa） | 工作温度（℃） | 适用介质 | |
| 强度试验 | 密封试验/上密封试验 | |||||
| Z961(960、962) Y-250 |
25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽 |
| Z961(960、962) Y-320 |
32 | 48.0 | 36.0 | - | ≤425 | |
| Z961(960、962) Y-P54 100 |
- | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 |
| Z961(960、962) Y-P54 170 |
- | 48.0 | 36.0 | P5417 | ≤540 | |
主要零件材料
| 零件名称 | 材料牌号 | ||
| 阀体 | WCB | WC6 | WC9 |
| 阀板 | WCB | WC6 | WC9 |
| 阀盖 | 25 | 12Cr1MoVA | |
| 阀杆 | 2Cr13 | 20Cr1MoVA | |
| 阀座 | 25 | 12Cr1MoVA | |
| 密封环 | S软钢（增强柔性石墨） | S软钢（增强柔性石墨） | S软钢（增强柔性石墨） |
| 填料 | 增强柔性石墨 | ||
| 支架 | WCB | WCB或WC6 | |
| 阀杆螺母 | ZQAL9-4 | ||
| 四开环 | 1Cr13 | 20Cr1MoVA | |
| 阀杆螺母 | ZQAL9-4 | ||
| 工作温度 | V型≤540℃≤570℃；其余型≤540℃≤570℃ | ||
| 阀体材料 | V型铭钼钒钢ZG20CrMoV或ZG15CrMoV | ||
| 适用介质 | 水、蒸汽 | ||
