波纹管截止阀温度-29-350℃开关无摩擦,密封不易磨损,启闭力矩小。这种截止阀采用独特的波纹管密封设计,从而完全消除了阀杆填料密封泄漏的问题,满足最严格的泄漏等级要求。波纹管截止阀的零泄漏特性改善了设备的安全性,节约大量能源,减少了维修费用,可工业应用提供了清洁安全的工作环境。
波纹管截止阀结构特点
1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观
4、双层波纹管、维修方便波纹管密封阀杆、双重密封 位置指示、无升降手轮
设计标准: GB12235
结构长度: GB12221
连接法兰: GB9113、JB/T79、HG20596
试验和检验: JB/T 9092、GB/T13927
波纹管截止阀应用:
适用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等行业.
适用介质:高温导热油、蒸汽、冷热水、氯气等相关液体、气体。
制造标准
设计标准 | GB12235 |
结构长度 | GB12221 |
连接法兰 | GB9113、JB/T79、HG20596 |
试验和检验 | JB/T9092、GB/T13927 |
压力试验
压力检验(表) | |||
公称压力 | 1.6Mpa | 2.5Mpa | 4.0Mpa |
密封试验 | 1.8MPa | 2.8MPa | 4.4MPa |
壳体强度 | 2.4MPa | 3.6MPa | 6.0MPa |
适用温度 | 425℃ |
产品特点
双层波纹管 | 维修方便 |
波纹管密封阀杆 | 双重密封 |
位置指示 | 无升降手轮 |
产品用途
工业 | 电站 |
废气净化厂 | 天然气 |
真空装置 | 氨 |
热水 | 冷冻系统 |
加热设备 | 蒸汽系统 |
主要零部件材质
序号 | 名称 | 材质 |
1 | 阀体 | WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M |
2 | 阀瓣 | 25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV |
3 | 轴销 | 25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV |
4 | 阀杆 | 25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV |
5 | 波纹管组件 | 1Cr18Ni9Ti、304、316、304L、316L |
6 | 垫片 | 柔性石墨+不锈钢、PTFE |
7 | 阀盖 | WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M |
8 | 双头螺栓 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV |
9 | 六角螺母 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV |
10 | 填料 | 柔性石墨 |
11 | 填料压盖 | WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M |
12 | 阀杆螺母 | 铜合金 |
13 | 手轮 | WCB、QT400-18 |

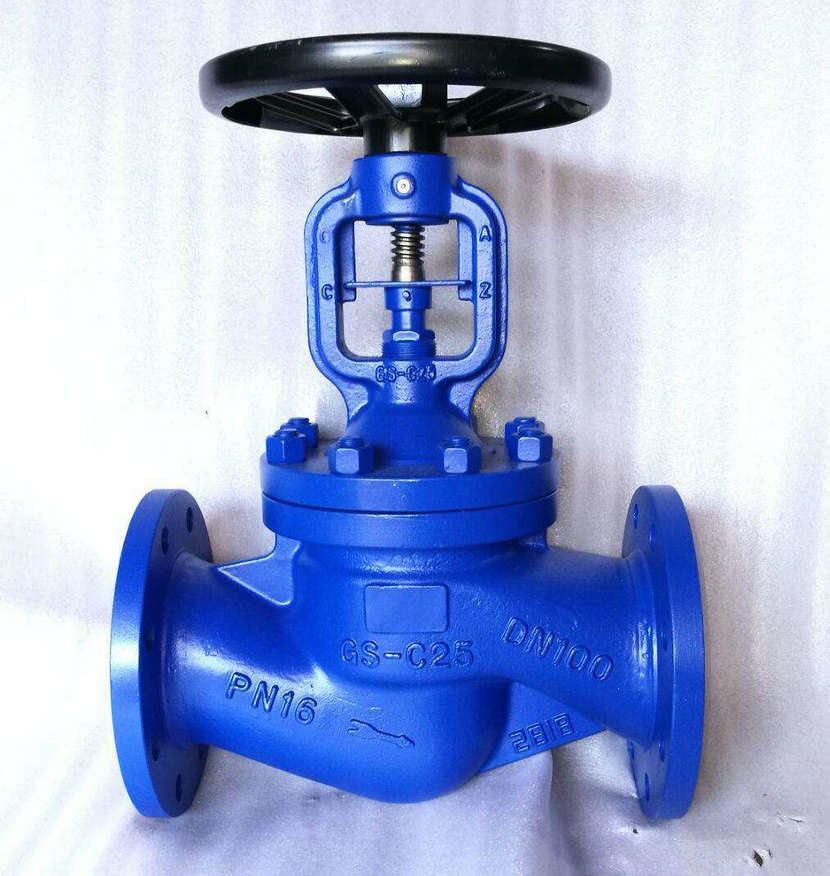

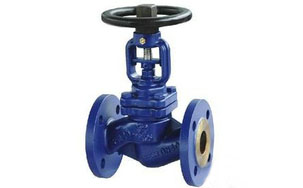

实物图片

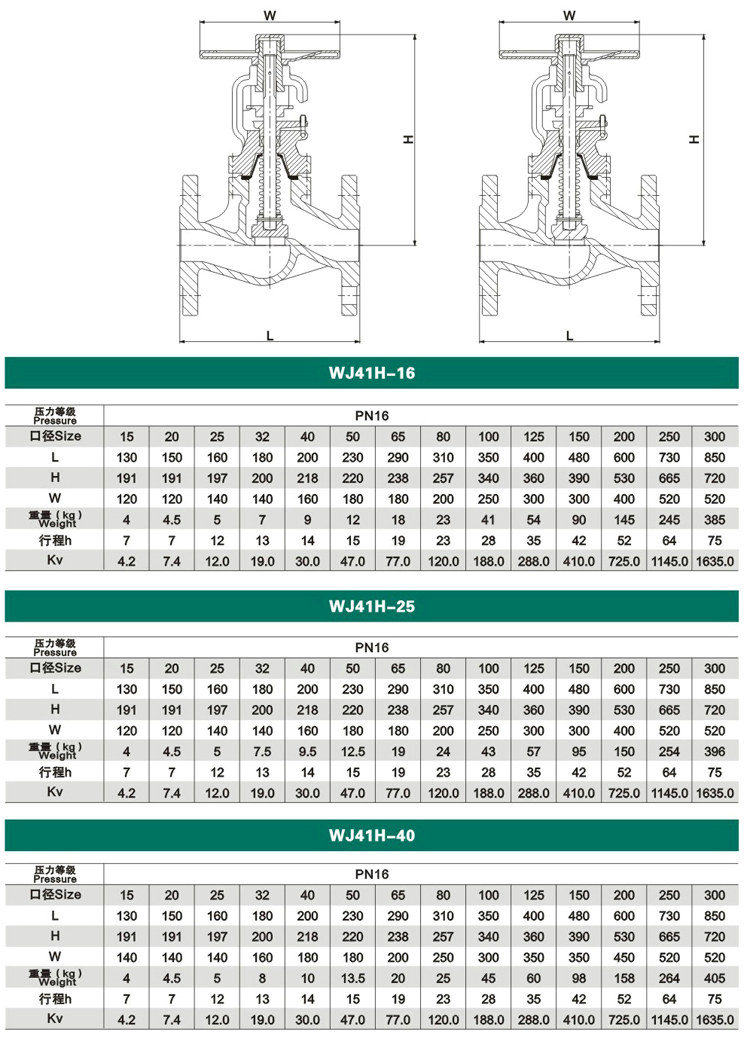

波纹管截止阀,WJ41波纹管截止阀参数尺寸图:
