美标波纹管截止阀

简要描述:产品主要优点:美标波纹管截止阀波纹管密封采用不锈钢或 Inconel 材料制造,结构设计合理,耐疲劳,使用寿命长。温度-29-350℃压力150LB-1500LB 美标波纹管截止阀,其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏; 开关无摩擦,密封不易磨损,启闭力矩小。这种截止阀采用独特的波纹管密封设计,从而完全消除了阀杆填料密封泄漏的问题,满足最严格的泄漏等级要求。波纹管截止阀的零泄漏特性改善了设备的安全性,节约大量能源,减少了维修费用,可工业应用提供了清洁安全的工作环境。

  • 产品型号:WJ41
  • 产品产地:浙江温州
  • 更新时间:2021-04-26
  • 访  问  量:2047

详细介绍

产品主要优点:美标波纹管截止阀波纹管密封采用不锈钢或 Inconel 材料制造,结构设计合理,耐疲劳,使用寿命长。温度-29-350℃压力150LB-1500LB 美标波纹管截止阀,其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏;
开关无摩擦,密封不易磨损,启闭力矩小。这种截止阀采用独特的波纹管密封设计,从而完全消除了阀杆填料密封泄漏的问题,满足最严格的泄漏等级要求。波纹管截止阀的零泄漏特性改善了设备的安全性,节约大量能源,减少了维修费用,可工业应用提供了清洁安全的工作环境。

波纹管截止阀结构特点
1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观
4、双层波纹管、维修方便波纹管密封阀杆、双重密封 位置指示、无升降手轮
波纹管截止阀应用:
适用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等行业.
适用介质:高温导热油、蒸汽、冷热水、氯气等相关液体、气体。

美标波纹管截止阀技术规范

结构形式 BB-BG-OS & Y
驱动方式 手动
电动
设计标准 ASME B16.10、BS1873
结构长度 ASME B16.10
连接法兰 ASME B16.5
试验和检验 API598

检验标准

公称压力(LB) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质
150 3.0 2.2 ≤550℃ 水、蒸汽、油品、气体等
300 7.5 5.5
600 15.0 11.0
900 22.5 16.5

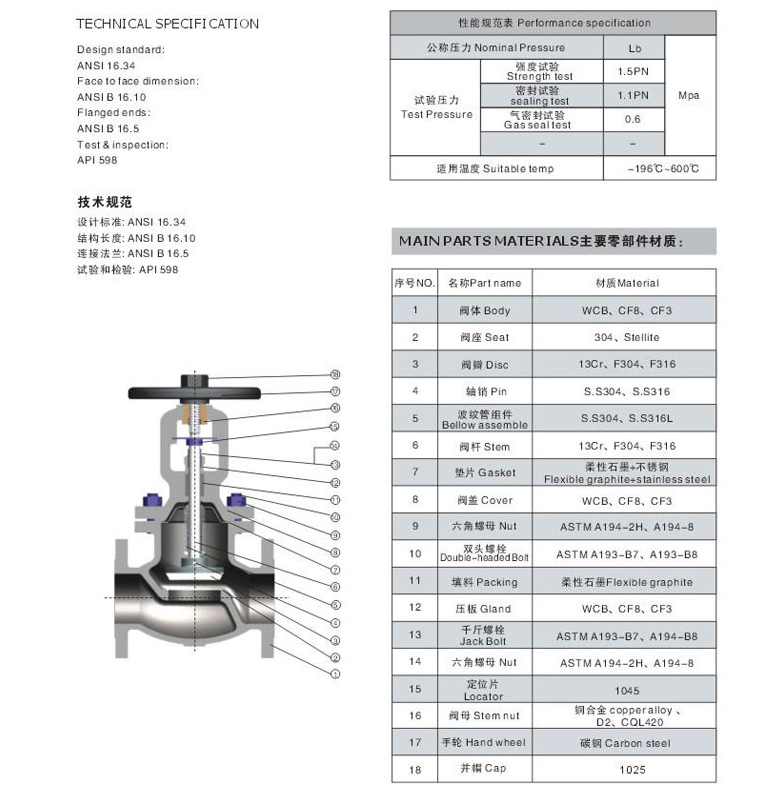

主要零件材质

序号NO. 名称part name 材质material
1 阀体body WCB、CF8、CF3
2 阀瓣disc 2CR13、SS304、SS316
3 轴销hinge pin SS304、SS316
4 波纹管组件bellows combination SS304、SS316L
5 阀盖bonnet WCB、SS304、SS316
6 填料packing 柔性石墨Flexible graphite、PTFE
7 压套gland 25#、304、316
8 定位片locator 25#、304、316
9 阀杆螺母stem nut 铜合金ZQA19-4
10 手轮hand wheel 碳钢carbon steel
11 并帽cap 25#
12 油杯oil cup 黄铜brass
13 六角螺母hexagon nut ASTMA193 2H、A193-8、A193-8M
14 双头螺栓bolt ASTMA193 B7、A193-B8、A193-B8M
15 垫片gasket 柔性石墨+不锈钢flexible graphite+stainless steel、PTFE
16 阀杆stem 2Cr13、SS304、SS316

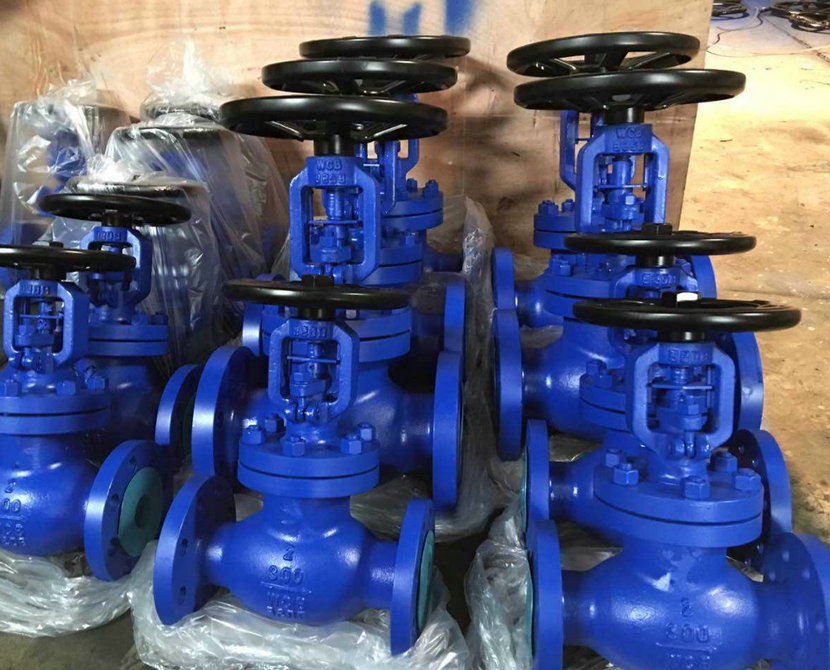

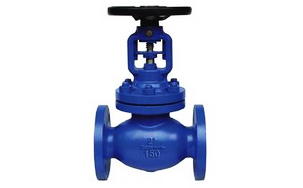

实物图片

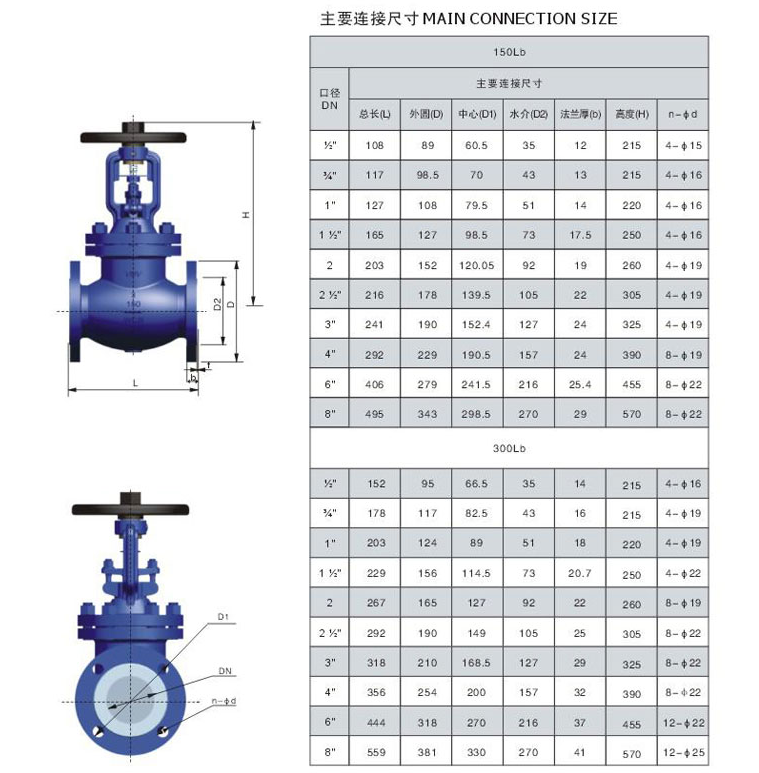

美标波纹管截止阀,WJ41美标波纹管截止阀参数尺寸图:
