当前位置:首页   >  产品中心  >  球阀 > 气动高温球阀

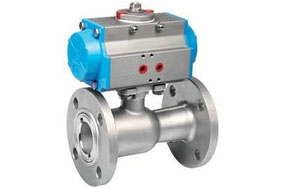

气动高温球阀

简要描述:气动高温球阀适用于温度:≦350℃(PPL高温密封面)或≦180℃(PTFE,F46密封面) 阀体一体式结构。采用新型密封材料为阀座,经同类产品PTFE做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类。

  • 产品型号:Q641M/Q641H/Y
  • 产品产地:浙江温州
  • 更新时间:2023-04-04
  • 访  问  量:6258

详细介绍

气动高温球阀适用于温度:≦350℃(PPL高温密封面)或≦180℃(PTFE,F46密封面) 阀体一体式结构。采用新型密封材料为阀座,经同类产品PTFE做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类。

产品特点

1、气动高温球阀采用高分子复合材料的密封圈材料,具有耐高温,耐高压,耐磨之性能。
2、气动高温球阀阀体内通道平整光滑,畅通无阻地输送粘性流体,浆液以及固体颗粒等介质。
3、气动高温球阀适用工作温度350度左右,是导热油专用阀门,广泛应用于石油,化工,制药电力,食品等行业。

气动执行器

采用新型GTD系列或ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW型系列气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

气动高温球阀,Q641M气动高温球阀技术参数和性能



Q641M/PPL气动高温球阀执行器技术参数 Q641M/PPL气动高温球阀阀体参数
类   型 双作用活塞式、弹簧复位式 公称通径 DN15~200mm
气源压力 双作用:2-8bar/单作用:4-8bar 公称压力 PN1.6、2.5MPa
输出力矩 双作用:4N·M~10560N·M 阀轴材质 碳素钢、不锈钢
单作用:7N·M~2668N·M 阀体材质 球墨铸铁、碳素钢、304/316/316L不锈钢
工作温度 -28~+300 (M/F) 球体材质 304/316/316L不锈钢
-28~+350 (PPN) 阀座密封 高强度耐磨碳结石墨(M)、PPL
动作范围 0~90°±5° 温   度 M≤300℃、PPL≤350℃
接口螺纹 GTD40~GTD83/ATD50~ATD88    G1/8″ 适用介质 水、石油、导热油、蒸汽、高温气体、浆料、强氧化性介质等
GTD110~GTD350/ATD100~200   G1/4″
阀位信号 定位器:4~20mA/回信器:全开全关信号 特   点 耐高温、一体化结构、阻力小、多种长度

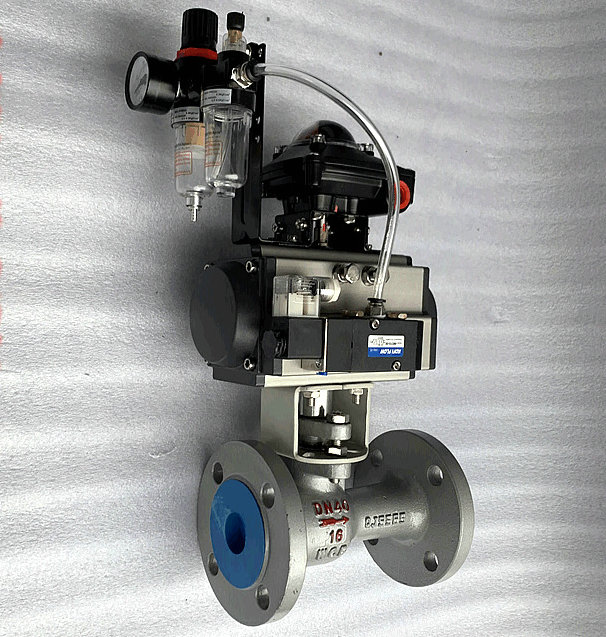

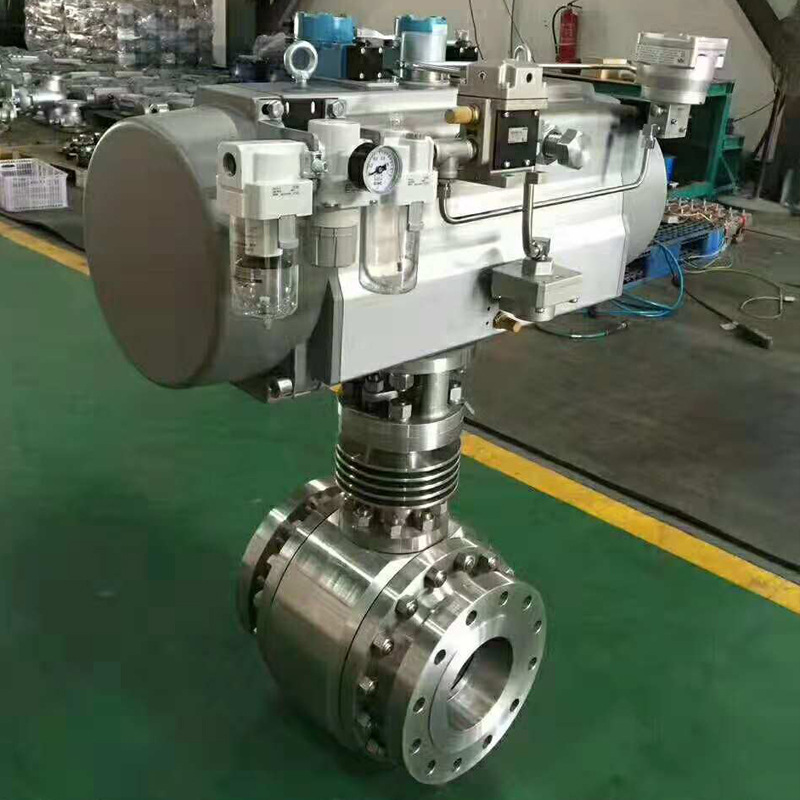

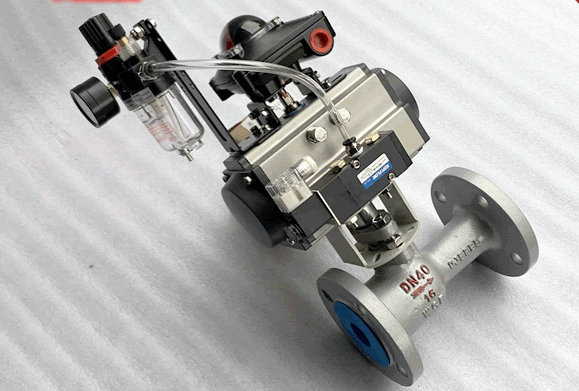

气动高温球阀,Q641M气动高温球阀实物图片

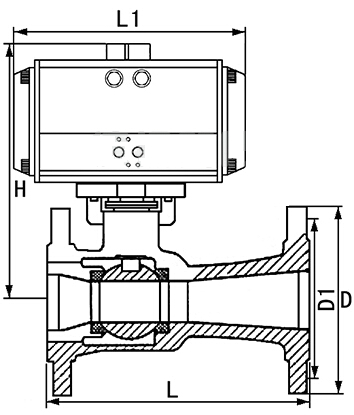

气动高温球阀,Q641M气动高温球阀外形尺寸

公称通径DN L L1 H D D1 执行器型号
压力 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 仅供参考
15 130 140 182 95 65 GTD-52
20 150 140 186 105 75 GTD-63
25 160 158 208 115 86 GTD-63
32 180 158 212 136 100 GTD-70
40 200 210 269 146 110 GTD-70
50 230 248 295 160 125 GTD-83
65 290 248 306 180 145 GTD-90
80 310 268 329 195 160 GTD-110
100 350 345 384 215/230 180/190 GTD-127
125 400 410 420 245/270 210/220 GTD-160
150 480 438 440 280/300 240/250 GTD-190
200 600 487 506 335/360 295/310 GTD-210
