不锈钢高压球阀

简要描述:高压球阀采用下装式阀捍,设置倒密封结构,能确保填料处可靠密封。压力:1.6-MPa-32.0MPa

  • 产品型号:Q41/Q11/Q61
  • 产品产地:浙江温州
  • 更新时间:2021-04-24
  • 访  问  量:2013

详细介绍

(1)不锈钢高压球阀采用板簧预载的可动金属阀座结构,密封力设计合理,启闭灵活,密封可靠。

(2)高压球阀根据用户的需要,可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。

(3)高压球阀采用下装式阀捍,设置倒密封结构,能确保填料处可靠密封。压力:1.6-MPa-32.0MPa

设计规范:设计和制造按ASME B16.34;

阀门结构长度按ASME B16.10;

法兰尺寸按ASME B16.5。

参考标准:

API 6D-2008《石油和天然气工业管线输送系统管线阀门》;

API 598-2009《阀门的检查我和试验》 ;

ASTM A182- 2002a《高温用锻制或轧制合金钢法兰、锻制管件、阀门和部件》;

ASTM A193/A-2001b《高温用合金钢和不锈钢栓接材料》;

API Q1-2007《质量纲要规范》;

NACE-MR-0175-2003 《油田设备用抗硫化物应力腐蚀断裂和应力腐蚀裂纹的金属材料》;

API 607  《阀门火烧试验》等。

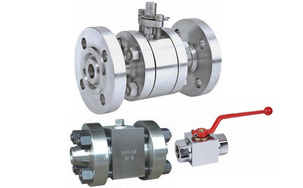

不锈钢高压球阀实物图

内螺纹/对焊/承插焊)不锈钢高压球阀主要外形尺寸和连接尺寸:

公称通径

尺寸(mm)

L

H

D

D1

10

90

76

32

3/8

15

90

76

32

1/2

20

100

81

38

3/4

25

115

92

45

1

32

130

114

55

11/4

40

150

125

65

11/2

50

170

144

75

2

注:对焊和承插式结构长度与内螺纹式长度相同

(法兰)不锈钢高压球阀主要外表尺寸和连接尺寸:

公称通径

尺寸(mm)

L

d1

L1

D

D1

D2

b

Z-Φd

H

mm

in

全通径FP

缩径RP

全通径FP

缩径RP

全通径FP

缩径RP

QA41

QA341

QA641

QA941

15

1/2″

130

-

15

-

-

-

95

65

45

14

4-14

62

-

200

-

20

3/4″

140

-

20

-

-

-

105

75

55

14

4-14

68

-

204

-

25

1″

150

-

25

-

-

-

115

85

65

14

4-14

75

-

215

360

32

11/4″

165

-

32

-

-

-

135

100

78

16

4-14

85

-

240

390

40

11/2″

182

-

40



-

-

145

110

85

16

4-18

95

-

264

395

50

2″

200

-

50

-

-

-

160

125

100

16

4-18

110

-

360

472

65

21/2″

220

-

65

-

-

-

180

145

120

18

4-18

130

-

379

530

80

3″

250

283

80

65

-

-

195

160

135

20

4-18

155

-

452

580

100

4″

280

305

100

80

-

-

215

180

155

20

8-18

180

320

479

630

125

5″

320

381

125

100

-

-

245

210

185

22

8-18

250

380

646

710

150

6″

360

403

150

125

-

-

280

240

210

24

8-23

275

400

666

670

200

8″

400

419

200

150

-

-

335

295

265

26

12-23

330

450

615

825
