三通球阀

简要描述:三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

  • 产品型号:Q44F/Q45F
  • 产品产地:浙江温州
  • 更新时间:2021-04-24
  • 访  问  量:2024

详细介绍

三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

三通球阀产品主要特点:
(1)、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。
(2)、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小。
(3)、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

性能参数:

试验压力 公称压力(Mpa)
Mpa 1.6 2.5 4.0 CL150 JIS10K
强度试验 2.4 3.8 6.0 3.2 2.4
密封试验 1.8 2.8 4.4 2.2 1.5
气密试验 0.5-0.7
工作温度 PTFE≤150℃ PTL≤300℃
适用温度 C:水、油、气;P:硝酸类;R:醋酸类

主要零件材料

阀体、阀盖 WCB、CF8
球体 WCB+Hcr、CF8
阀杆 2Cr13、CF8
阀座 PTFE
填料 PTFE



公称压力 公称通径 L L1 H W 重量(kg)
Mpa mm in mm mm mm mm 1.6 2.5 4.0 CL150 JIS10K

1.6
2.5
4.0
CL150
JIS10K

15 1/2 130 65 62 100 2.5 3.0 3.5 2.5 2.5
20 3/4 150 75 68 160 3.0 3.5 4.5 3.0 3.6
25 1 160 80 75 160 4.8 5.0 6 5.0 5.0
32 1 1/4 180 90 85 200 6.5 7 8.5 7 7
40 1 1/2 200 100 95 200 8.5 9 10.5 9 9
50 2 230 115 110 250 11 12 14 12 11
65 2 1/2 290 145 130 300 15 17 20 16 16
80 3 310 155 155 400 21 22 32 21 22
100 4 350 175 180 500 33 36 50 36 36
125 5 400 200 250 600 65 70 80 68 70
150 6 480 240 275 800 103 110 120 105 105
200 8 580 290 325 1000 152 168 180 160 160

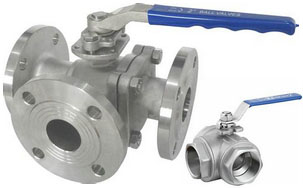

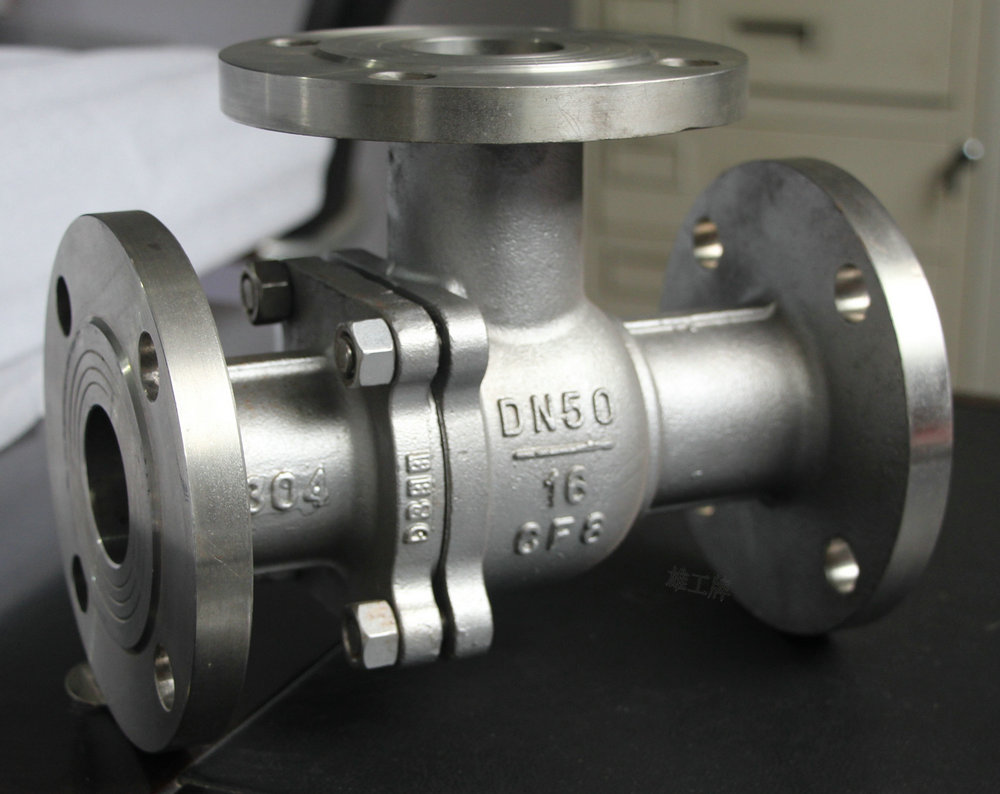

实物图片:

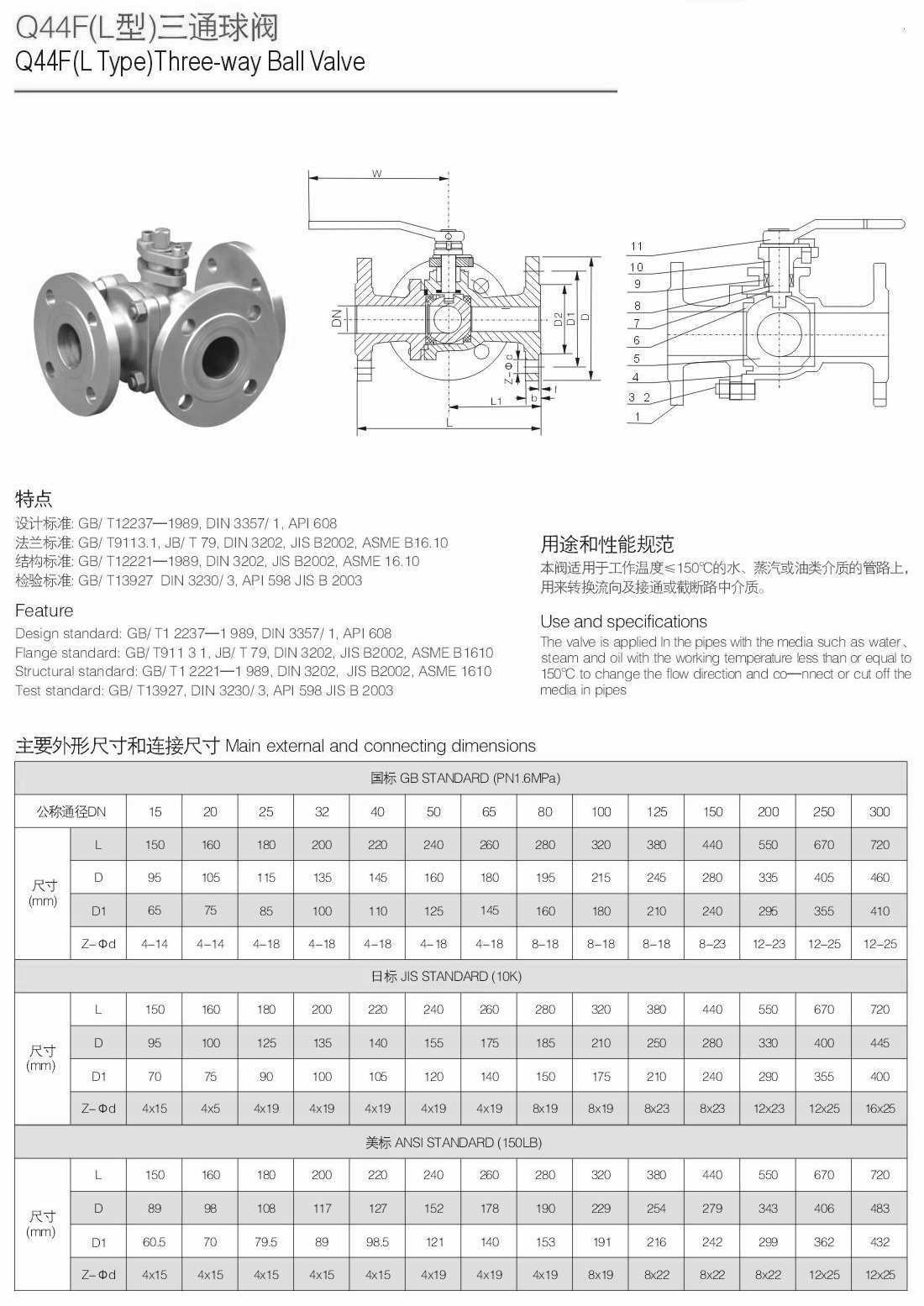

三通球阀参数尺寸,结构图:
