电动三通球阀

简要描述:三通电动球阀采用电动执行机构,以AC 220V、AC 380V或DC 24V电源电压作动力,接受工业自动化仪表控制系统输入的(4-20mA)电流信号或电压信号,即可控制运转,实现对工艺介质的比例调节或二位切换控制。 综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种,改变球芯与管道的相对角度,可以对三支管道流体实现不同的组合控制;T型孔道可起配比作用,适用于液体、气体、蒸汽等介质的配比调节与控制。

  • 产品型号:电动三通球阀
  • 产品产地:浙江温州
  • 更新时间:2021-04-24
  • 访  问  量:2319

详细介绍

三通电动球阀采用电动执行机构,以AC 220V、AC 380V或DC 24V电源电压作动力,接受工业自动化仪表控制系统输入的(4-20mA)电流信号或电压信号,即可控制运转,实现对工艺介质的比例调节或二位切换控制。
    综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种,改变球芯与管道的相对角度,可以对三支管道流体实现不同的组合控制;T型孔道可起配比作用,适用于液体、气体、蒸汽等介质的配比调节与控制。
二、产品特点
1.有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。三通球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合。
2.两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3.四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流。
4.T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。

电动三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

【电动三通球阀特点】:

1、结构紧凑、启闭迅速、流道畅通、流体阻力小。

2、密封性能好:利用四面阀座材料PTFE弹性变形实现无泄漏密封。

3、一阀多用:任一通口可用作入口而无泄漏,三通可制作成L型通口,也可制作成T型通口。

4、维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。

电动三通球阀应用规范



设计制造标准

法兰尺寸标准

结构长度标准

检验试验标准

GB/T12237-89

JB/T79-94 HG20592

GB12221-89

GB/T13927-89 JB/T9092-99

API6D

ANSI B16.5

ANSI B16.10

JB/T9092-99

JPI7S-48

JIS B2212~2214

JIS B2002

API598

电动三通球阀性能规范



试验压力 (Mpa)

公称压力(Mpa)

压力级(class)

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

强度试验

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封试验

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

电动三通球阀_(T型,L型)电动三通球阀主要技术参数和性能指标

公称通径DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

流量系系数KV

17

33

62

95

146

232

350

439

810

1205

1912



公称压力PN(MPa)

1.6,2.5,4.0,6.4

球芯转角

0~90º

球芯型式

L型或T型

流量特性

快开式或比例调节式

连接形式

法兰式,管螺纹式(G")

电动执行机构

型号

RC系列,381R系列,PSQ系列,HQ或QB型

电源电压

AC220V,AC380V,DC24V

作用形式

开关型/调节型(隔爆型)

比例调节型

信号范围

0∼10mA,4∼10mA ,1-5VDC

二位切换型

电信号

AC220V,AC380V,DC24V;反馈信号:有源触点信号或无源触信号

执行器技术参数

执行器类别 引进型JO系列执行器参数 引进型3610R系列执行器参数 引进型JHQ系列执行器参数
电源电压 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~1500N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90° 0~90°、0°~270°可选
输入信号 开关量、4~20mA模拟量 4~20mA模拟量信号 开关量、4~20mA模拟量信号
反馈信号 开关量、4~20mA模拟量 4~20mA模拟量信号 开关量、4~20mA模拟量信号
动作时间 15秒/30秒/60秒 10秒/15秒/30秒 18S~112S
保护装置 过热保护 过载保护 内置过热保护、过载保护
环境温度 -30°~60° -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP55 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 比例控制单元 电位计、比例控制单元
驱动电机 8W/E AC可逆电机 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2-PF 1/2〞进线线锁 2个 PF 3/4”
壳体材料 铝合金 钢,铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次

法兰式连接外形尺寸表

主要尺寸

公称通径

15

20

25

32

40

50

65

80

100

125

150

200

L

150

150

180

200

220

240

260

280

320

380

440

500

L1

75

75

90

1OO

1 O

120

130

140

160

190

220

275

其余的法兰尺寸请参阅样本 <主要外型及连接尺寸

内螺纹连接尺寸表:L

SIZE

d

L

H

D1

B

W1

W2

1/2"

12.7

64

53

97

32.0

22.4

35.0

3/4"

16.0

76

63

126

38.0

22.4

35.0

1"

20.0

87

66

126

43.5

22.4

35.0

11/4"

25.0

96

81

145

48.0

22.4

35.0

11/2"

32.0

114

83

145

57.0

25.4

38.1

2"

38.1

142

96

204

71.0

25.4

38.1

内螺纹连接尺寸表:T

SIZE

d

L

H

D1

B

F

G

W1

W2

1/2"

12.7

75

59

126

71.0

235

37.5

22.4

35.0

3/4"

16

85

64

126

81.5

390

42.5

22.4

35.0

1"

20

100

80

145

102.0

505

51.5

22.4

35.0

11/4"

25

115

90

145

108.5

510

57.5

25.4

38.0

11/2"

32

125

96

204

121.0

580

63.0

25.4

38.1

2"

38.1

148

106

204

138.5

655

73.0

25.4

38.1

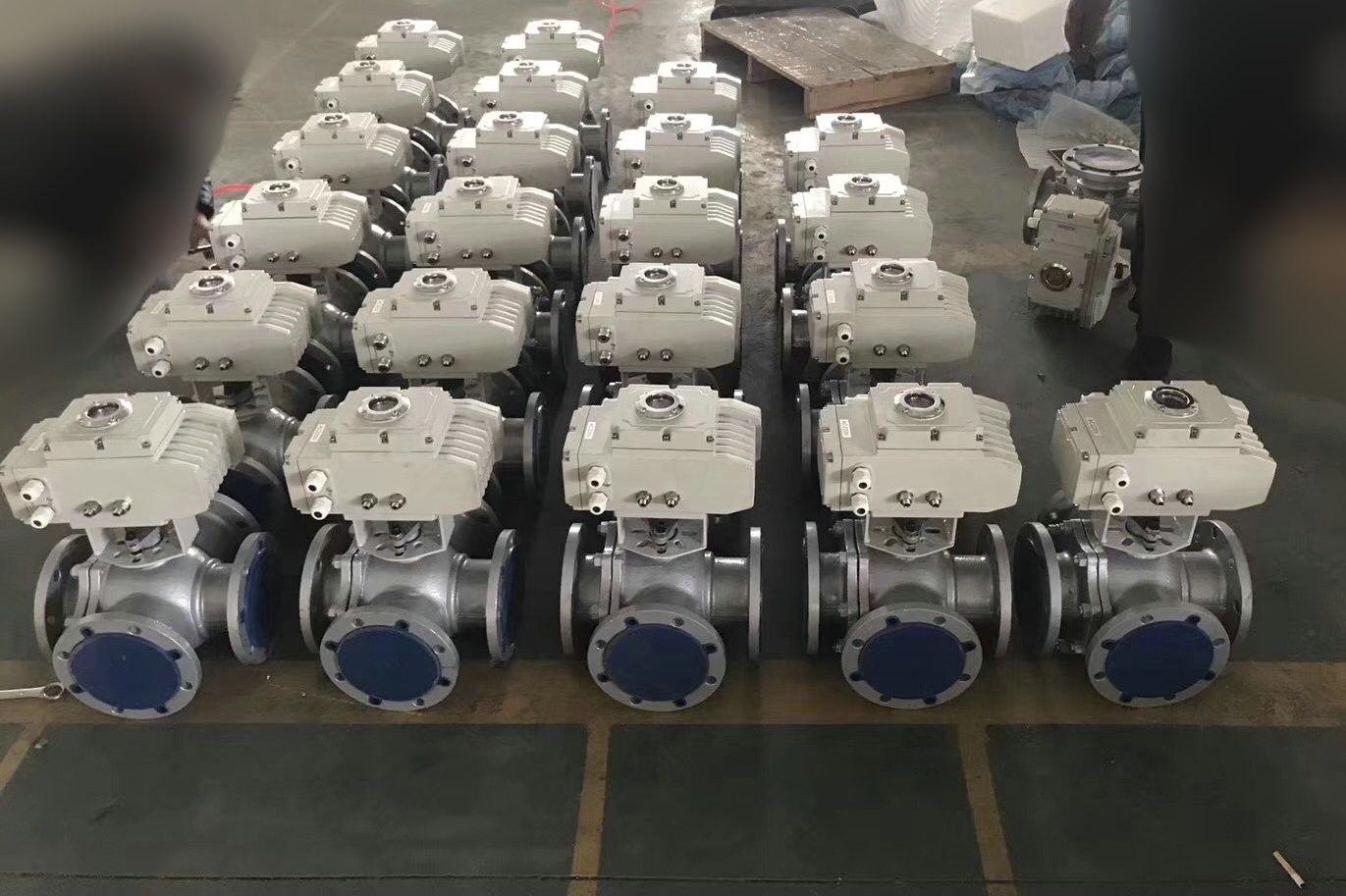

电动三通球阀实物图

电动三通球阀_(T型,L型)电动三通球阀图片
