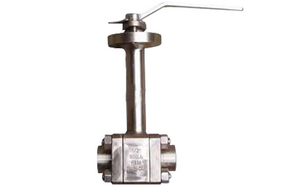

锻钢低温球阀,锻钢承插焊低温球阀分为低温浮动球和低温固定球两类,用于截断或接通管路中的低温介质,介质最低温度不得低于-196度。锻钢低温球阀,锻钢承插焊低温球阀广泛使用与,液化天然气、氮气、氧气、空气、氢、氦、氩、甲烷等
锻钢低温球阀,锻钢承插焊低温球阀结构特点:
1、本阀门为全通径浮动球阀、结构紧凑、造型美观、流阻系数小。
2、密封面采用氟塑料,密封副材料配对合理,使用寿命长。
3、球体与四氟阀座为紧密封结合,具备零泄漏功能,并能利用其塑性变形自动补偿因磨损带来的误差,达到密封性能好,使用寿命长的目的。为了保证阀杆处的密封,在阀体上增设了填料函和压盖进行密封。
4、可选用各种配管法兰标准及法兰密封面型式,还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式,满足用户不同需求。
结构设计及加工制造的特点
锻钢低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度T一般为250mm,或根 据我公司的设计和计算确定.低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液氮、液氨、液态丙烷、液化天然气、液化石油产品等,不但易燃易爆,而且在升温时要气化,气化 时,体积膨胀数百倍。
液化天然气阀门的材料非常重要,材质不合格,会造成壳体及密封面的外漏或内漏;零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然 气介质泄漏引起爆炸。因此,在开发、设计、研制液化天然气阀门的过程中,材质是首要关键的问题。阀体、阀盖采用:LCB(-46℃)、 LC3(-101℃)、CF8(304)(-196℃).
我厂对所生产的低温阀门经特殊的低温处理,将粗加工的零件置于冷却介质中数小时(2-6小时),以释放应力,确保材料的低温性能,保证精加工尺寸,以防阀门在低温工况时,因温度变化造成变形而导致的泄漏。
设计依据 | GB |
设计标准 | GB12237-89 |
结构长度 | GB12221-89 |
连接法兰 | GB/T 9113-2000 JB/T79-94 |
试验和检验 | JB/T 9092-99 |
材料及主要参数
序号 | 零件名称 | AS to ASTM | SS to ASTM | ||
Type A352 LCB | Type A352 LC3 | Type F304(L) | Type F304(L) | ||
1-2 | 阀体/阀盖 | Type A352 LCB | Type A352 LC3 | A182 F304(L) | A182 F304(L) |
3 | 等长双头螺栓 | A193L7+镀镉 | A193 3 B8 | A193 B8 | A193 B8M |
4 | 螺母 | A193L7+镀镉 | A194 8 | A194 8 | A194 8M |
5,8 | 密封圈、垫片 | RTFE+Cu粉/尼龙1010/PPL | |||
6 | 球体 | A182 F304 | A182 F304(L) | A182 F304(L) | A182 F316(L) |
7 | 阀杆 | A182 F304 | A182 F304(L) | A182 F304(L) | A182 F316(L) |
9,10 | 止推片、填料 | RTFE+Cu粉/尼龙1010/PPL,碳素纤维 | |||
11 | 压盖 | A105N | A351 CF8 | ||
12 | 定位片 | A182 F321 | |||
13 | 扁螺母 | A194 4+镀镉 | A194 8 | A194 8 | A194 8 |
14 | 手柄 | A193 L7+镀镉 | A193 B8 | A193 B8 | A193 B8 |
15 | 圆柱销 | Q235A | |||
适用温度 | ≥-40°C | ≥-101°C | ≥-196°C |

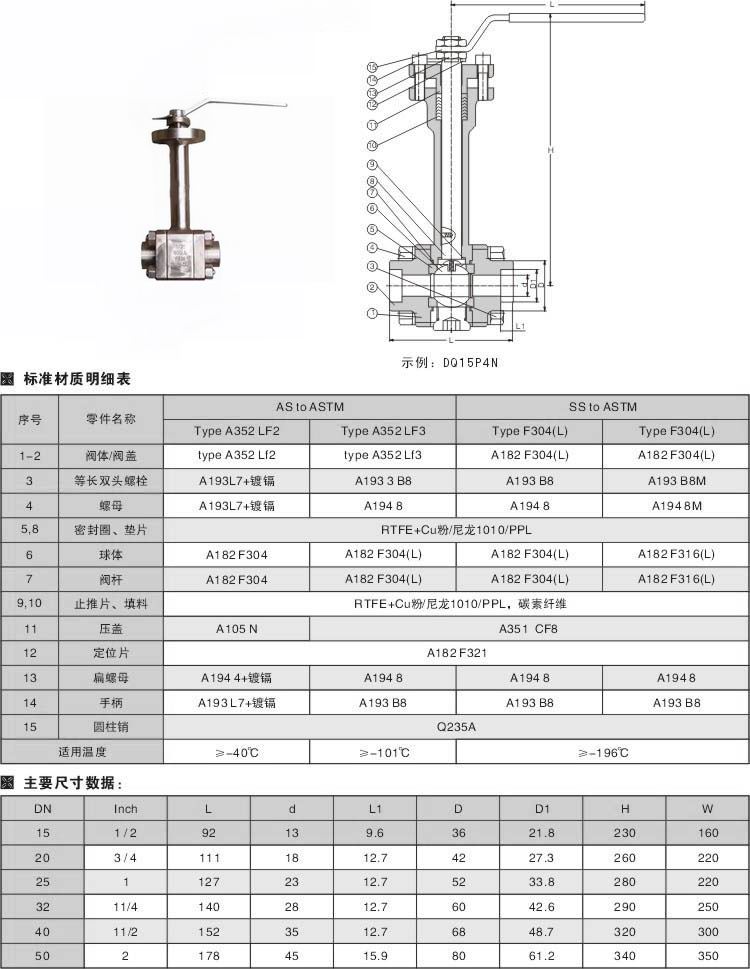

锻钢低温球阀,锻钢承插焊低温球阀尺寸结构图:
