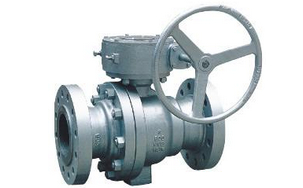

固定球阀

简要描述：固定球阀,Q47H固定式球阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强PTFE镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。

产品型号：Q47H/Y/F
产品产地：浙江温州
更新时间：2023-04-04
访问量：7151

产品咨询联系我们

产品分类

相关新闻

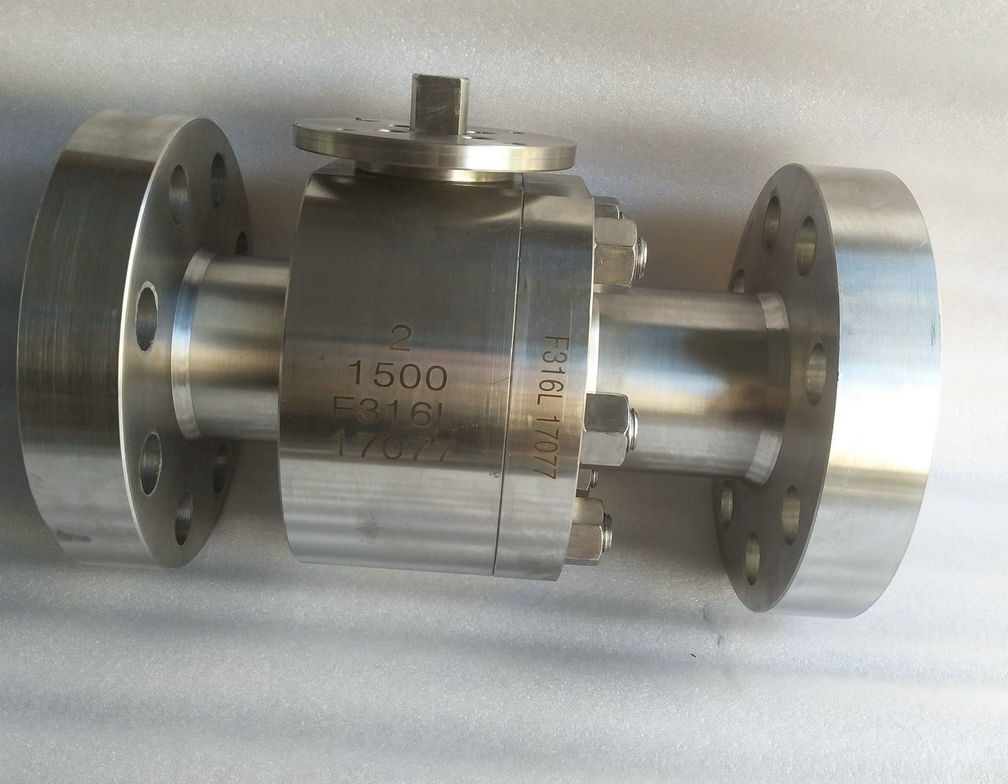

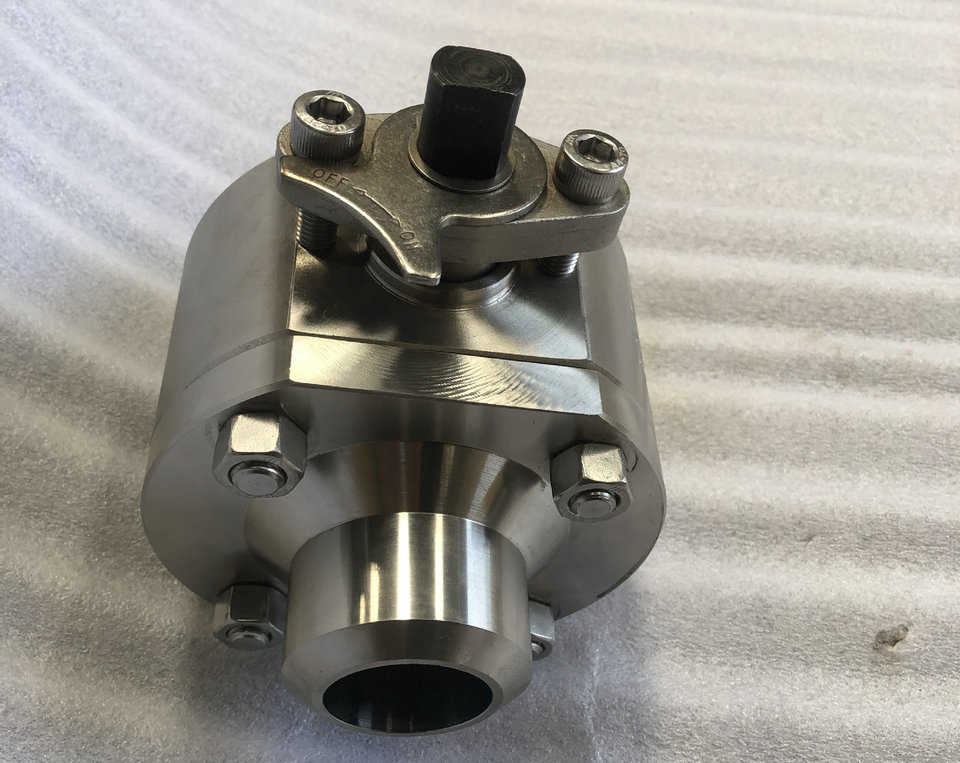

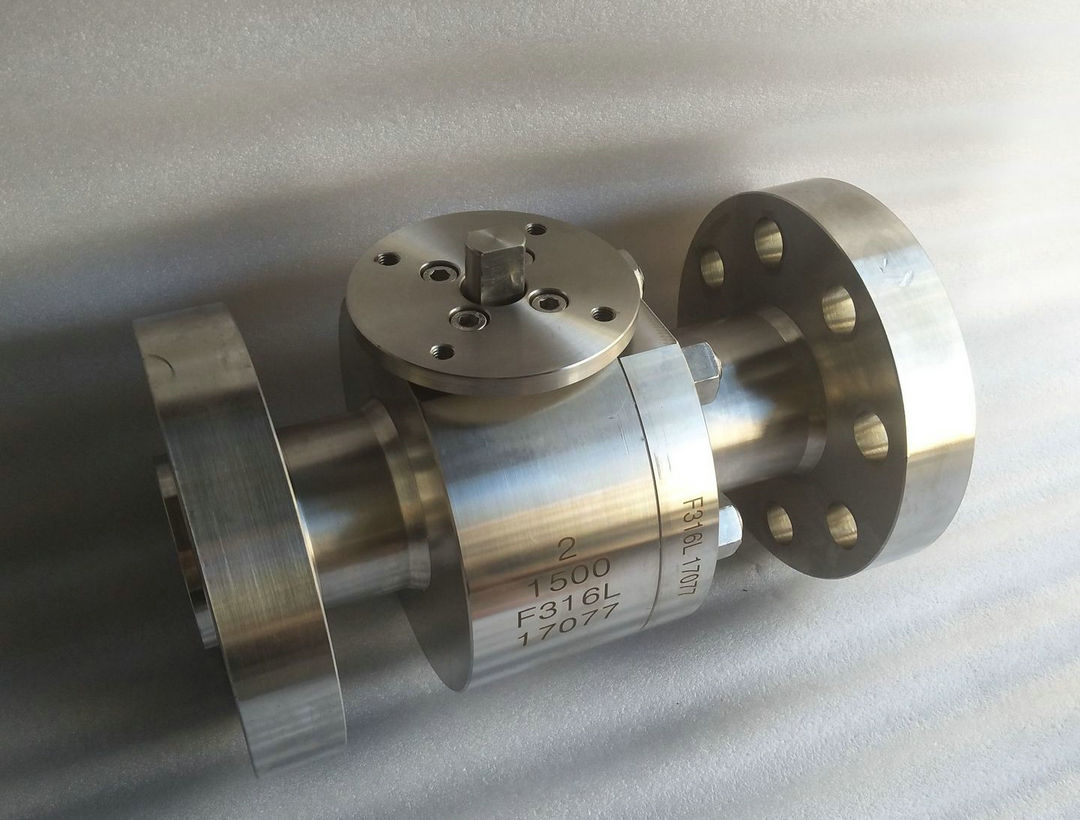

详细介绍

固定球阀,Q47H固定式球阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强PTFE镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。
固定式球阀适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等。
公称通径：DN25-7001"～32"

（1）操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
（2）密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能。
（3）防火结构：为防止由于骤热或火灾的出现，使PTFE密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
（4）自动泄压功能：当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。
（5）排泄管路：阀体上下均设置排泄孑L，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料；可以排放中腔滞留物，减少介质对阀门的污染。辅助密封设置系统（客户需要请在订购时说明）
（6）本阀门设计有辅助的阀座紧急密封系统，一旦密封受损或出现紧急十青况而不能密封时，通过辅助密封系统向密封面注射相应的密封剂即可修复密封面，达到紧急密封。当输送的介质不洁或含有少量颗粒时，为保护密封面，确保达到可靠的密封，还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
（7）广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。

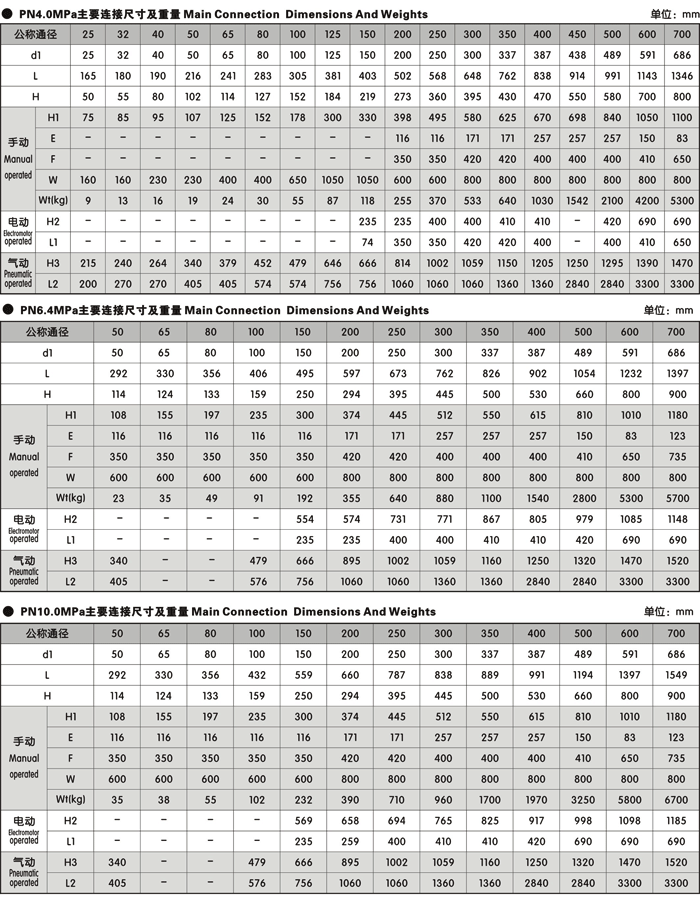

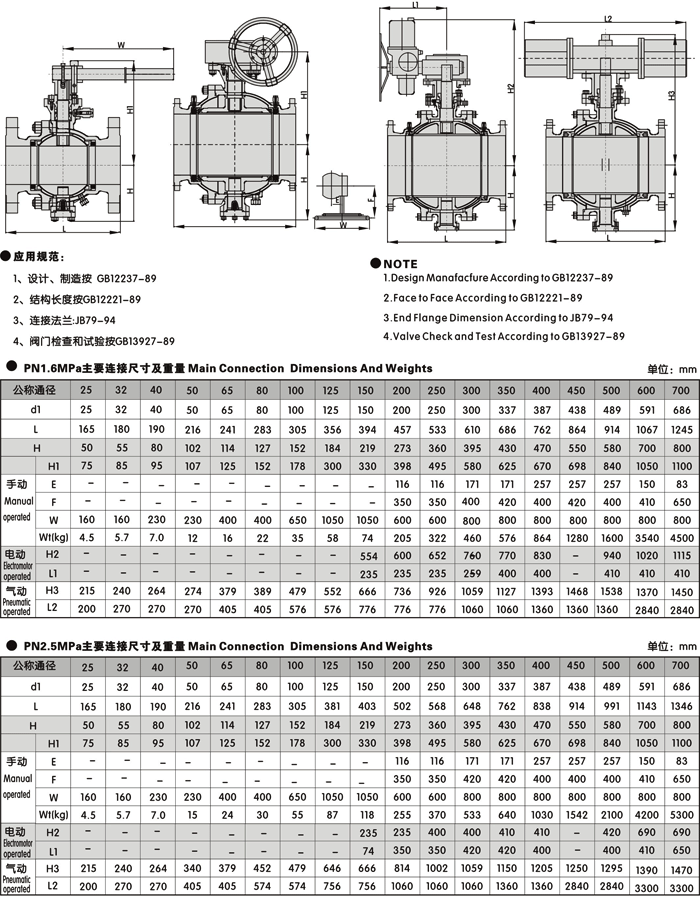

主要性能参数

试验压力（MPa)	公称压力（MPa)							压力级（Class)
试验压力（MPa)	1.6	2.5	4.0	6.4	10.0	16.0	25.0	150	300	400	600	900	1500
强度试验	2.4	3.8	6.0	9.6	15.0	24	37.5	3.1	7.8	10.2	15.3	23.1	38.4
密封试验	1.8	2.8	4.4	7.0	11.0	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
气密试验	0.5-0.7
工作温度	PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质	C：水、油、气体、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）

主要零部件材质

序号	零件名称	材质
序号	零件名称	GB	ASTM
1	阀体	WCB、A105	A182 F316
2	弹簧	60Si2Mn	316
3	密封圈	增强聚四氟乙烯	增强聚四氟乙烯
4	垫片	柔性石墨+不锈钢	柔性石墨+316
5	排污螺塞	25	316
6	O型密封圈	橡胶	橡胶
7	底盖	A105	316
8	螺钉	35	316
9	阀杆	2Cr13+镀镍磷	316
10	滑动轴承	不锈钢+PTFE	316+TPFE
11	球体	A105+镀镍磷	A182 F316
12	阀座	A105+镀镍磷	316
13	螺柱	35CrMoA	316
14	螺母	35	316
15	压套	A105	316
16	填料	PTFE	PTFE
17	填料压盖	WCB	A216-WCB
18	键	45	316
