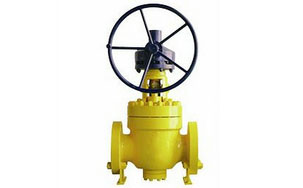

轨道球阀

简要描述：轨道球阀,GQ47H轨道式球阀适用于石油化工、液化石油气储存、炼油厂、天然气、压缩机系统、油气输送管线、轻工、纺织等行业。（GQ47H、GQ347H、GQ647H、GQ947H）

产品型号：GQ47H
产品产地：浙江温州
更新时间：2023-04-04
访问量：7146

产品分类

相关新闻

详细介绍

轨道球阀,GQ47H轨道式球阀适用于石油化工、液化石油气储存、炼油厂、天然气、压缩机系统、油气输送管线、轻工、纺织等行业。（GQ47H、GQ347H、GQ647H、GQ947H）
轨道球阀,GQ47H轨道式球阀执行标准
结构长度：JB/T7745 GB/T12221
连接法兰：GB/T9113 JB/79 HG20592
对焊端：GB/T12224
检验和试验：JB/T9092
轨道球阀,GQ47H轨道式球阀产品特点
1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题
2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车，降低生产成本
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题
4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭
5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响，在各种工况下密封性能都有可靠保证
6、密封面的自清结构。当球体倾离阀座时，管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

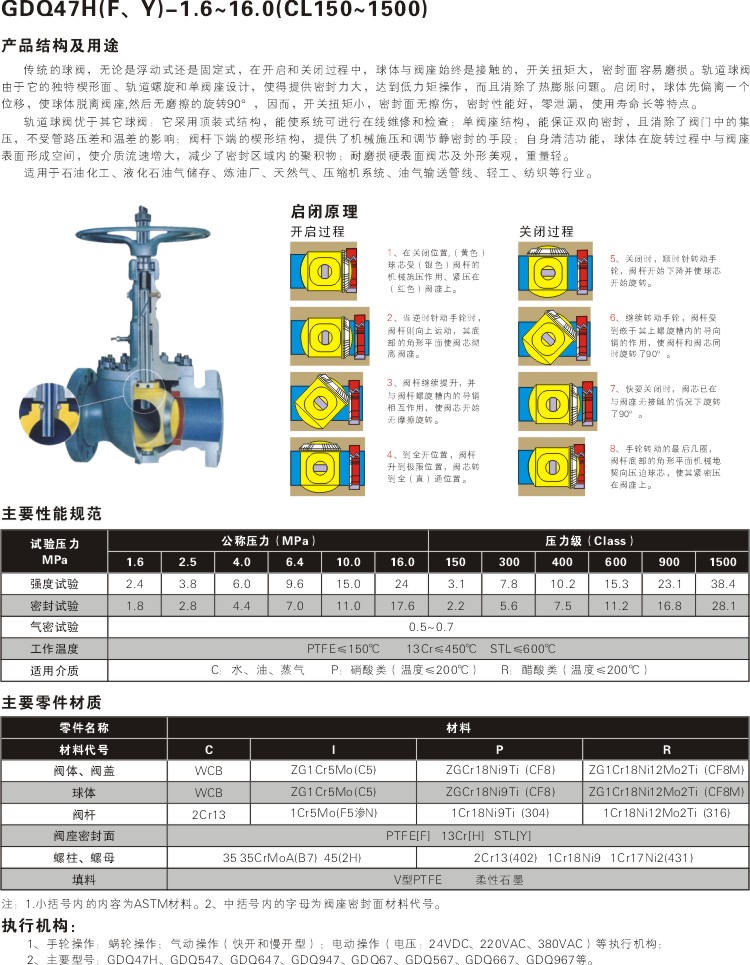

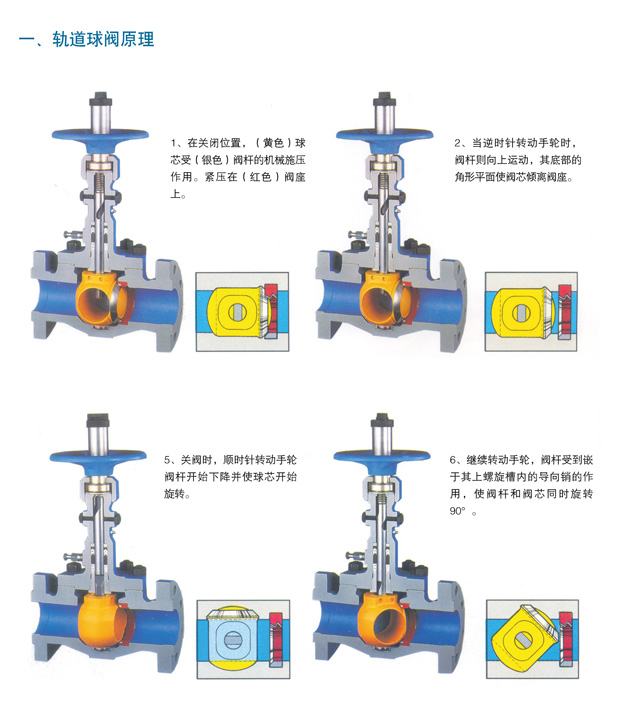

轨道球阀,GQ47H轨道式球阀原理图

技术规范

设计依据	GB	API
结构长度	JB/T 7745 GB/T 12221	ANSI B16.10
连接法兰	GB/T 9113 JB/79 HG20592	ANSI B16.5
对焊端	GB/T 12224	MSS SP44 ANSI B16.25
试验和检验	JB/T 9092	API 598

性能规范

压力等级	试验压力		适用环境
压力等级	壳体试验	密封试验	适用环境
1.6	2.4	1.76	易燃、易爆、易挥发、易聚合及剧毒场合
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04
class 150	2.94	2.2
class 300	7.5	5.5
class 600	15.0	11.0
适用温度	-196℃~≤550℃
适用介质	水、油、天然气用各种软性介质与悬浮液
驱动方式	手动、气动、电动

性能参数

型号		GQ47H-16C	GQ47H-25C
工作压力（MPa）		1.6	2.5
工作温度（℃）		-190～550
适用介质		水、蒸汽、油品
材料	阀体、阀盖	WCB
	阀杆	2Cr13
	球体	WCB＋HCr/STL
	阀座	25
	填料	柔性石墨

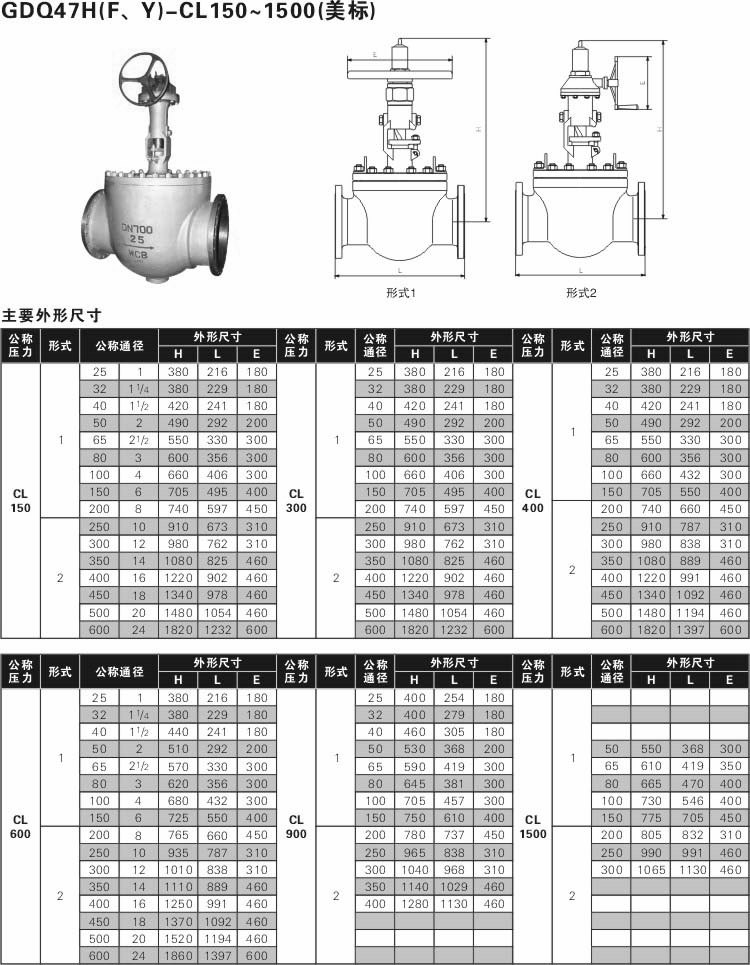

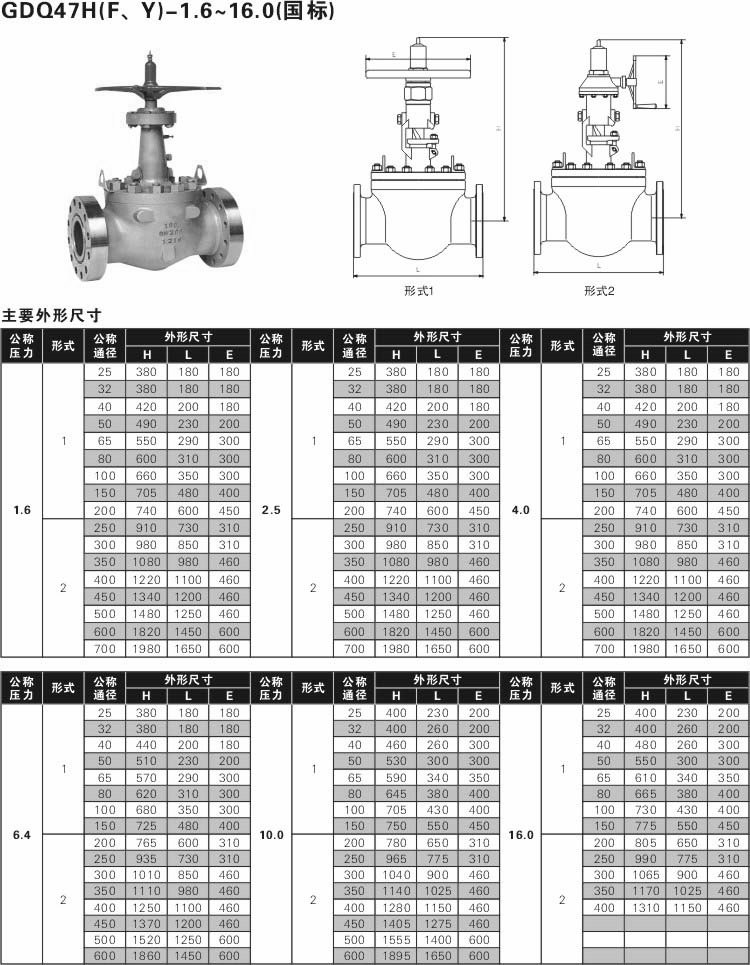

轨道球阀,GQ47H轨道式球阀参数尺寸图:
