氧气球阀

简要描述：氧气球阀,氧气专用球阀是为冶金行业在常温下输送氧气的需要而研制开发的特殊阀门。采用优质材料，先进结构，特殊工艺和检测手段，使该类球阀与原冶金企业用的铜截止阀比较有启闭迅速、灵活、密封可靠、结构紧凑、流阻特小等优点。根据氧气输送的特殊性，该球阀设计有防静电，耐火结构，各零部件在装配中严格进行脱脂处理。阀体等部件选用优质不锈钢并经酸洗、钝化，检查和试验用不含任何油脂的纯净自来水进行高压密封试验，用0.6Mpa气体做泄漏试验，阀门应无泄漏；经上述特殊工艺处理，此类球阀不仅操作快速灵便，流阻小，安全可靠，而且使用寿命长（密封副冲刷小）。

产品型号：QY347F
产品产地：浙江温州
更新时间：2023-04-04
访问量：7107

产品咨询联系我们

产品分类

相关新闻

详细介绍

氧气球阀,氧气专用球阀是为冶金行业在常温下输送氧气的需要而研制开发的特殊阀门。采用优质材料，先进结构，特殊工艺和检测手段，使该类球阀与原冶金企业用的铜截止阀比较有启闭迅速、灵活、密封可靠、结构紧凑、流阻特小等优点。根据氧气输送的特殊性，该球阀设计有防静电，耐火结构，各零部件在装配中严格进行脱脂处理。阀体等部件选用优质不锈钢并经酸洗、钝化，检查和试验用不含任何油脂的纯净自来水进行高压密封试验，用0.6Mpa气体做泄漏试验，阀门应无泄漏；经上述特殊工艺处理，此类球阀不仅操作快速灵便，流阻小，安全可靠，而且使用寿命长（密封副冲刷小）。

氧气球阀设计制造规范:

内容	API 系列	GB 系列
基本设计规范	API 6D	GB/T12237
压力温度等级	ANSI B16.34	GB/T9131
结构长度	ANSI B16.10	GB/T12221
法兰型式与尺寸	ANSI B16.5	JB/T79
检验与试验	API 598	JB/T9092

氧气球阀以下几点结构特点：

1 双阻塞与排放

固定球阀采用弹簧预紧浮动阀座，无论阀门处于全开或全关状态时，上下游侧的阀座使流体阻断，阀体中腔滞留物通过排放阀排泄。

2 自动泄压

阀门体腔停留介质温度升高而引起异常升压时，不需通过安全阀，而仅靠阀座功能就可自动泄压，这对保证阀门在输送液体介质时的安全性非常重要。

3 防火安全

阀门都具备防火安全功能，其设计、制造均严格遵循API 607和API 6FA 规范要求，并通过权威机构试验验证。

4 密封紧急救护

由于介质中的异物或火灾造成阀座密封意外失效，注脂阀提供了与注脂枪的快速连接，方便快捷地将密封脂注入到阀座密封部位，缓解泄漏。

5 可靠的阀杆密封和低操作力矩

除了设置标准密封套圈外，填料压盖上也设置了“O”型密封圈，双重密封保证了阀杆密封的可靠性；增设的石墨填料和密封脂注入使火灾后的阀杆泄漏降至最低。阀杆滑动轴承和止推轴承使阀门操作轻便。

6 全通径或缩径
可根据需要选用全通径或缩径结构。全通径阀门流量孔径与管线内径一致,便于管线清扫。

7 阀杆加长
根据安装或操作的需要，可对阀门阀杆进行加长。加长杆球阀，特别适用于城市煤气等需要埋地铺设管线的场合。加长阀杆尺寸按客户需要确定。

8 操作灵活
采用具有小摩擦系数和良好自润滑性的特氟隆（TEFLON）阀座和阀杆轴承，大大地减少了阀门的操作扭矩。因此即使在没有提供密封润滑脂的情形下，也能够长期灵活自如地对阀门进行操作。

产品应用

① 化工、石油化工生产中的弱腐蚀性物料，如：水、氨、氧、油品、烃类等。
② 化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等。
③ 制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
④ 轻工食品、制药生产中卫生要求的物料，如：啤酒、饮料、乳制品、粮浆等。

主要性能规范

公称压力	1.6	2.5	4.0
水压强度试验压力Mpa	2.4	3.75	6.0
水压密封试验压力Mpa	1.76	2.75	4.4
气压强度试验压力Mpa	1.76	2.75	4.4
气压密封试验压力Mpa	1.76	2.75	4.4
工作压力Mpa	1.6	2.5	4.0
工作温度	-20~150℃
适用介质	氧气,氮气,空气等

主要零件材料

零件名称	壳体	球体	阀杆	手柄	垫片,填料密封圈
材料	16-4硅黄铜	不锈钢或铜合金	不锈钢	碳钢	聚四氟乙烯

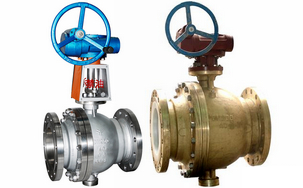

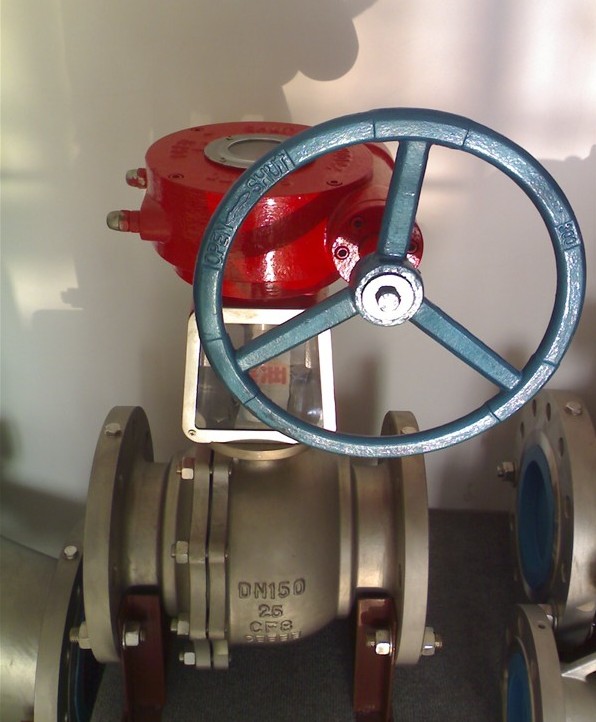

氧气球阀,氧气专用球阀实物图

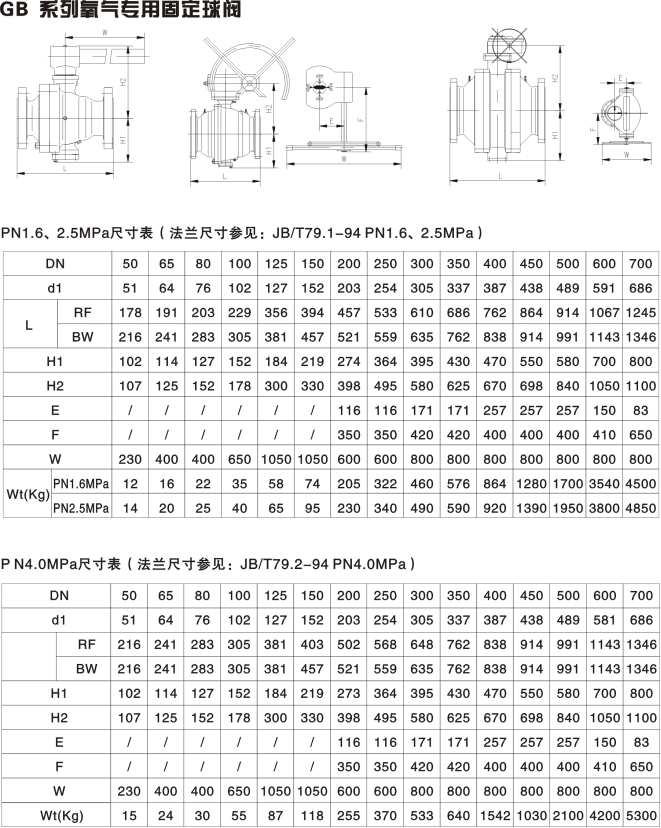

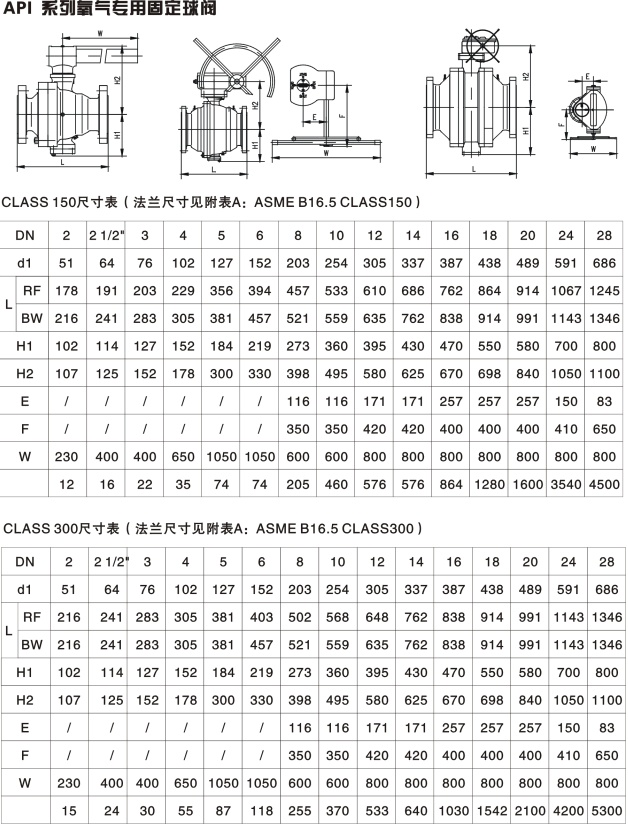

氧气球阀相关尺寸图:
