JIS日标球阀

简要描述：JIS日标球阀,日标高平台球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。

产品型号：Q41F
产品产地：浙江温州
更新时间：2023-04-04
访问量：7093

产品咨询联系我们

产品分类

相关新闻

详细介绍

JIS日标球阀,日标高平台球阀执行标准:　
1.设计和制造： JIS B2002-1987.
2.检验和试验：JIS B2003-1994.
3 .法兰连接： JIS B2220-2004.
JIS日标球阀,日标高平台球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。

试验压力

试验项目		壳体试验	密封试验	上密封试验	气密封试验
介质		水			气
单位		MPa	MPa	MPa	MPa
公称压力	10K	2.4	1.5	1.5	0.5-0.7
公称压力	20K	5.8	4.0	4.0	0.5-0.7

主要零件材料

名称	材料
阀体阀盖	A216WCB	A352 LCB	A217 WC6	A217 WC9	A217C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
球体	A182 F6	A182 F304
阀杆	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
手柄	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A194-7 A194-8

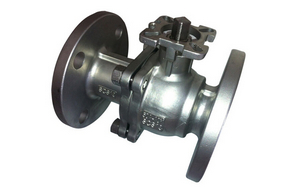

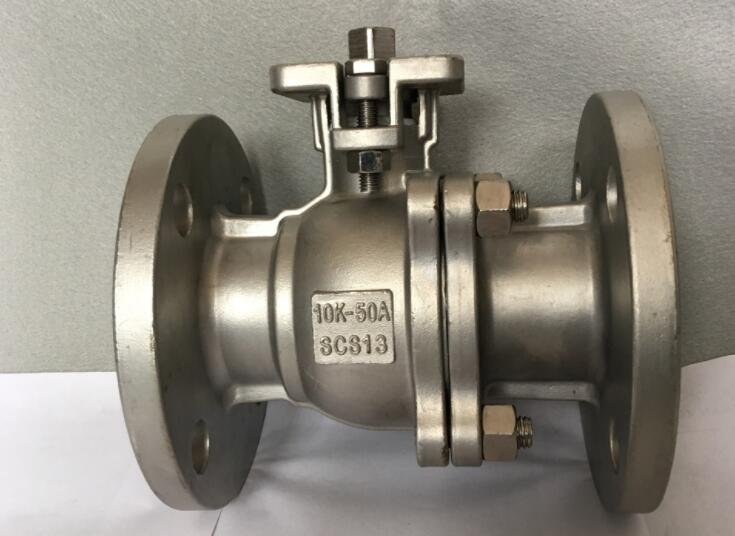

日标球阀实物图：

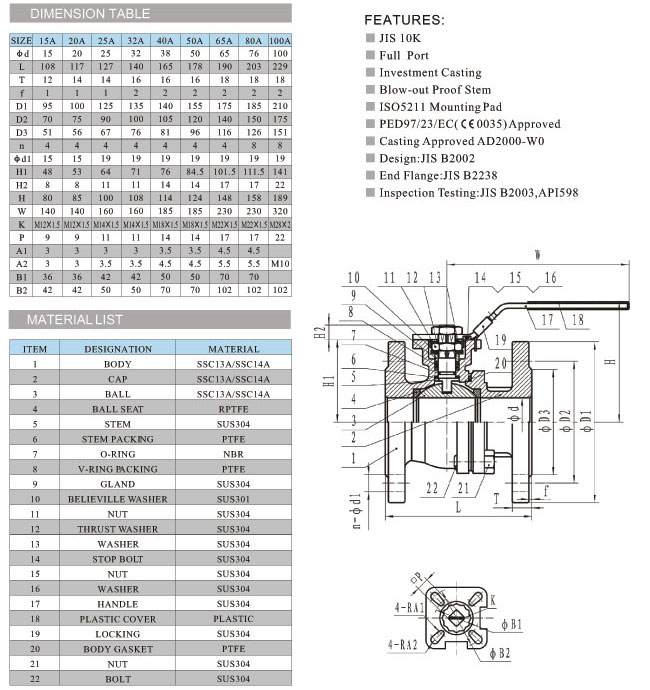

JIS日标球阀,日标高平台球阀尺寸图:
