软密封球阀

简要描述：软密封球阀,软密封浮动式球阀在最大和最小操作温度下所允许的最大操作压力。PTFE或RTFE材质的阀座和密封件，其他类型的阀座和密封件的操作温度，可表明阀在正常温度状态下的最大工作压力。（例如：PN16，表明其操作温度在－29C～350度时的最大工作压力为16Bar(1.6MPa)）。软密封球阀适用介质：水、气、油品、天然气和酸碳腐蚀性介质.

产品型号：Q41F
产品产地：浙江温州
更新时间：2023-04-04
访问量：7103

产品咨询联系我们

产品分类

相关新闻

详细介绍

概述:

软密封球阀,软密封浮动式球阀在最大和最小操作温度下所允许的最大操作压力。PTFE或RTFE材质的阀座和密封件，其他类型的阀座和密封件的操作温度，可表明阀在正常温度状态下的最大工作压力。（例如：PN16，表明其操作温度在－29C～350度时的最大工作压力为16Bar(1.6MPa)）。软密封球阀适用介质：水、气、油品、天然气和酸碳腐蚀性介质.

主要性能规范 Capability Criterion

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验 Pressure Test

公称压力NominalPressure	1.6	2.5	4.0
强度试验 Shell Test	2.4	3.8	6.0
水密封试验 Water Seal Test	1.8	2.8	4.4
气密封试验 Air Seal Test	0.4-0.7

主要零件材料 Materials Of main Parts

阀体 Body	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆 Ball Stem	304	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座 Seat	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片 Shim	聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座 Stem Seat	聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖 Gland		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度 Temperature	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29℃～300℃(对位聚笨 PPL) -29℃～550℃(金属硬密封)
介质 Medium	水蒸汽油品 Water steam Oil goods	硝酸类 Nitric Acid		强氧化介质 strongey oxidable medium	醋酸类 Acetic Acid		尿素类Urea

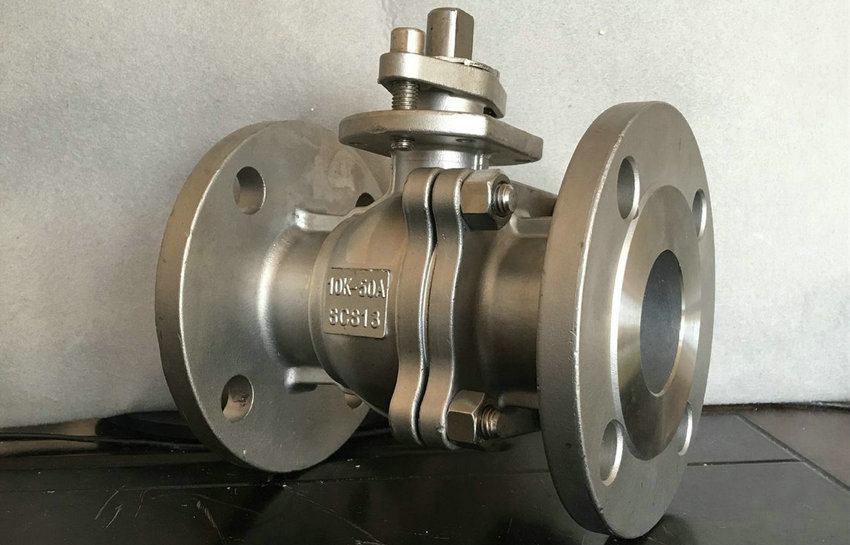

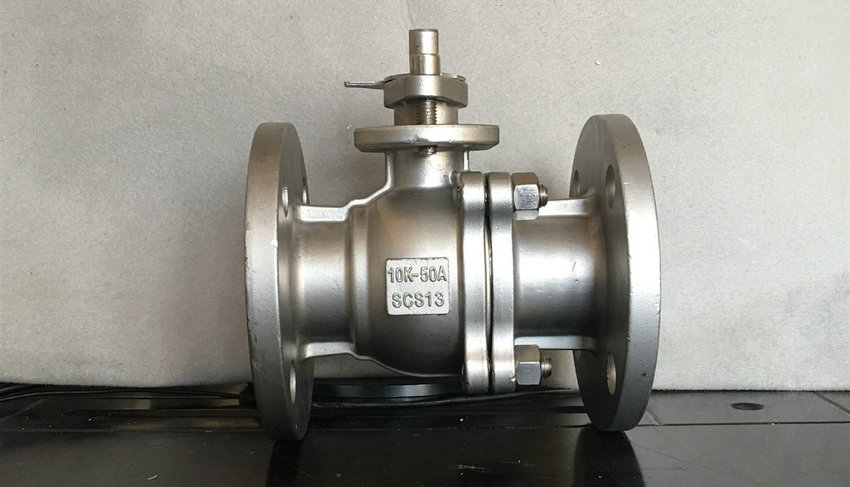

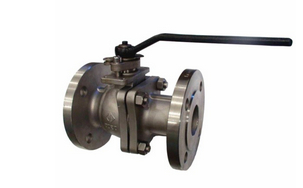

软密封球阀,软密封浮动式球阀实物图

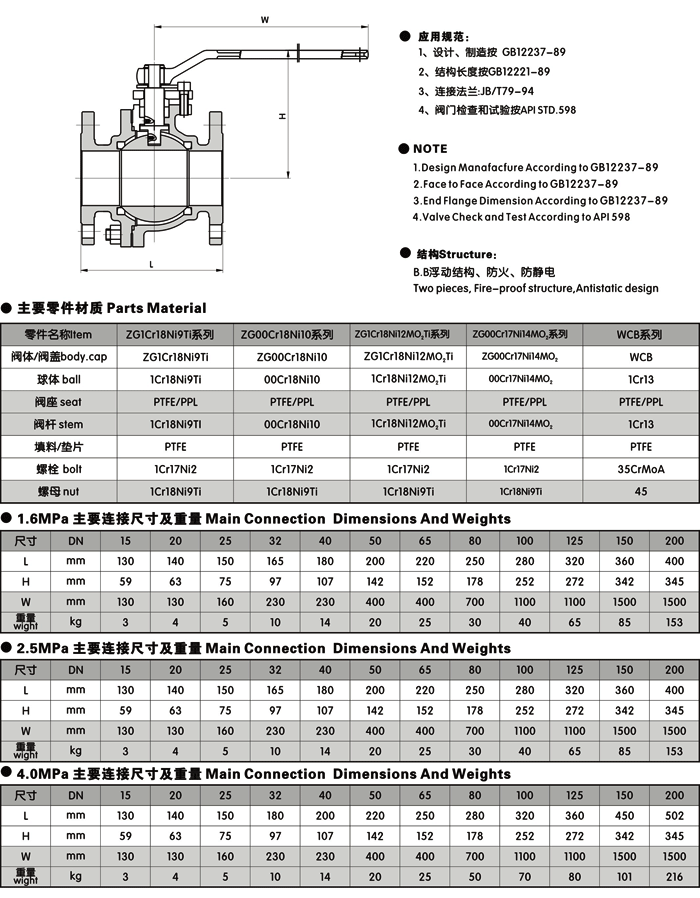

软密封球阀,软密封浮动式球阀参数尺寸图:
