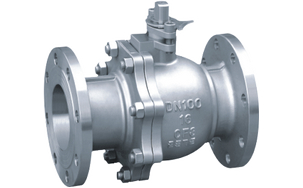

不锈钢球阀

简要描述：浮动球阀闷座采用增强PTFE及IR苯，能适用干较高的温度及各种介质工况。采用下装式闷杆，设皿倒密封结构.能确保填料处可靠密封，设里90。开关带孔定位片.根据需要可以加锁.防止误操作。

产品型号：Q41F
产品产地：浙江温州
更新时间：2023-04-04
访问量：7108

产品分类

相关新闻

详细介绍

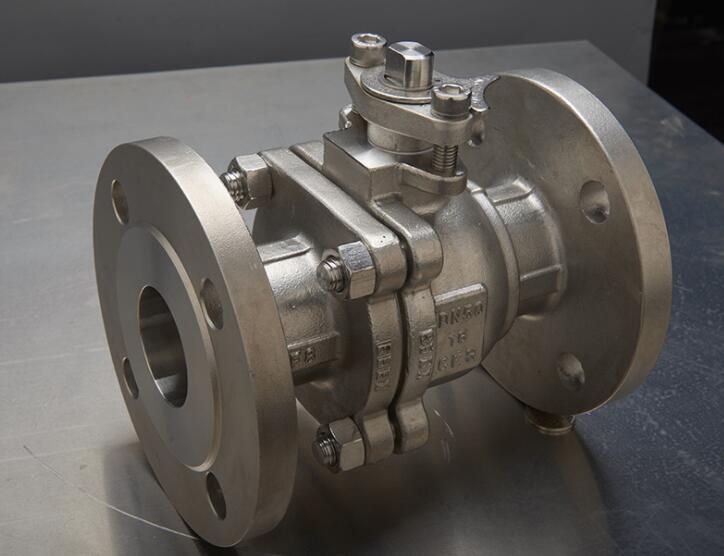

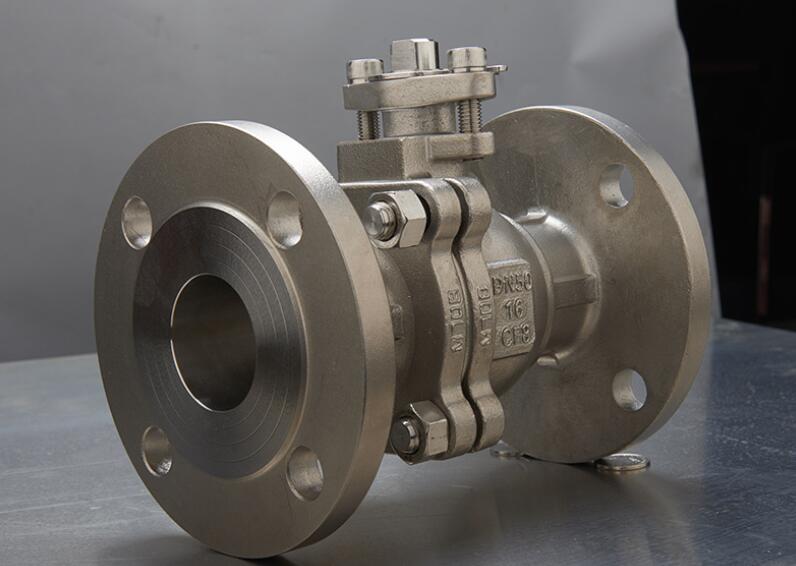

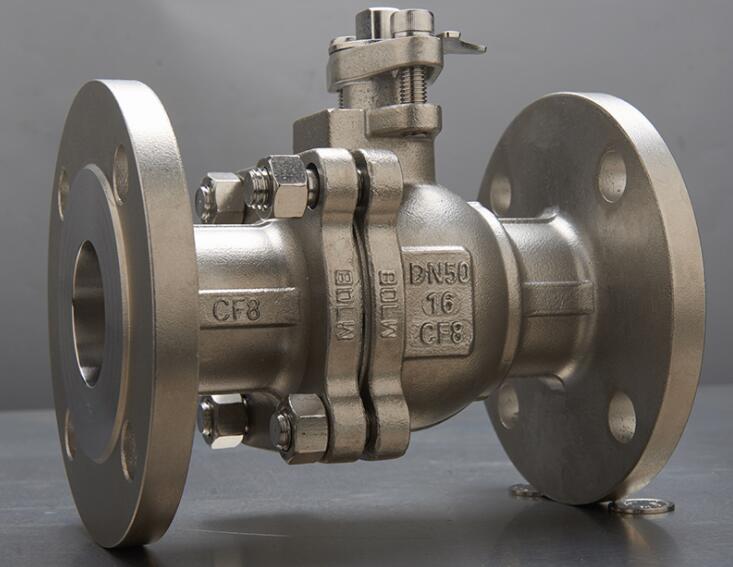

不锈钢球阀,不锈钢法兰球阀结构特点：

一、浮动球阀
     1、闷座采用增强PTFE及IR苯，能适用干较高的温度及各种介质工况。
    2、采用下装式闷杆，设皿倒密封结构.能确保填料处可靠密封。
    3、设里90。开关带孔定位片.根据需要可以加锁.防止误操作。
二、固定球阀
     1、采用弹贾及板赞预载的可动金属阀座结构.密封力设计合理，启闭灵活，密封可命。
    2、根据用户的要求，可设计成适用于含固体顺粒.料浆等介质的结构或耐较高温的材料。
    3、采用下装式阀杆，设里倒密封结构.能确保城料处可旅密封。
    4, B.B浮动结构、防火、防静电。
1、本阀门为全通径浮动球阀、结构紧凑、造型美观、流阻系数小。
2、密封面采用氟塑料，密封副材料配对合理，使用寿命长。
3、球体与四氟阀座为紧密封结合，具备零泄漏功能，并能利用其塑性变形自动补偿因磨损带来的误差，达到密封性能好，使用寿命长的目的。为了保证阀杆处的密封，在阀体上增设了填料函和压盖进行密封。
可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。
球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。

主要性能规范 Capability Criterion

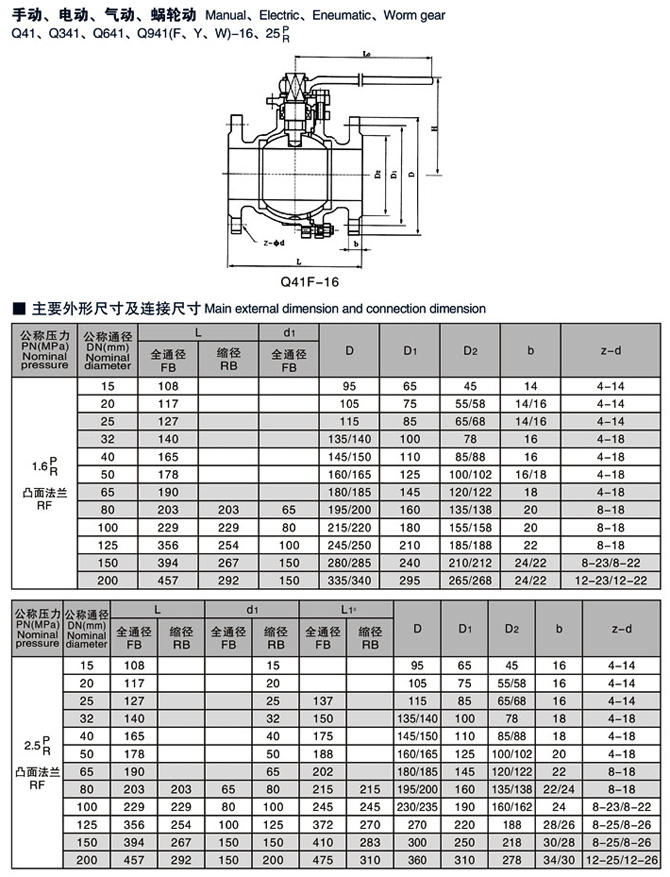

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验 Pressure Test

公称压力NominalPressure	1.6	2.5	4.0
强度试验 Shell Test	2.4	3.8	6.0
水密封试验 Water Seal Test	1.8	2.8	4.4
气密封试验 Air Seal Test	0.4-0.7

主要零件材料 Materials Of main Parts

阀体 Body	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆 Ball Stem	304	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座 Seat	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片 Shim	聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座 Stem Seat	聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖 Gland		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度 Temperature	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29℃～300℃(对位聚笨 PPL) -29℃～550℃(金属硬密封)
介质 Medium	水蒸汽油品 Water steam Oil goods	硝酸类 Nitric Acid		强氧化介质 strongey oxidable medium	醋酸类 Acetic Acid		尿素类Urea
