Q21F三片式活接对焊球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
1.产品名称：三片式带卡套对焊球阀
工程通径：1/4”~4”(DN6~DN100)
工程压力：1.6~6.4MPa
主体材料：304（CF8）、316（CF8M）
适用温度℃-20℃-232℃-350℃ 3.适用介质水、油、气体及某些腐蚀性液体(W.O.G)
产品特征
| 公称压力 | 1.6-6.4MPa |
| 适用稳定范围 | -20～232℃～350℃ |
| 适用介质 | 水、油、气及某些腐蚀性液体（W。O。G） |
| 对焊标准(BW) | GB12224.ANSIB16.25 |
主要零件材料
| 零件名称 | 材质 | |
| 阀体 | 不锈钢CF8M | 碳钢WCB |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 阀盖 | 不锈钢CF8M | 碳钢WCB |
| 球体 | 不锈钢SS316 | 不锈钢SS304 |
| 阀杆 | 不锈钢SS316 | 不锈钢SS316 |
| 螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 手柄套 | 塑料 | 塑料 |
| 手柄 | 不锈钢SS304 | 不锈钢SS304 |
| 阀杆螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 填料压盖螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 螺栓 | 不锈钢SS304 | 不锈钢SS304 |

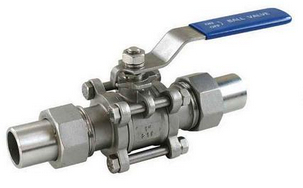

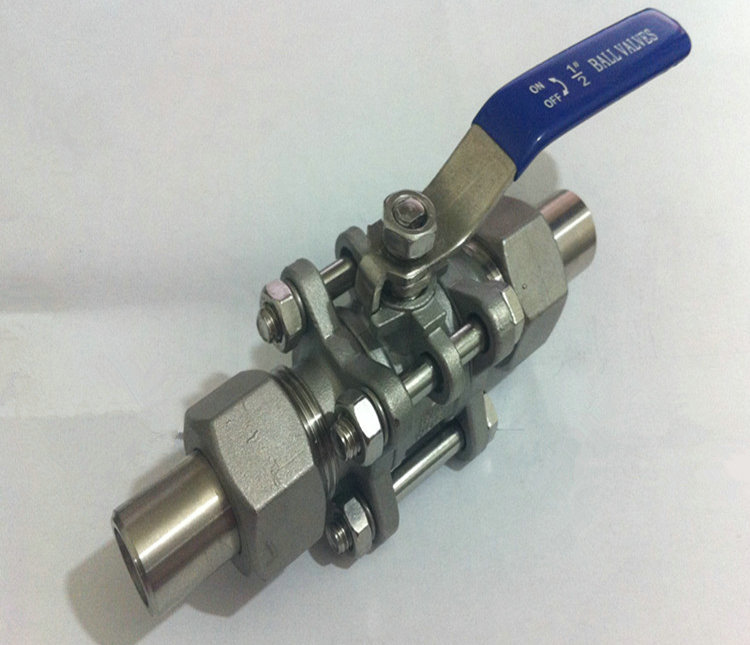

三片式活接对焊球阀,三片式卡套对焊球阀实物图

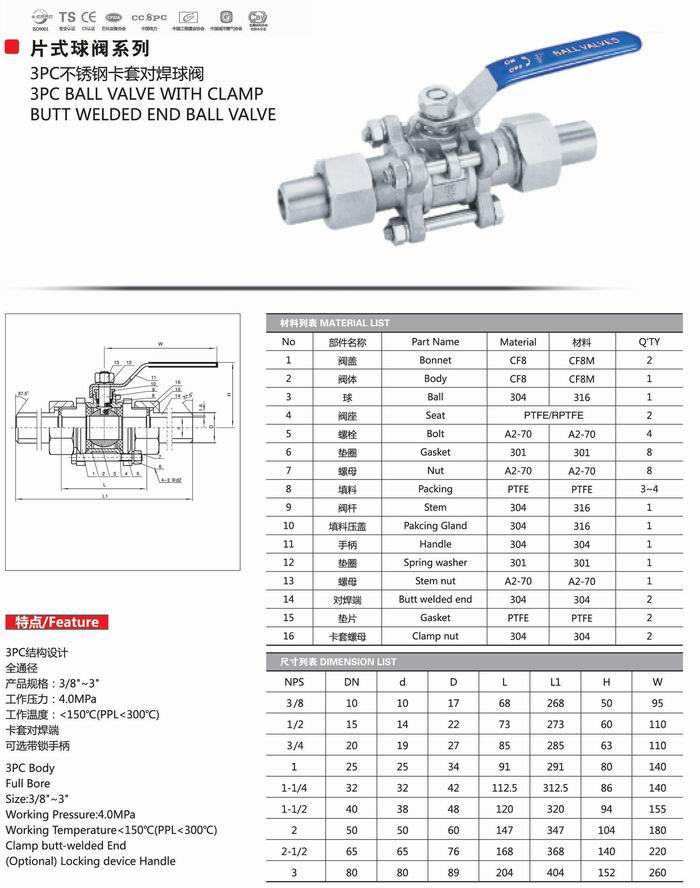

三片式活接对焊球阀,三片式卡套对焊球阀参数,尺寸,结构图:
