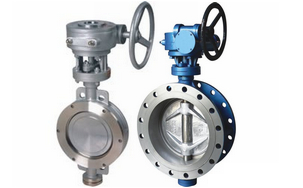

日标蝶阀

简要描述:D373H-10K,20K和D343H-10K,20K系列JIS日标蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式,阀座密封圈采用弹性密封和软硬兼容的多层次密封两种结构,其密封性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命,确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等特点。广泛应用于石油、化工及工业环保水处理、高层建筑,给排水等管道上。

  • 产品型号:D343H,D373H
  • 产品产地:浙江温州
  • 更新时间:2021-04-22
  • 访  问  量:1080

详细介绍

D373H-10K,20K和D343H-10K,20K系列JIS日标蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式,阀座密封圈采用弹性密封和软硬兼容的多层次密封两种结构,其密封性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命,确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等特点。广泛应用于石油、化工及工业环保水处理、高层建筑,给排水等管道上。

三、日标蝶阀采用标准:

设计标准:API1609-83
法兰连接尺寸:JIS B2212 、JIS B2213、JIS B2214
结构长度:JIS B2002-1987
压力试验:JIS B2003-1987
驱动形式
手柄、蜗轮、气动、电动等

日标蝶阀主要零件的材质:

零件名称

材料

阀体

WCB、304、316、316SS、CF8M

蝶板

WCB、304、316、316SS、CF8M

阀杆

316、2Cr13、1Cr18Ni9Ti

密封圈

316、氟塑料

填料

柔性石墨、氟塑料

日标蝶阀主要技术参数:

公称通径

DN(mm)

830W

830L

2?~36?

2?~36?

公称压力

PN(MPa)

10K

20K

试验压力

强度试验

1.5

3.0

密封试验

1.1

2.2

适用介质

水、蒸汽、油品、海水等

适用温度

-29℃~425℃

日标蝶阀,日标jIS蝶阀尺寸图:
