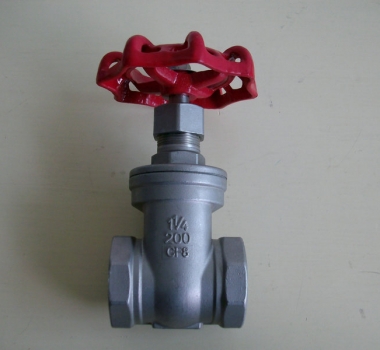

内螺纹闸阀

简要描述:内螺纹闸阀,Z15W不锈钢内螺纹闸阀,美标内螺纹闸阀主要特点 Z11H内螺纹闸阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。纹管截止阀只适用于全开和全关,不允许作调节和节流。

  • 产品型号:Z15W,Z11Y,Z11H
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:1516

相关新闻

Related Articles

详细介绍

内螺纹闸阀,Z15W不锈钢内螺纹闸阀,美标内螺纹闸阀主要特点
 Z11H内螺纹闸阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。纹管截止阀只适用于全开和全关,不允许作调节和节流。
 内螺纹闸阀设计特点
 结构简单,制造和维修比较方便。
 工作行程小,启闭时间短。
 密封性好,密封面间磨擦力小,寿命较长。
 内螺纹闸阀产品范围
 体材料:不锈钢
 口径:1/2"~3"(DN15~DN80)
 连接方式:BSP,BSPT, NPT
 压力范围:200WOG
 工作温度:-46℃ - +180℃
 操作方式:手轮

主要零部件材料:

序号

零件名称

材质

1

阀体

不锈钢 CF8M/CF8

2

闸板

不锈钢 CF8M/CF8

3

阀杆

不锈钢 SS316/SS304

4

阀盖

不锈钢 CF8M/CF8

5

填料

聚四氟乙烯

6

止推垫片

不锈钢 SS304

7

阀杆架

不锈钢 SS316/SS304

8

填料

聚四氟乙烯

9

螺母

不锈钢 SS304

10

填料压盖螺母

不锈钢 SS316/SS304

11

手轮

铝合金

12

铭牌

13

手轮垫片

不锈钢 SS304

14

手轮螺母

不锈钢 SS304

主要尺寸:

口经

1/2″

3/4″

1″

1 1/4″

1 1/2″

2″

A

15

20

25

32

38

50

H

90

97

108

120

146

163

L

55

60

65

75

85

95

D

70

70

80

80

90

100

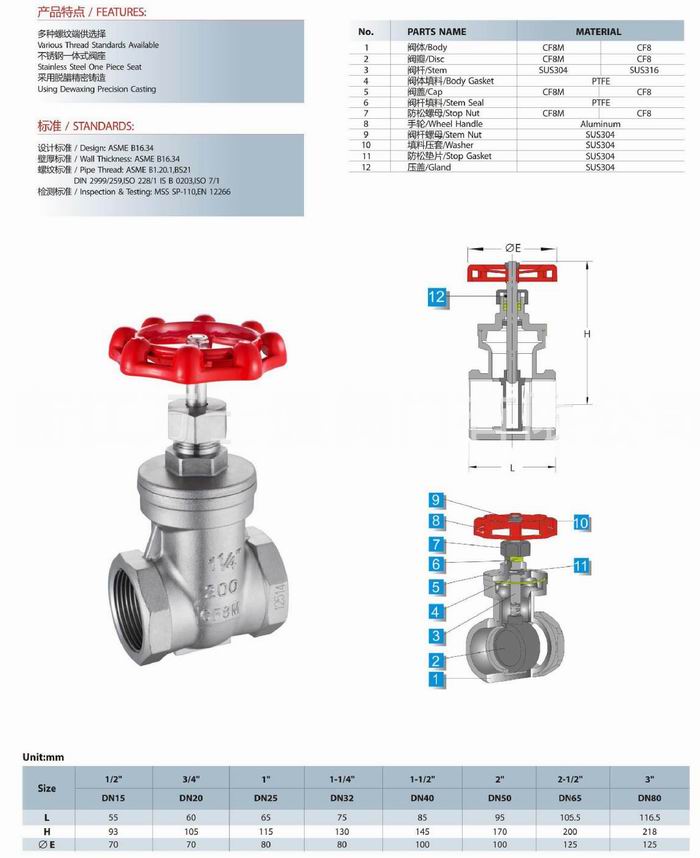

内螺纹闸阀尺寸结构图:
