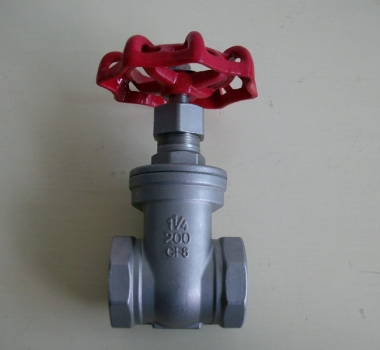

丝扣闸阀,Z15W不锈钢丝扣闸阀,美标丝扣闸阀设计特点
结构简单,制造和维修比较方便。
工作行程小,启闭时间短。
密封性好,密封面间磨擦力小,寿命较长。
产品范围
体材料:不锈钢
口径:1/2"~3"(DN15~DN80)
连接方式:BSP,BSPT, NPT
压力范围:200WOG
工作温度:-46℃ - +180℃
操作方式:手轮
丝扣闸阀标准规范
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
5、螺纹类型G.NPT.BSPT.BSP.DIN259/2999
6、适用温度范围:-20~200℃~350℃
7、适用介质:水、油、气及某些腐蚀性液体(W.O.G)
主要零部件材料:
序号 |
零件名称 |
材质 |
1 |
阀体 |
不锈钢 CF8M/CF8 |
2 |
闸板 |
不锈钢 CF8M/CF8 |
3 |
阀杆 |
不锈钢 SS316/SS304 |
4 |
阀盖 |
不锈钢 CF8M/CF8 |
5 |
填料 |
聚四氟乙烯 |
6 |
止推垫片 |
不锈钢 SS304 |
7 |
阀杆架 |
不锈钢 SS316/SS304 |
8 |
填料 |
聚四氟乙烯 |
9 |
螺母 |
不锈钢 SS304 |
10 |
填料压盖螺母 |
不锈钢 SS316/SS304 |
11 |
手轮 |
铝合金 |
12 |
铭牌 |
铝 |
13 |
手轮垫片 |
不锈钢 SS304 |
14 |
手轮螺母 |
不锈钢 SS304 |
主要尺寸:
口经 |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
A |
15 |
20 |
25 |
32 |
38 |
50 |
H |
90 |
97 |
108 |
120 |
146 |
163 |
L |
55 |
60 |
65 |
75 |
85 |
95 |
D |
70 |
70 |
80 |
80 |
90 |
100 |

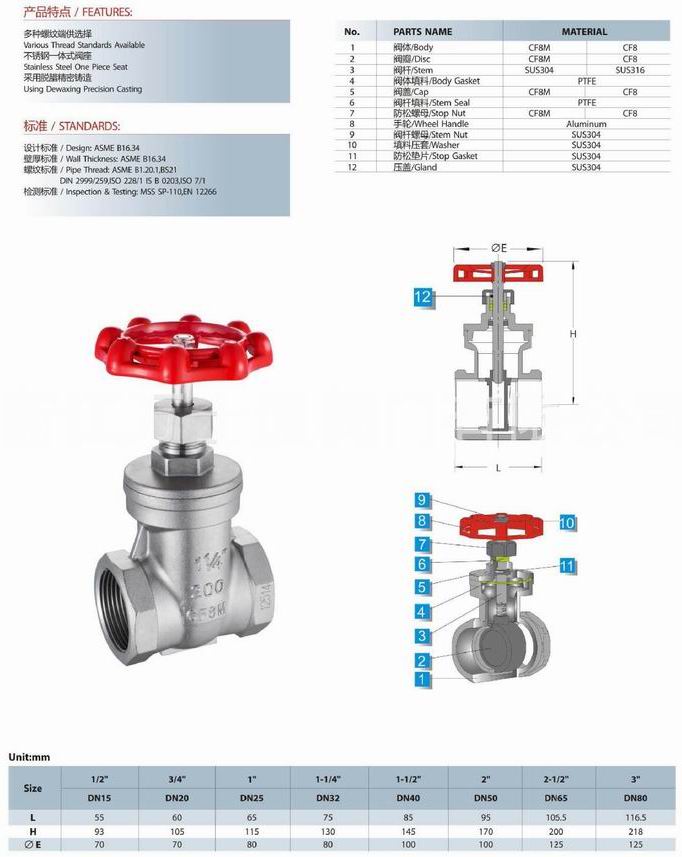

丝扣闸阀参数尺寸图:
