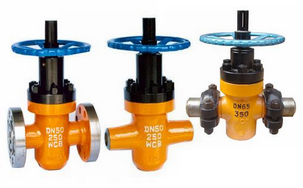

高压平板闸阀

简要描述:ZF系列注水阀均为高压平板闸阀。结构合理,密封可靠,操作轻便。密封面均喷焊硬质合金,具有防腐、耐磨、耐冲蚀等优点,且可用于节流。尤其适用于工作压力≤42MPa,工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。 油田平板闸阀采用新型平衡浮动式密封结构,适用于压力不大于40MPa,温度不高于120℃的油、天然气等管线上,作为控制介质的启闭及调节装置,该产品结构设计新颖、选材恰当、测试严格、操作轻便,具有较强的防腐、耐磨、耐冲蚀性能,是石油、天然气工业界一种理想的新型装备。

  • 产品型号:ZF43Y,ZF63Y,Z83Y
  • 产品产地:浙江温州
  • 更新时间:2021-04-22
  • 访  问  量:3088

相关新闻

Related Articles

详细介绍

ZF系列注水阀均为高压平板闸阀。结构合理,密封可靠,操作轻便。密封面均喷焊硬质合金,具有防腐、耐磨、耐冲蚀等优点,且可用于节流。尤其适用于工作压力≤42MPa,工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
油田平板闸阀采用新型平衡浮动式密封结构,适用于压力不大于40MPa,温度不高于120℃的油、天然气等管线上,作为控制介质的启闭及调节装置,该产品结构设计新颖、选材恰当、测试严格、操作轻便,具有较强的防腐、耐磨、耐冲蚀性能,是石油、天然气工业界一种理想的新型装备。

高压平板闸阀特性:

①采用浮动阀座,双向启闭,密封可靠,启闭灵活。
②闸板下部开有导流孔,并给予精密导向,同时密封部均喷焊硬质合金,耐冲蚀。
③阀体承载能力高,通道为直通式,全开时,与闸板导流孔相贯通和直管相似,流阻很小。阀杆处采用复合填料,多重密封,使得密封可靠,摩擦力小。
④关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介质压强的作用,将进口端密封座推向闸板方向。形成较大的密封比压,从而形成第一道密封。同时,将闸板压向出口端密封座上,成为双重密封。
⑤由于采用双重密封,所以可在不影响管道工作的情况下更换易损件。
⑥开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开。

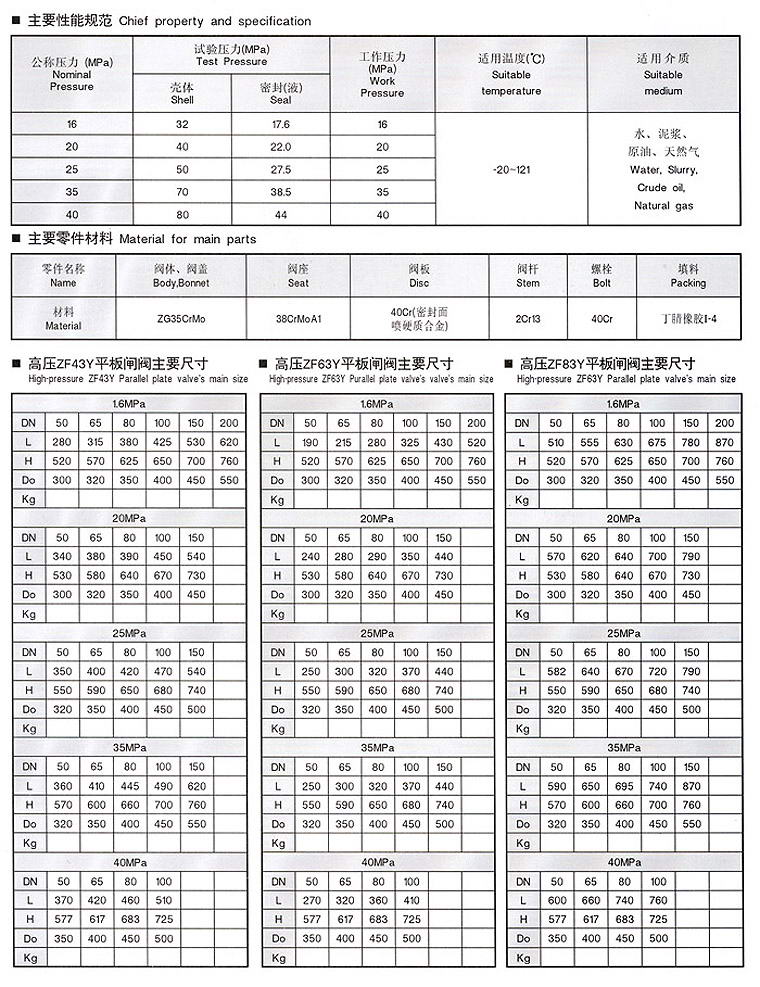

高压平板闸阀参数:

产品型号:ZF43Y、ZF63Y、Z83Y、ZF543Y、ZF563Y、Z583Y、KZ53Y
公称通径:DN25-DN300
公称压力:16Mpa-42Mpa
适用温度:-30℃-125℃
适用介质:水、油品、天然气等
阀体材质:铸钢、碳钢、不锈钢
连接方式:法兰连接
传动方式:手动,蜗轮
设计标准:GB/T19672;API 6D
结构长度:GB/T 19672;API 6D
连接法兰:GB/T 9113;ASME B16.5
试验检验:JB/T 9092;AIP 598

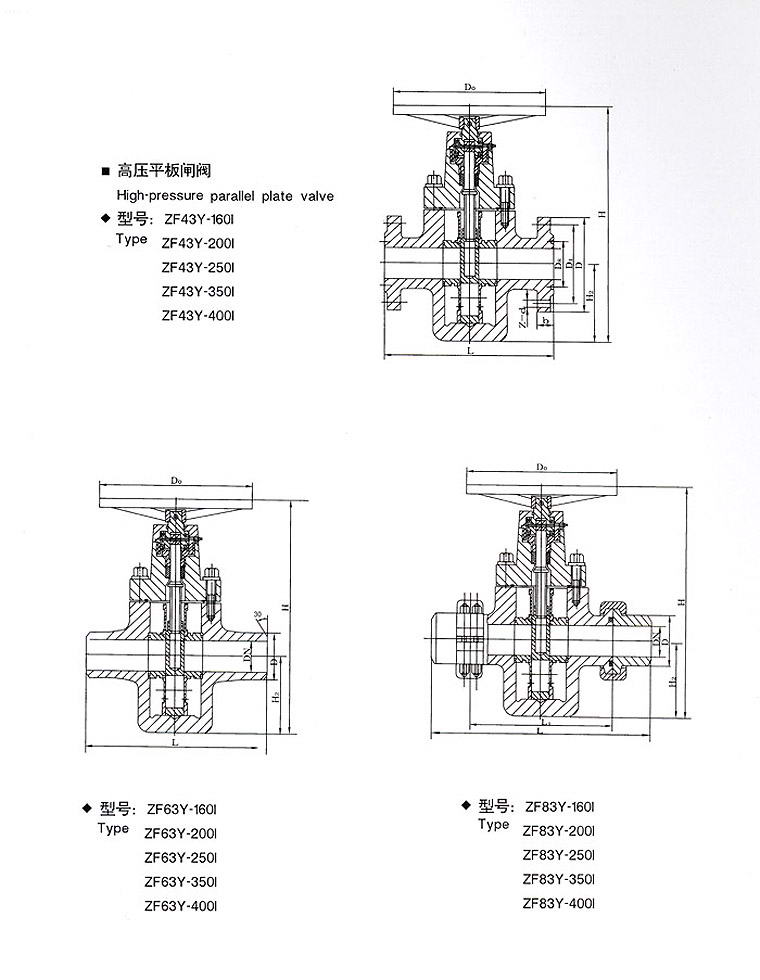

高压平板闸阀尺寸;
