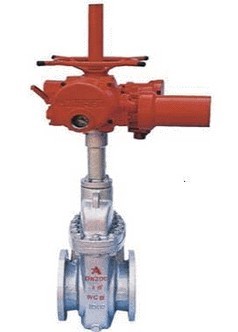

电动平板闸阀

简要描述:电动平板闸阀,电动带导流孔平板闸阀,电动无导流孔平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。适用于天然气开采和净化的长输管线。

  • 产品型号:Z943F
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:3088

相关新闻

Related Articles

详细介绍

电动平板闸阀,电动带导流孔平板闸阀,电动无导流孔平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。适用于天然气开采和净化的长输管线。

 电动平板闸阀,电动带导流孔平板闸阀,电动无导流孔平板闸阀的特点:
1.阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。

2.阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。

3.阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。

(1) 轭架套管–铝青铜轭架套管配置针形止推轴承,最大程度减少操作扭矩。

(2) 阀杆–螺纹长度直到托架;销钉和点焊;具有稳定性。

(3) 压力密封–结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现最好的阀帽密封。

(4) 阀座环–焊接阀座环垂直于流动通道,易于维护。

(5) 执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。

(6) 轭架–完全装配式轭架通过抗震测试,易于维护和安装执行机构。

(7) 压盖–两件式,自调节压盖,避免被弹出。

(8) 整体后座–硬面,使用寿命最长。

(9) 阀瓣–弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。

(10) 整体止动–整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座更加稳定可靠。

电动平板闸阀,电动带导流孔平板闸阀,电动无导流孔平板闸阀选用原则

1. 石油、天然气的输送管线,选用单闸板或双闸板的平板闸阀。如需清扫管线的,选用单闸板或双闸板带导流孔的明杆平板闸阀。

2. 成品油的输送管线和贮存设备,选用无导流孔的单闸板或双闸板的平板闸阀。

3. 石油、天然气的开采井口装置,选用暗杆浮动阀座带导流孔的单闸板或双闸板的平板闸阀,大多为API16A标准,压力等级为API2000、 API3000、API5000、API10000、API15000、API20000。

4. 带有悬浮颗粒介质的管道,选用刀型平板闸阀。

5. 城市煤气输送管线,选用单闸板或双闸板软密封明杆平板闸阀。

6. 城市自来水工程,选用单闸板或双闸板无导流孔明杆平板闸阀。

电动平板闸阀执行标准:

设计规范

结构长度

连接法兰

试验与检验

压力-温度

产品标识

JB/T5298

JB/T5298

JB/79

JB/T5298

GB9131

GB/T12220

API6D

API6D

ANSI-16.5

API6D

ANSI B16.34

MSS SP-25

 产品性能规范:

设计等级

常温下试验压力(MPa)

适用温度℃

适用介质

壳体

左密封

左密封

低压密封

“G”型

“D”型

普通型

“抗流”型

“基本”型

公称压力PN(MPa)

1.6

2.4

1.76

1.76

0.6

-29~50

-45~21

-2~121

H2S和CO2总含量大于500mg/m2的介质

石油天然气、水等

2.5

3.75

2.75

2.75

0.6

4.0

6.0

4.4

4.4

0.6

6.4

9.6

7.04

7.04

0.6

磅级Lb

150

3.0

2.2

2.2

0.6

300

7.7

5.6

5.6

0.6

主要零部件材料:

阀门/阀盖

WCB

WC6

A352-LCB

A351-CF8M

闸板

2Cr13+ENP

20CrMoV+STL

ANSO410+ENP

ANSI316+ENP

阀杆

2Cr13

2Cr13

A182-A6a

A182-A316S

阀座

25+PTFE

20CrMoV+STL

A105+PTFE

A182-F316+PTFE

填料

NBR/FPM

柔性石墨/Flexible Graphite

/PTFE+FPM



垫片

-

螺栓

35

35CrMo

A193-B7M

A193-B8

适用介质

水、油口、蒸汽

蒸汽、油品

丙烷、乙希

酸类

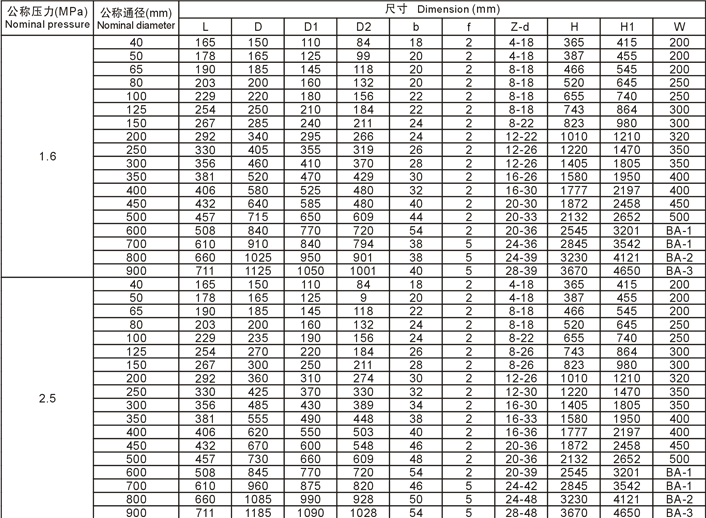

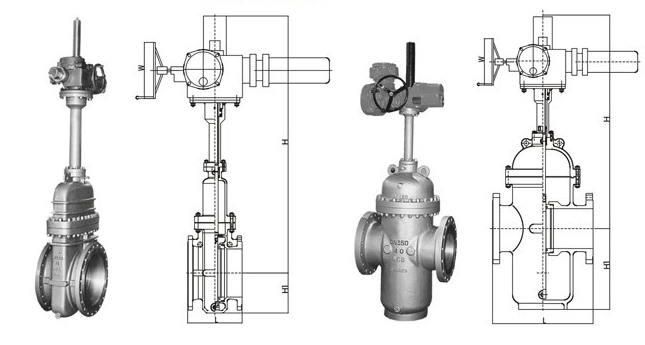

电动平板闸阀的外形及尺寸:
