高温刀闸阀

简要描述:高温刀闸阀,高温刀型排渣阀耐温1000度℃ 适用于高温物料的控制,在循环流化床锅炉、沸腾炉、煤粉炉等输灰渣系统中,能调节灰渣的输送量,稳定工况、利于环保工作,广泛用于电站锅炉输灰、渣系统。

  • 产品型号:PZ73H,PZ43W
  • 产品产地:浙江温州
  • 更新时间:2021-04-21
  • 访  问  量:3063

相关新闻

Related Articles

详细介绍

高温刀闸阀,高温刀型排渣阀耐温1000度℃ 适用于高温物料的控制,在循环流化床锅炉、沸腾炉、煤粉炉等输灰渣系统中,能调节灰渣的输送量,稳定工况、利于环保工作,广泛用于电站锅炉输灰、渣系统。是冶金、煤炭、化工制药等行业制粉系统中控制采用了目前市场上耐高温材料,310S跟 2520这种材质本身具有耐高温的特性,通过加长阀杆,增加散热片等来达到保护的作用,有效解决了其他刀型闸阀所不具备的高温条件下工作的弊端,本产品适合于炼铁,电站,高温煤炉等行业,相比其他阀门结构简单,操作方便,易于维修,价格低,是目前市场上高温阀门的不二选择。

PZ43W-10NR高温刀型排渣阀,高温刀闸阀型号代表:阀门类型代号:“PZ”表示刀型闸阀;
驱动形式代号:“”表示手动;
连接形式代号:“4”表示法兰式;7代表对夹式
结构形式代号:“3”表示单闸板;
密封面材料代号:“F”表示PTFE ;H,W,y硬密封

主要用途:
 适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、药类、石油、化工等油品、水、蒸汽管路上,接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果、谷物、废水等介质。
 高温刀闸阀主要零部件材料:

阀体、上盖Valve body, upper cap

碳钢、不锈钢、310S、2520

阀板Valve plate

碳钢、不锈钢、310S、2520

阀杆Stem

碳钢、不锈钢、310S、2520

密封圈Seal ring

橡胶、四氟、不锈钢、硬质合金、310S、2520

主要性能规范:

公称压力Nominal pressure

PN

壳体试验Casing test

1.5XPN

密封试验Leak test

1.1XPN

工作温度Operating temperature

橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ 硬密封≤1000℃

适用介质Working medium

糖浆、纸浆、污水、煤浆、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix

 高温刀闸阀标准;
1、设计制造按GB12235-59
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
 外形尺寸 单位:mm



MPa

DN

L

D1

D2

H

N-M

D0

W(Kg)

1.0

50

48

100

125

285

4-M16

180

8

65

48

120

145

298

4-M16

180

10

80

51

135

160

315

4-M16

220

12

100

51

155

180

365

8-M16

220

14

125

57

185

210

400

8-M16

230

22

150

57

210

240

475

8-M20

280

29

200

70

265

295

540

8-M20

360

38

250

70

320

350

630

12-M20

360

66

300

76

368

400

780

12-M20

400

100

350

76

428

460

885

16-M20

400

119

400

89

482

515

990

16-M22

400

195

450

89

532

565

1100

20-M22

530

285

500

114

585

620

1200

20-M22

530

389

600

114

685

725

1450

20-M27

600

529

700

127

800

840

1700

24-M27

600

790

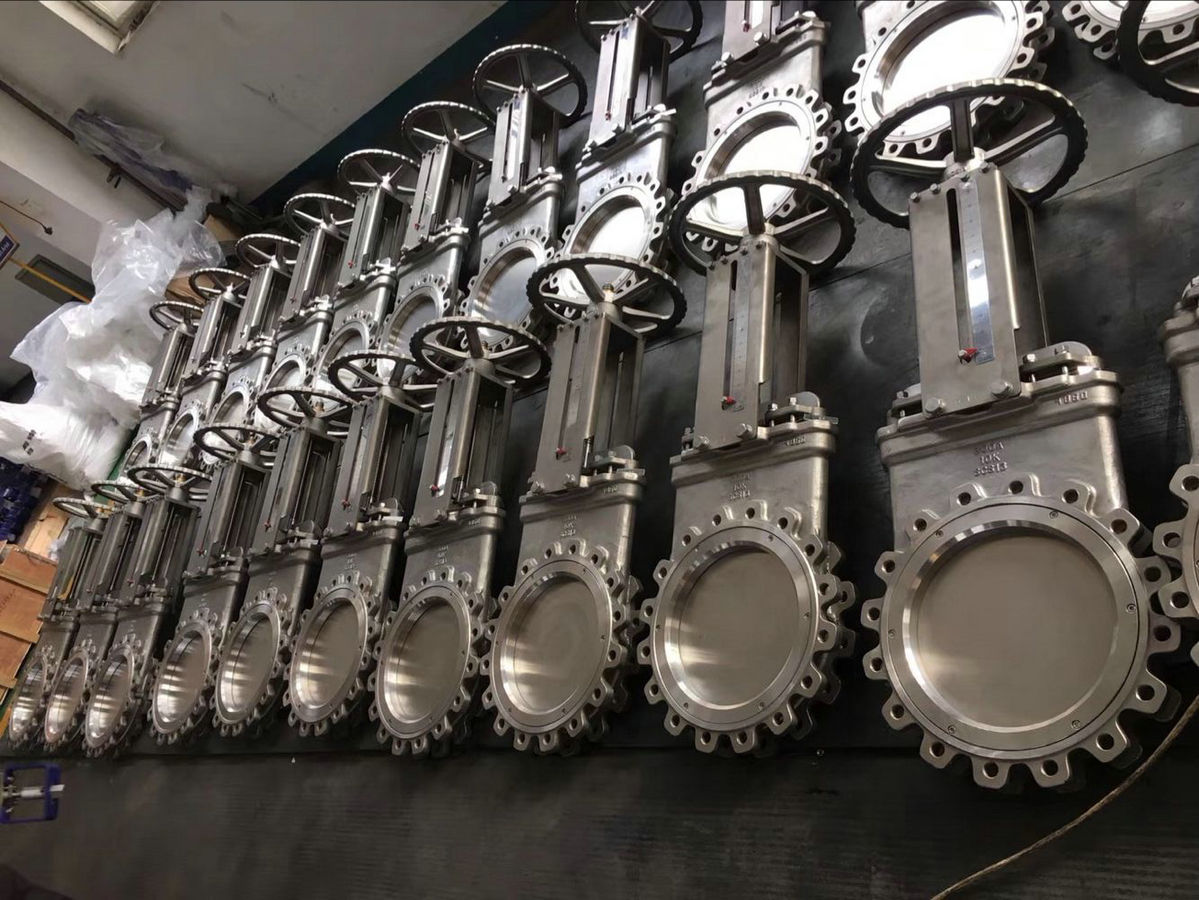

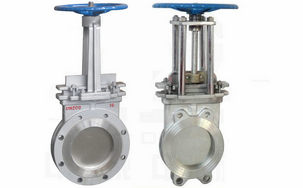

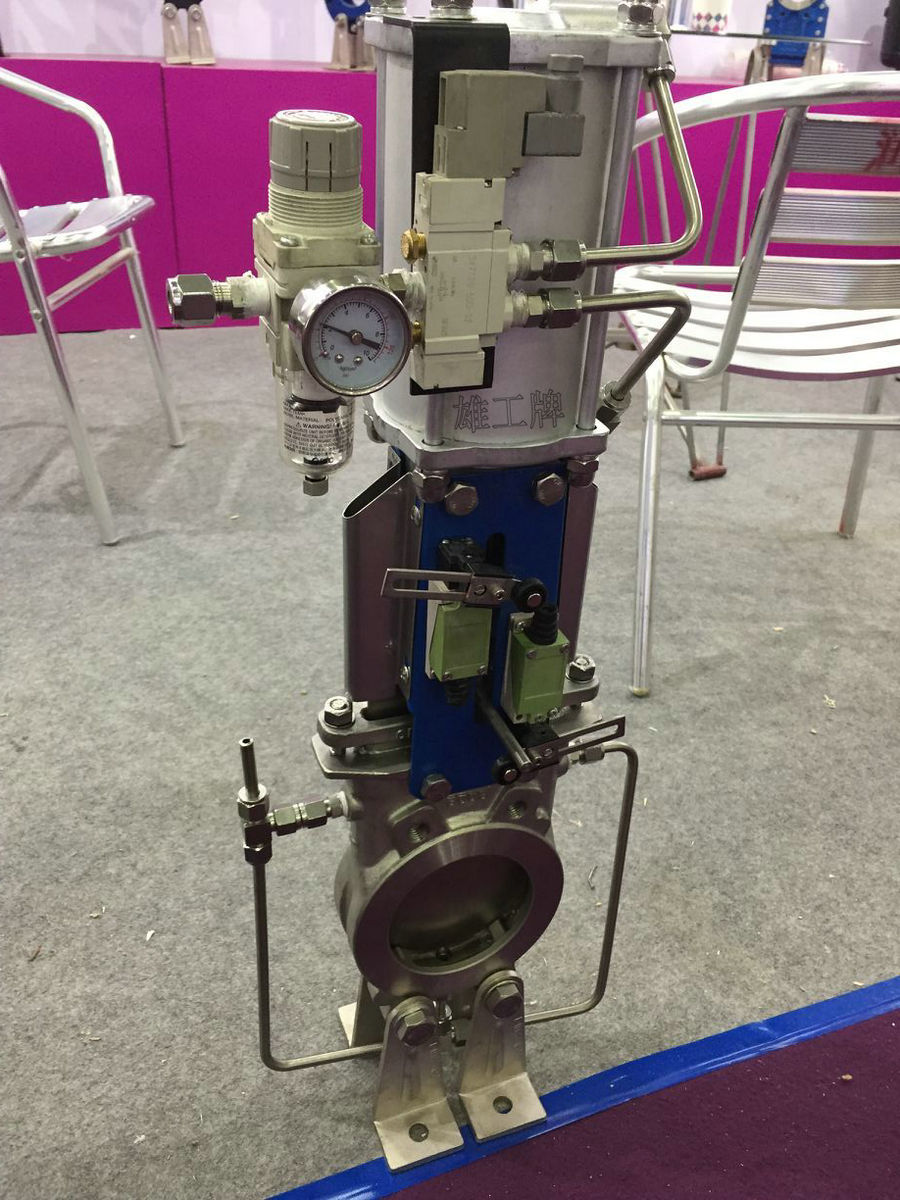

 高温刀闸阀实物图片
