气动刀闸阀

简要描述:气动刀闸阀,气动插板阀是生产过程控制阀门的重要品种之一。通过配用电磁阀可完成开关控制,配用电气阀门定位器也可完成调节控制。用户可根据实际需要选配。主体采用铸钢、不锈钢等材质。气动刀闸阀,气动插板阀特别适合造纸行业、化工、煤炭、污水、制糖等行业。

  • 产品型号:PZ673X,PZ673F,PZ673H,PZ673Y
  • 产品产地:浙江温州
  • 更新时间:2021-04-22
  • 访  问  量:1125

相关新闻

Related Articles

详细介绍

气动刀闸阀,气动插板阀产品特点

1、阀门采用整体式设计,,流体阻力小,操作灵活方便。
2、气动刀闸阀螺杆传动采用双平面轴承设计,使得传动摩擦力大大减少,从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封,且采用O形圈预紧提供预紧力使密封座紧贴阀瓣,泄露量大大减少,对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪,无凹槽设计,不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要,选择金属硬密封或软密封:闸板采用表面镀铬或离子氮化处理,使闸板更耐磨,密封面使用寿命更长;软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、NBR,密封性好,耐腐蚀。
6、介质适应范围广:良好的密封性能和经济实用性强,操作可手动、气动、电动,实用范围非常广。

 气动刀闸阀,气动插板阀设计标准

法兰标准
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
强度及密封试验标准
JB/T 9092 -1999
硬度密封等级
MSS SP 81-2001 40ml/inch

压力-温度额定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
结构长度标准
MSS SP 81-2001
GB/T 12221-2005 J16

气动刀闸阀,气动插板阀是生产过程控制阀门的重要品种之一。通过配用电磁阀可完成开关控制,配用电气阀门定位器也可完成调节控制。用户可根据实际需要选配。主体采用铸钢、不锈钢等材质。气动刀闸阀,气动插板阀特别适合造纸行业、化工、煤炭、污水、制糖等行业。

 气动刀闸阀,气动插板阀可选附件

1、单或双控电磁阀(有24V、220V等电压供选择,必要时可选防爆电磁阀)。

2、接近开关。

3、气源处理三联件(包括减压阀、过滤器、油雾器)。

4、电/气阀门定位器(调节型用)。

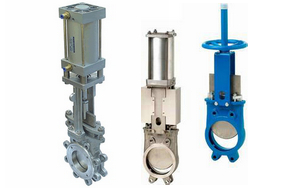

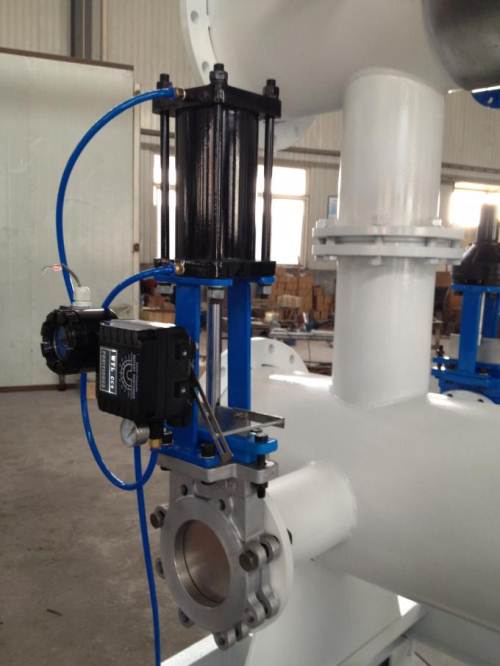

气动刀闸阀,气动插板阀实物图片





规格参数

尺寸范围:

 DN50~600mm   NPS 2”-24”  (大口径按需定制)

 最大工作压力:

 DN50~DN250: 10Bar  NPS2~NPS10:150Psi

 DN300~DN450: 7Bar  NPS12~NPS18:90Psi

 DN500~DN600: 4Bar  NPS20~NPS24:60Psi

 使用温度:  -29...+800℃
 密封等级:

 硬密封IV级密封

 软密封VI级密封

 *试压标准参照 MSS SP-81

 阀体材质:

 铸钢, 不锈钢,  特殊材质

 阀芯/阀杆材质:  不锈钢硬化处理, 特殊材质硬化处理
 阀座材质:

 不锈钢硬化处理   EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)

 结构长度:   MSS SP-81
 法兰标准:

 GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1

 应用范围:

 制浆造纸,污水处理,食品饮料,化工行业,能源行业,钢铁行业等

 产品特点:

1.    阀体:

a)     刀闸阀采用整体式结构,超薄阀体,全通径流量,最大程度避免了介质外漏,流量损失,并且便于安装使用。

b)     阀体流道底部采用固定导向爪来固定闸板,取代了沟槽设计,从而避免了介质积存导致阀门关闭时产生卡渣现象。

2.    阀芯:

a)     闸板底部采用刀型圆弧设计,因此闸板活动时对介质具有很强的剪切作用和优异的密封效果。

b)     闸板采用PTFE点式导向,摩擦力小,避免了对闸板造成损伤。

c)     闸板厚度可以根据实际管道压力进一步加厚。

3.    阀座:

a)     阀门采用了可更换式阀座设计(非本体式密封),密封面磨损后只需更换阀座,大大方便了阀门后期的维护,延长了阀门的使用寿命,从而降低了设备成本。

b)     可更换式阀座设计采用阀座盖对阀座进行固定预紧,当阀座密封面密封不严,通过对阀座压盖固定螺丝进行调整可以改善密封效果。

4.    其他:

a)     双轴承设计大大减小了阀门的扭矩,便于阀门的启闭。
