产品展示 首页 >> 产品展示 > 污水闸门系列 > 铸铁镶铜闸门 > 铸铁镶铜圆闸门

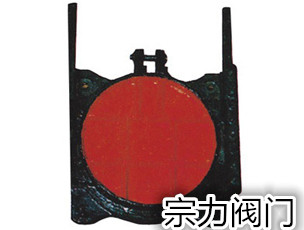

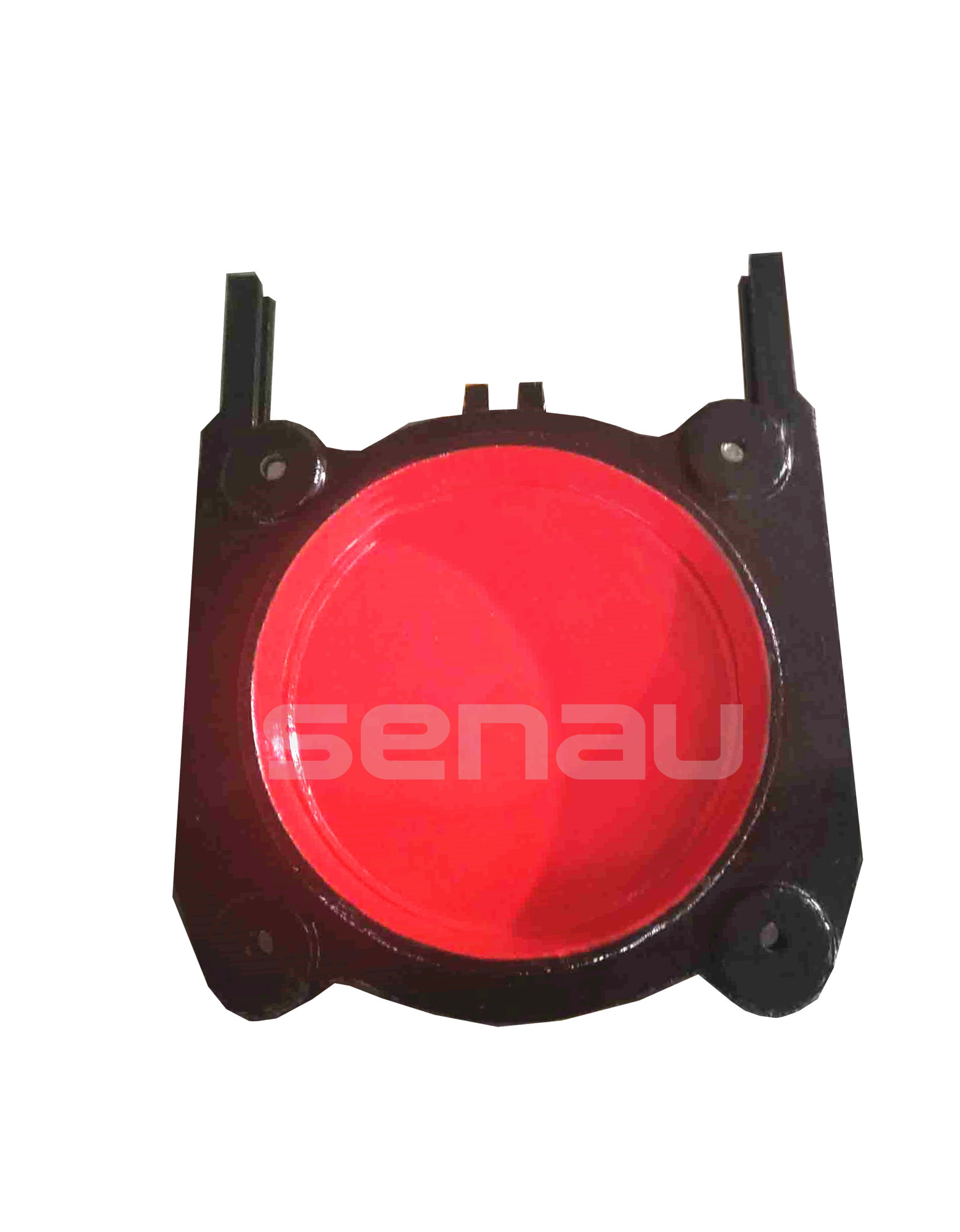

铸铁镶铜圆闸门

产品型号:SFZ,SFY

产品产地:浙江

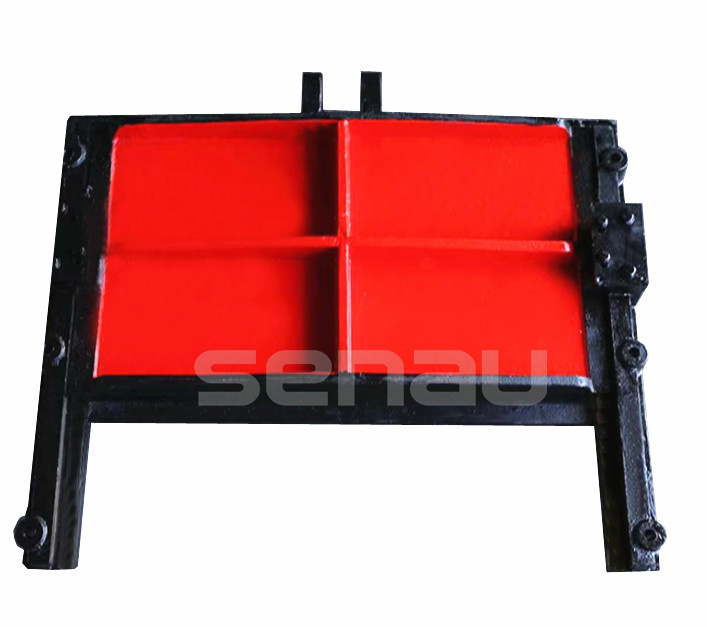

产品简介:铸铁镶铜圆闸门主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用。本系列闸门可分为SFZ方形、SYZ圆形、和FSYZ法兰圆闸门三类,根据建设部通用标准和美国AWWA标准设计生产。

铸铁镶铜圆闸门的详细资料:

铸铁镶铜圆闸门

产品介绍:
铸铁镶铜圆闸门|镶铜铸铁圆闸门
 一、 铸铁镶铜圆闸门用途:
     铸铁镶铜圆闸门主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用。本系列闸门可分为SFZ方形、SYZ圆形、和FSYZ法兰圆闸门三类,根据建设部通用标准和美国AWWA标准设计生产。它采用独特的设计方案,结构合理、受力均匀,采用优质灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并经过精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。
 二、铸铁镶铜圆闸门结构特点和工作原理:

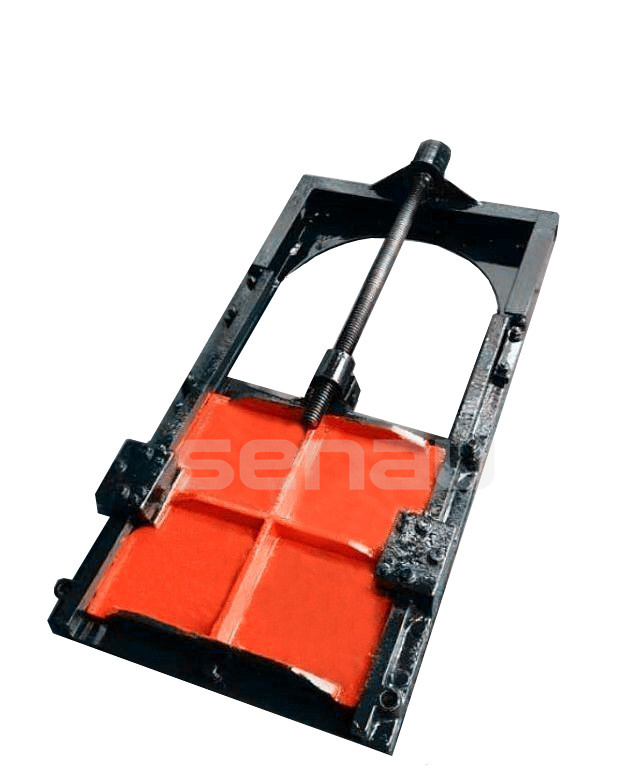

     1.铸铁镶铜闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 ,导轨长度一般为闸门全开启高度的1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
     2.通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。
     3.采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。
     4.品种规格齐全,适应性广。
     5.与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到 水、关水或调节水位的目的。
 三、铸铁镶铜圆闸门主要技术性能参数:
     1.型号与规格:
     圆形闸门:明杆式 SYZ DN300~DN1500mm
     2.铸铁镶铜闸门主要性能指标:
     a)闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜。
     b)密封面每米长度渗水量:正向≤0.7L/min ·m   反向≤1.25L/min ·m
     c)公称压力≤0.1Mpa;密封试验压力0.1Mpa。
     d)工作环境:温度-20℃~120℃   湿度:95%    工作介质:水与污水PH值:5~10
     e)安装位置:正常状态下正向迎水、处于铅垂状态。
     f)最大工作水头:单向受压:正向:10m   反向:5m   双向受压:均为10m
     g)启闭速度:不小于0.2m/min,不大于1.5m/min。
     h)闸框距边壁距离≥300㎜,距池底距离≥150㎜~250㎜。

 四、主要零部件材质及执行标准:

零部件名称
材质
材质标准

闸板

灰铸铁、球铁、不锈钢

GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84

门框

灰铸铁、球铁、不锈钢

导轨

灰铸铁、球铁、不锈钢

密封面

锡青铜 丁腈橡胶

GB1176-87 或GB12225-89



楔块

锡青铜、丁腈橡胶

传动螺杆

2Cr13、不锈钢

GB1220-84

吊块螺母

铝铁青铜ZCuA110Fe3

GB1176-87

紧固件

0Cr17Ni12Mo2、0Cr18Ni9Ti

GB1220-84

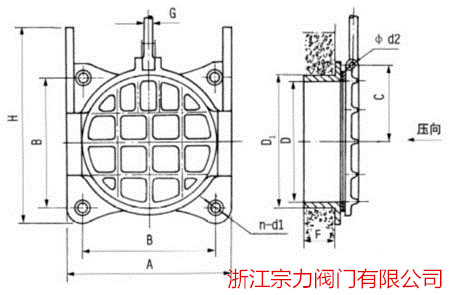

         五、主要外形连接尺寸:                                     单位:mm







型号

通径DN

A

A1

B

B1

C

D1

E

H

b

φd

4-φd1

ZMY-300

300

407

300

150

75

200

320

44

562

20

16

4-φ22

ZMY-400

400

524

400

206

122

256

420

51

750

25

20

4-φ25

ZMY-500

500

644

500

236

135

312

520

60

870

25

20

4-φ25

ZMY-600

600

764

600

255

152

368

620

60

983

25

20

4-φ26

ZMY-700

700

884

700

280

158

430

724

74

1262

30

25

4-φ28

ZMY-800

800

984

800

280

158

478

824

74

1392

30

25

4-φ28

ZMY-900

900

1105

900

340

170

525

928

105

1750

30

25

4-φ32

ZMY-1000

1000

1205

1000

370

190

590

1030

110

1828

35

30

4-φ32

ZMY-1200

1200

1425

1200

405

220

695

1232

115

2182

35

30

4-φ32

ZMY-1500

1500

1766

1500

425

225

840

1536

115

2933

80

30

4-φ32

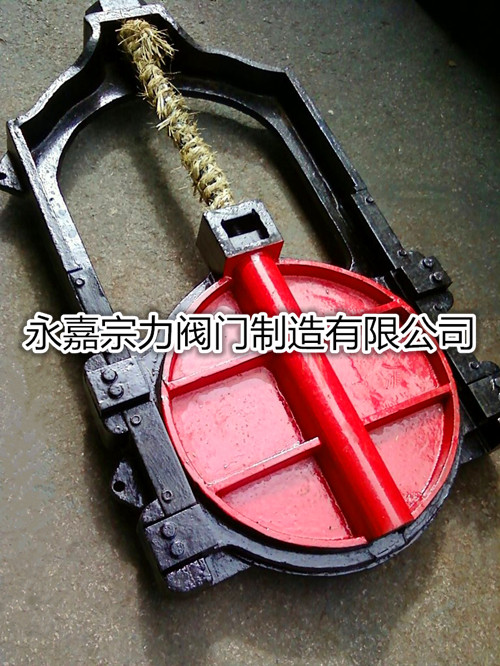

宗力阀门铸铁圆闸门,铸铁镶铜圆闸门
