当前位置:首页   >  产品中心  >  冶金特种阀门 > 气动螺旋方闸门

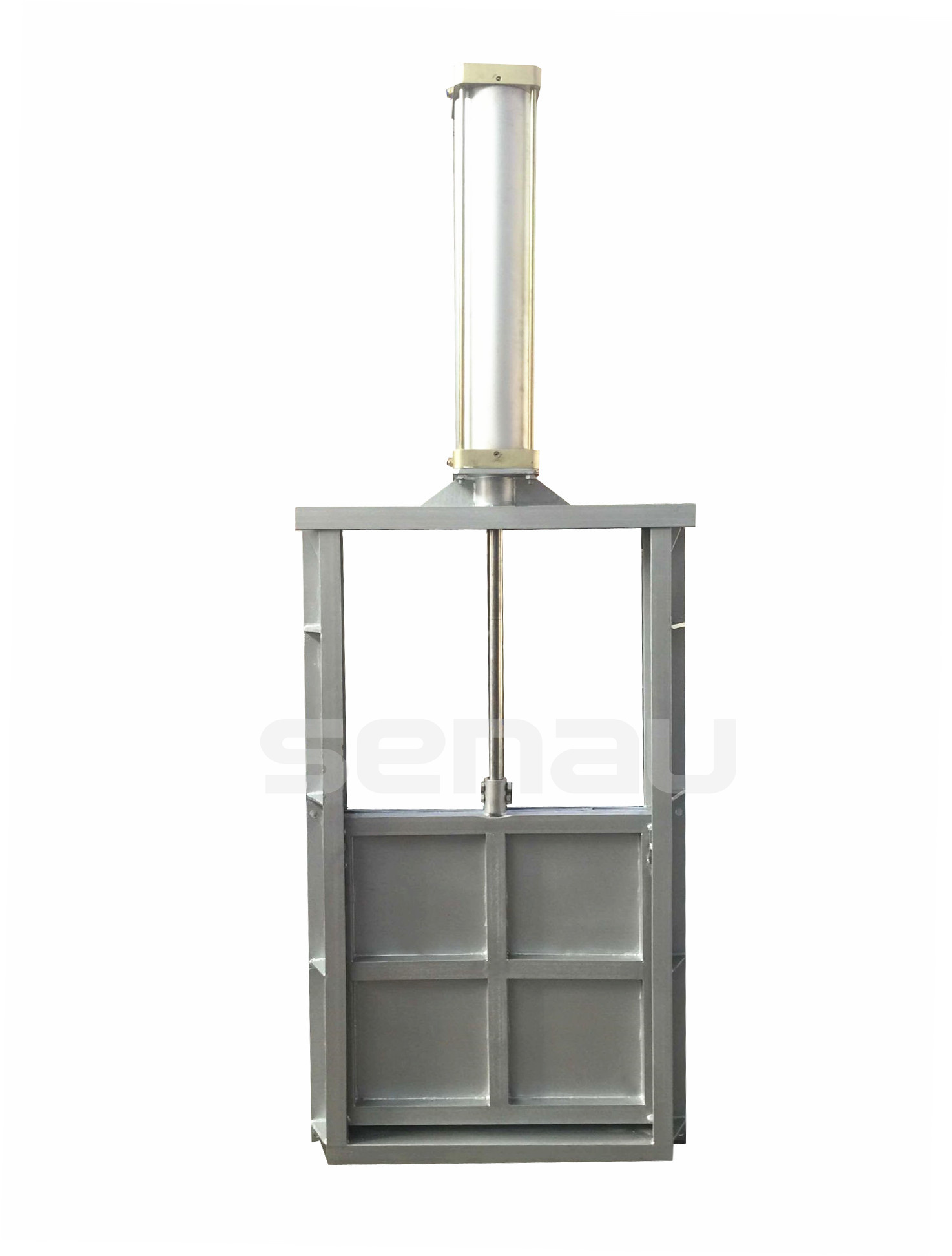

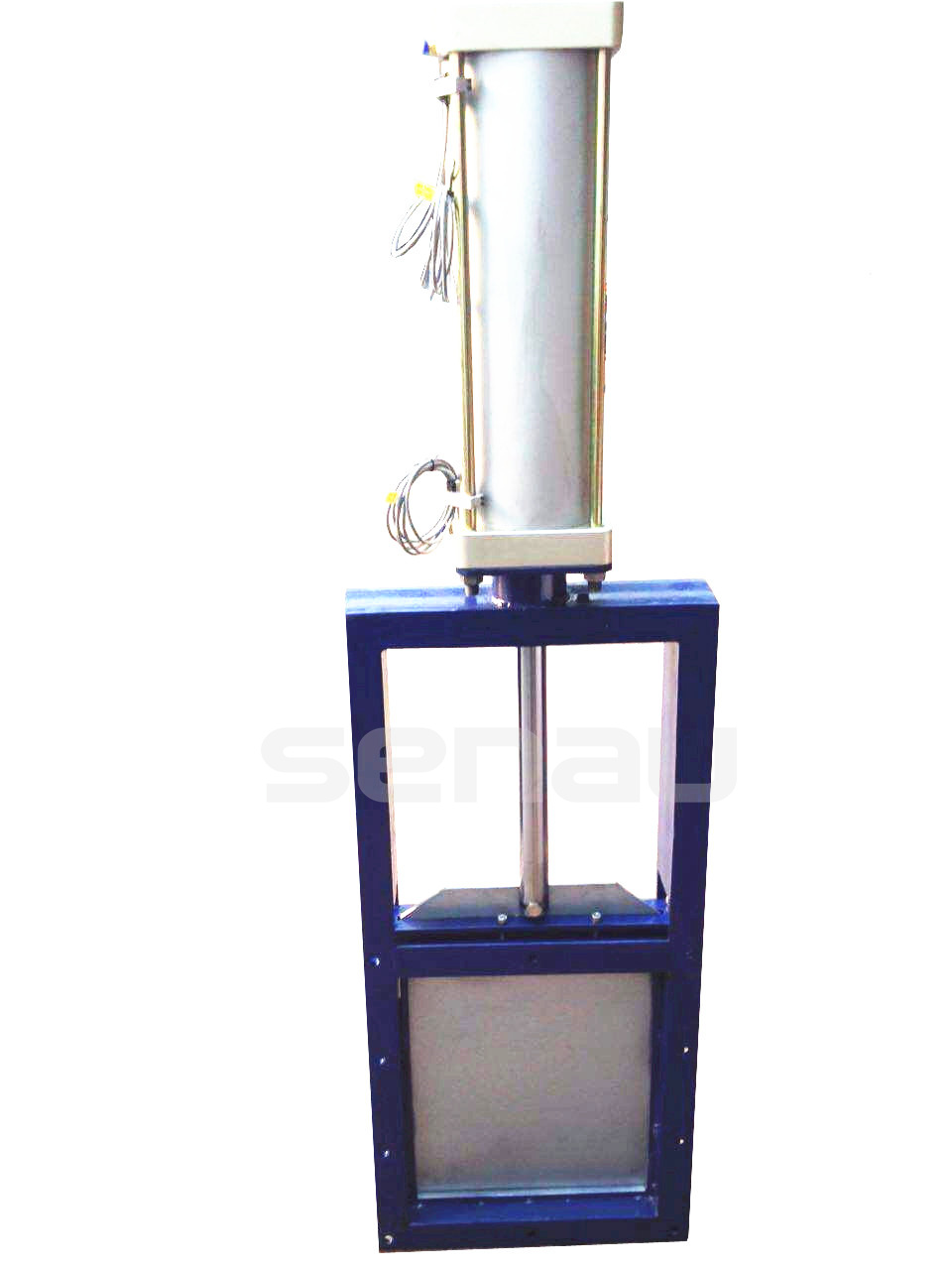

气动螺旋方闸门

简要描述:气动螺旋闸门又名气动插板阀,就是在手动螺旋闸门基础上装上一个气动装置,具有结构简单、操纵灵活、重量轻、无卡阻、启闭迅速,特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度。

  • 产品型号:LMD-1
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:11540

详细介绍

一、概述

气动螺旋方闸门主要技术参数和性能:

公称通径:200×200、....、1000×1000

适用温度:-10~+200℃

连接法兰:GB/T9113、JB/T79

主体材料:WCB、Q235A、304、316、304L、316L

密封型式:硬密封、软密封配套附件:

1、安装法兰

2、电磁阀

3、空气过滤器

4、行程开关气源压力:0.4~0.6MPa 电磁阀电压:DC24V、AC220V 行程开关控制电压:DC24V、AC220V





        气动螺旋闸门又名气动插板阀,就是在手动螺旋闸门基础上装上一个气动装置,具有结构简单、操纵灵活、重量轻、无卡阻、启闭迅速,特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度。也可以根据客户需要选择其他驱动方式,比如:电动等。



     气动螺旋方闸门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛应用于矿山、粮食等行业控制流量变化或迅速切断(物料直径≤50mm)。
  气动方形插板阀,气动螺旋方闸门,气动螺杆闸门,气动方型闸阀

     气动螺旋方闸门用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大,启动频繁,切断迅速的理想设备。



气动螺旋闸门结构特点:



      结构简单、操作灵活、重量轻、无卡阻、切断快,特别适用于各类无粘度的固体、粉料及小于 Φ 10mm 的颗粒料,晶粒料的输送及流量调节,安装不受角度限制, 操作方便, 能随时调节开度。该阀门有手轮和链轮操纵两种操作形式, I 型为手轮, II 为链轮。单向和双向两种结构形式, LZD 为单向、 LZS 为双向。?



气动螺旋闸门工作原理 :



   主要由框架、闸板、丝杆、螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的。



气动螺旋闸门主要零件材料及连接尺寸



类别
A×A
B×B
C×C
H
L
n-d
重量
单向
200×200
256×256
296×296
820
100
8-Φ12
62
250×250
306×306
346×346
930
100
8-Φ14
70.5
300×300
356×356
396×396
1050
100
8-Φ14
81
400×400
456×456
496×496
140
100
12-Φ14
114
450×450
510×510
556×556
1450
120
12-Φ18
130
500×500
560×560
606×606
1610
120
16-Φ18
147
双向
600×600
660×660
706×706
1830
120
16-Φ18
169
700×700
770×770
820×820
2130
140
20-Φ18
236
800×800
870×870
920×920
2440
140
20-Φ18
303
900×900
974×974
1030×1030
2660
160
27-Φ23
424
1000×1000
10741074
1130×1130
2870
160
24-Φ23
636
说明
LMD-单向
I-手轮
距地面小于1.7米用手轮,大于1.7米用链轮
链条节数M=0.105X-113(X是丝杆中心离地面度度)





气动螺旋闸门使用说明:



  可水平安装或垂直安装 , 安装时两法兰连接中间必须加密封垫片 , 然后锁紧螺栓。操作时手轮顺时针旋转为阀关,反之为开,不得在手轮上再增加辅助杠杆。若长期存放应使设备处于关闭状态,各传动部位应加润滑油,不允许露天存放或堆置。
