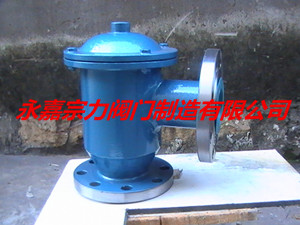

接管单呼阀

简要描述:接管单呼阀是维护储罐气压平衡,减少介质挥发的安全节能产品,常与阻火器配套使用。 我公司生产的呼吸阀具有:结构紧凑、通气量大、泄漏量小、耐腐蚀、密封性能好等特点。

  • 产品型号:HXF-VZ1接管单呼阀
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:10038

详细介绍

一、接管单呼阀主要用途及特点

    根据国家标准《石油化工企业设计防火规范》(GB50160-90)之规定,“甲、乙类液体的固定顶罐,应用阻火器和呼吸阀”。

    可见呼吸阀、阻火器是储罐不可缺少的安全设施。它不仅能维持储罐气压平衡,确保储罐在超压或真空时兔遭破坏,且能减少罐内介质的挥发和损耗。

    接管单呼阀是维护储罐气压平衡,减少介质挥发的安全节能产品,常与阻火器配套使用。

    我公司生产的呼吸阀具有:结构紧凑、通气量大、泄漏量小、耐腐蚀、密封性能好等特点。

    阀盘采用聚四氟乙烯材料,具有耐低温,防冻等优点。阻火盘位于单呼阀呼入口处,,彻底杜绝火源进入单呼阀壳体内。具有体积小、重量轻、检修、清洗、更换方便等优点。阀内设静电输出装置,使得该阀时刻与罐体保持等电位。


二、接管单呼阀主要技术参数



    壳体材质:碳钢、铝合金、不锈钢(SUS304、SUS304L、SUS316、SUS316L)、衬氟、塑料。

    内部芯件:阀盘、阀座、阀杆、阀套。

    内部芯件材质:不锈钢或聚四氟乙烯。

    密封圈材质:聚四氟乙烯。

    环境温度:-40~+60OC。

    操作压力:

    A型:-295Pa(-30mmH20)  +355Pa(+36mmH20)

    B型:-295Pa(-30mmH20)  +980Pa(+100mm H20)

    C型:-295Pa(-30mmH20)  +1750Pa(+180mm H20)

    D型:-295Pa(-30mmH20)  +9800Pa(+1000mm H20)(特殊压力,用户指定。)

    防爆级别:BS 5501:IIA、IIB、IIC。

    法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)

    制造、检测标准:按(石油储罐呼吸阀)SY7511-87、(石油储罐阻火器阻火性能和试验方法)GB5908-86等标准进行制造和验收;或用户指定标准。


三、接管单呼阀规格尺寸



接管单呼阀规格尺寸图 HXF-VZ1

               带接管单呼阀 HXF-VZ1                                带接管阻火单呼阀 HXF-VIZ1




DN

20

25

32

40

50

65

80

100

125

150

200

250

300

in

3/4

1

11/4

11/2

2

21/2

3

4

5

6

8

10

12

L

160

160

160

160

160

213

213

265

306

355

420

480

550

H

160

255

255

255

255

260

260

290

330

330

350

400

510


四、接管单呼阀维护保养方法



    1、存放: 以上产品在运达工地后,若暂时不安装或以后工厂大修、检修,应存放在有防雨设施的仓库中;呼吸系列产品在运输时不得倒置。

    2、维护:

    a、 对呼吸阀系列产品,工作人员应每月上罐顶检查一次,检查阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢,若有,应清理干静;每半年,给阀套、阀杆擦拭一遍变压器油。

    b、 每半年应检查阻火呼吸阀的阻火层一次,若发现有污渍、杂质堵塞阻火层,应取下阻火层,用相对应的溶剂清除污渍,然后用清水将阻火层清洗干静,放在通风吹干后再放入壳体内。

    c、 呼吸阀壳体内外表面的油漆应每年重新涂刷一遍。
