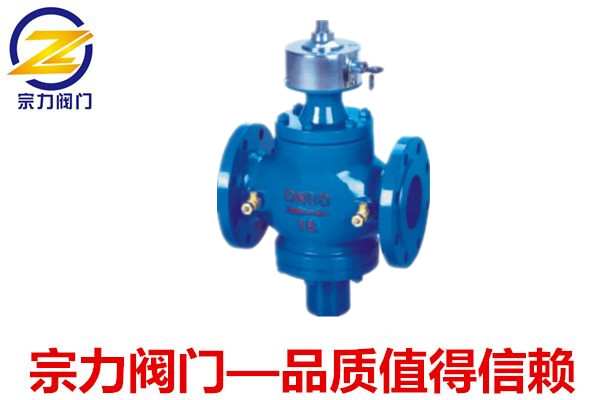

ZL47F自力流量控制阀

简要描述:自力式流量控制阀适用于需要进行流量控制的水系统中,尤其适合于供热,空调等非腐蚀性液体介质的流量控制;安装在水系统中,经运行前的一次调节

  • 产品型号:ZL47F自力流量控制阀
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:9580

详细介绍

简介:

ZL47F自力流量控制阀  自力式流量控制阀适用于需要进行流量控制的水系统中,尤其适合于供热,空调等非腐蚀性液体介质的流量控制;安装在水系统中,经运行前的一次调节,即可使系统流量自动恒定在要求的设定值。自动消除水系统中因各种因素引起的水力失调现象,保持用户所需流量,克服“冷热不均”提高供热,空调的室温,提高系统能效,实现节能,是供热、空调系统实现“计量收费”的理想配套产品。

自力式流量控制阀的作用:

   自力式流量控制阀的作用是在阀的进出口压差变化的情况下,维持通过阀门的流量恒定,从而维持与之串联的被控对象(如一个环路、一个用户、一台设备等,下同)的流量恒定。管网中应用自力式流量平衡阀,可直接根据设计来设定流量,阀门可在水压作用下,自动消除管线的剩余压头及压力波动所引起的流量偏差。自力式流量控制阀的名称较多,如自力式流量平衡阀、定流量阀、自平衡阀、动态流量平衡阀等。各种类型的自力式流量控制阀,结构各有相异,但工作原理相似。


自力式流量控制阀的工作原理:

   自力式流量控制阀由一个手动调节阀组和一个自动平衡阀组组成。调节阀组作用是设定流量,自动平衡阀组作用是维持流量恒定。系统流体的工作压力为P1,手动调节阀的前后压力分别为P2、P3。当手动调节阀调到某一位置时,即人为确定了“设定流量”Kv即手动调节阀的流量系数,流量G=Kv(P2-P3)1/2,Kv为,Kv设定后,只要P2-P3不变,则流量G不变。当系统流量增大时,(P2—P3)的实际值超过了允许的给定值,此时通过感压膜和弹簧作用使自动调节阀组自动关小,直至流量重新维持到设定流量,反之亦然。

   自力式流量控制阀自动调节流量的有效范围取决于工作弹簧的性能。一般自力式流量控制阀前后压差在20—300kPa的范围内能按设定值有效控制流量。当压小于20kPa时,控制流量达不到设定值;压差超过300kPa时,可能产生噪音。

采暖及空调水系统。高使用温度120℃、压力1.6Mda

自力式流量控制阀的使用安装:

   ①到货后应妥善保管、避免雨淋、存放于干燥处;

   ②应按阀体箭头所示的水流方向安装,切勿装反;

   ③在管道上可垂直安装亦可水平安装;

   ④流量设定方法:用专用扳手,打开保护螺丝,旋转阀杆,使刻度线调整到设定流量的对应值;

   ⑤自力式平衡阀不具备关断功能,根据需要,应另设关断阀门。



上欧阀门售后服务承诺


对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:


一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站http://www.cnzlfm.com/
