Related Articles详细介绍

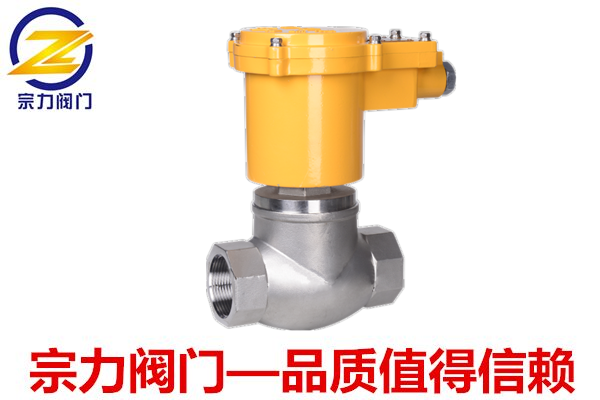

| JDB带防暴接线装置的隔爆型电磁线圈技术参数 | |||
| 防爆标志 | ExdⅡBT3/T4 | ||
| 制造标准 | GB3836.I-2010 GB3836.2-2010 | ||
| 表面温度 | T3≤200℃ T4≤135℃ | ||
| 使用场合 | ⅡA ⅡB | ||
| 电源电压 | AC220V 50/60H2 DC24V 其余可定制 | ||
| 电气接口 | 内螺纹M14x1.5或G1/2 | ||
| 环境温度 | -20℃~60℃ | ||
| 防护等级 | IP54 | ||
| 壳体材质 | 铝合金 | ||
| 适用介质 | 天然气、煤气、蒸汽、沼气、酒精、油品等 | ||
| JDB带防暴接线装置的隔爆型电磁线圈注意事项 | ||
 选择防爆产品，请向生产厂家索取国家质量监督总局颁发的防爆电气生产许可证及防爆合格证并进行核实。 |
||
|
安装使用应遵守GB3836-2010规定，请在产品许可的场合使用。 |
||
|
客户引入电缆应采用阻燃护套管。 |
||
|
请遵守断电10分钟后开盖原则，电气接地部位应与现场接地装置可靠连接。 |
||

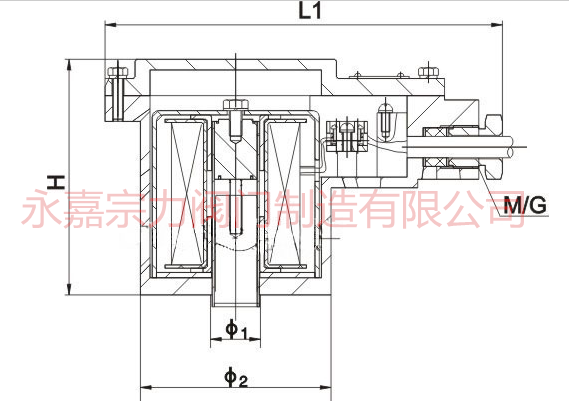

| JDB带防暴接线装置的隔爆型电磁线圈外形尺寸[mm] | |||||
| 型号规格 | 内孔φ1 | 外径φ2 | L1 | H | M/G |
| JDB16 | 16 | 58 | 130 | 64 | M14X1.5 |
| JDB18 | 18 | 71 | 143 | 98 | G1/2可订制NPT |
| JDB20 | 20 | 88 | 178 | 113 | G1/2可订制NPT |
| JDB22 | 22 | 88 | 178 | 113 | G1/2可订制NPT |
| JDB带防暴接线装置的隔爆型电磁线圈相应型号 | |
| 规格型号 | 配置相对应的主阀 |
| JDB16 | ZS ZCA ZCB ZCD ZCY ZCW ZCT ZCS ZCX ZCJ |
| JDB18 | ZS ZBS ZCD ZCZ ZCE ZCF ZCK ZCG ZF4 |
| JDB20 | ZCW ZCH ZCS ZCM |
| JDB22 | ZQDF ZBSF ZCZ ZCZP ZCGL ZF4 ZCLD |
| ZBS | -15 | -K | -1440 | |||||||
| >1.嘉德型号 | >2.公称通径 | >3.功能选型 | >4.线圈选型 | |||||||
| -16 | -P4 | -G1/4 | -W1 | -NBR | ||||||
| >5.公称压力 | >6.阀体材质 | >7.连接方式 | >8.温度选型 | >9.密封选型 |
| 1代号 | 系列型号 | 2代号 | 公称通径 | 3代号 | 功能选型 | ||||||
| ZBS | 不锈钢电磁阀 | 15 | 15mm | K | 常开型 | ||||||
| ZCT | 膜片电磁阀 | 20 | 20mm | B | 隔爆型 | ||||||
| ZCA | 精品膜片电磁阀 | 25 | 25mm | E | 浇封型 | ||||||
| ZQDF | 超长寿命活塞电磁阀 | ...... | ...... | X | 信号反馈 | ||||||
| ...... | ...... | S | 手动装置 | ||||||||
| 4代号 |
线圈 选型 |
代号 |
线圈 选型 |
代号 |
线圈 选型 |
5代号 | 公称压力 | 6代号 | 阀体材质 | ||
| J1 | 1230 | J10 | 2284 | J19 | 16 | 16bar | T | 铜 | |||
| J2 | 1240 | J11 | ...... | J20 | 40 | 40bar | P4 | 不锈钢304 | |||
| J3 | 1440 | J12 | J21 | 64 | 64bar | P6 | 不锈钢306 | ||||
| J4 | 1552 | J13 | J22 | 100 | 100bar | P6L | 不锈钢306L | ||||
| J5 | 1638 | J14 | J23 | ...... | C | 铸钢WCB | |||||
| J6 | 1652 | J15 | 其他特殊材质请咨询 | ||||||||
| J7 | 1642 | J16 | |||||||||
| J8 | 1871 | J17 | |||||||||
| J9 | 2061 | J18 | |||||||||
| 7代号 | 连接方式 | 8代号 | 温度选型 | 9代号 | 密封选型 | ||||||
| G1/4 | G1/4内螺纹 | W1 | -20℃~80℃ | NBR | 丁晴橡胶 | ||||||
| P1/2 | NPT内螺纹 | W2 | -20℃~130℃ | FKM | 氟橡胶 | ||||||
| F | 法兰连接 | W3 | -20℃~220℃ | PTFE | 聚四氟乙烯 | ||||||
| ...... | ...... | W4 | -20℃~250℃ | PEK | 超强聚四氟乙烯 | ||||||
| 32 | 32mm | W5 | 250℃~450℃ | H | 金属硬密封 | ||||||
| 40 | 40mm | W6 | -196℃~60℃ | 其他特殊材质请咨询 | |||||||
| 50 | 50mm | ...... | ...... | ||||||||
| ...... | ...... | ||||||||||
