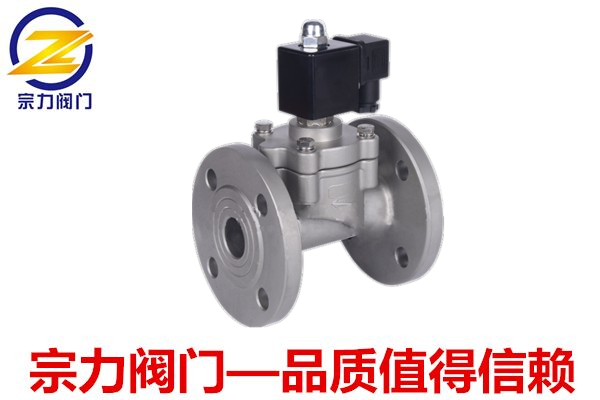

ZCF法兰活塞式电磁阀

简要描述:直流(DC)电源线长度不宜过长,以免线圈功率损耗,产生压降影响正常工作。流体中含有杂质颗粒,应视颗粒大小在阀前安装过滤器(滤网≥80目)

  • 产品型号:ZCF法兰活塞式电磁阀
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:7129

相关新闻

Related Articles

详细介绍

技术参数
公称通径 DN15~600mm
连接方式 法兰
工作原理 先导活塞式
阀体材质 铸钢、不锈钢
密封材质 丁晴橡胶NBR.氟像胶FKM. 聚四氟乙烯PTFE. 其他材质请咨询
适用介质 蒸汽、液体、气体、油品等
介质温度 W1:-20℃~80℃ W3:-20℃~220℃ W4:-20℃~250℃
环境温度 标准:-20~60℃
安装方式 水平安装 线圈垂直向上(其他方式请咨询)
防护等级 通用型IP54,防爆型IP54
    备注:特殊工况要求亦可根据客户实际情况设计制造。

选型说明
    阀体箭头标注方向必须与介质流向一致,如有双向流动,请选购本公司电动阀或气动阀。
    流体中含有杂质颗粒,应视颗粒大小在阀前安装过滤器(滤网≥80目)
    直流(DC)电源线长度不宜过长,以免线圈功率损耗,产生压降影响正常工作。
    请您在设计控制方案中优先选择常闭型
    如需防爆电磁阀、持续长时间通电及特制电压的要求请先咨询后选择型号。

电源参数
电源电压 AC:220V 110V 50/60HZ DC:24V 12V
额定 J16 AC24VA DC12W
J17 AC32VA DC72W
功率 J18 AC32VA DC22W
电压偏差 ±10%
电气连接 普通型:标准接线盒
防爆型:标配M14x1.5内螺纹,G1/2内螺纹,内置接线盒

产品功能选型
符号 功能名称 功能内容
B 防爆型 防爆等级dⅡBT4
常闭 通电阀开、断电阀关
K 常开 通电阀关、断电阀开
S 手动装置 可手动开关阀
ZCF法兰活塞式电磁阀

产品外形尺寸
型号
规格
通径
[mm]
压力范围[bar] 法兰尺寸
AC DC L H D D1 D2 b f N-d
ZCF15 15 0.5~16 0.5~16 100 140 95 65 46 12 2 4-φ14
ZCF20 20 0.5~16 0.5~16 110 145 105 75 56 14 2 4-φ14
ZCF25 25 0.5~16 0.5~16 125 155 115 85 65 14 2 4-φ14
ZCF32 32 0.5~16 0.5~16 140 160 135 100 76 16 2 4-φ18
ZCF40 40 0.5~16 0.5~16 150 170 145 110 84 16 2 4-φ18
ZCF50 50 0.5~16 0.5~16 164 175 160 125 90 17 3 4-φ18
ZCF65 65 0.5~16 0.5~16 200 240 180 145 110 20 3 4-φ18
ZCF80 80 0.5~16 0.5~16 240 260 190 160 130 22 3 8-φ18
ZCF100 100 0.5~16 0.5~16 280 295 215 180 150 24 3 8-φ18
ZCF150 150 1~16 1~16 480 350 280 240 210 26 3 8-φ23
ZCF200 200 1~16 1~16 600 350 335 295 265 26 3 12-φ23
   备注:以上技术参数和安装尺寸为标准提供,其他等级压力或特殊要求以订货时的约定和实物为准。
型号编制说明
ZBS   -15   -K   -1440
>1.嘉德型号   >2.公称通径   >3.功能选型   >4.线圈选型

-16   -P4   -G1/4   -W1   -NBR
>5.公称压力   >6.阀体材质   >7.连接方式   >8.温度选型   >9.密封选型
1代号 系列型号   2代号 公称通径   3代号 功能选型
ZBS 不锈钢电磁阀   15 15mm   K 常开型
ZCT 膜片电磁阀   20 20mm   B 隔爆型
ZCA 精品膜片电磁阀   25 25mm   E 浇封型
ZQDF 超长寿命活塞电磁阀 ...... ......   X 信号反馈
...... ......         S 手动装置




4代号 线圈
选型
代号 线圈
选型
代号 线圈
选型
  5代号 公称压力   6代号 阀体材质
J1 1230 J10 2284 J19     16 16bar   T
J2 1240 J11 ...... J20     40 40bar   P4 不锈钢304
J3 1440 J12   J21     64 64bar   P6 不锈钢306
J4 1552 J13   J22     100 100bar   P6L 不锈钢306L
J5 1638 J14   J23     ......     C 铸钢WCB
J6 1652 J15               其他特殊材质请咨询
J7 1642 J16
J8 1871 J17
J9 2061 J18


7代号 连接方式   8代号 温度选型   9代号 密封选型
G1/4 G1/4内螺纹   W1 -20℃~80℃   NBR 丁晴橡胶
P1/2 NPT内螺纹   W2 -20℃~130℃   FKM 氟橡胶
F 法兰连接   W3 -20℃~220℃   PTFE 聚四氟乙烯
...... ......   W4 -20℃~250℃   PEK 超强聚四氟乙烯
32 32mm   W5 250℃~450℃   H 金属硬密封
40 40mm   W6 -196℃~60℃     其他特殊材质请咨询
50 50mm   ...... ......
...... ......






对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:


一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站http://www.cnzlfm.com/
