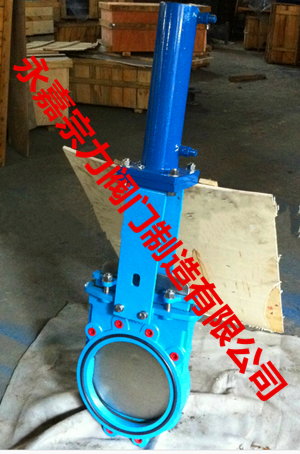

Z773液动浆液阀

简要描述：773型液动浆液阀是浆液阀（亦称浆闸阀、料浆阀、渣浆阀、液料阀）系列中的一种，属直行程系列阀门，橡胶密封条有效密封使本阀达到零泄漏，对夹式阀体不限制按装方向，Z773型液动浆液阀由液动推杆与对夹式阀体组成、具有体积轻，结构短，安装于各种液料管道上，

产品型号：Z773液动浆液阀
产品产地：浙江
更新时间：2023-04-04
访问量：8103

产品咨询联系我们

产品分类

相关新闻

详细介绍

Z773液动浆液阀主要性能规范

Z773型液动浆液阀是浆液阀（亦称浆闸阀、料浆阀、渣浆阀、液料阀）系列中的一种，属直行程系列阀门，橡胶密封条有效密封使本阀达到零泄漏，对夹式阀体不限制按装方向，Z773型液动浆液阀由液动推杆与对夹式阀体组成、具有体积轻，结构短，安装于各种液料管道上，阀板采用平板式，设计制造按GB12235-59，结构长度按GB12221-89，法兰尺寸按JB/T79-94，阀门检查和试验按GB13927等回家标准。在石油、天然气、煤炭、矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。

公称压力PN（MPa)	试验压力（MPa)		适用介质	工作温度（℃）
	壳体	密封
0.6	0.9	0.66	煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液	≤100℃
1.0	1.5	1.1

Z773液动浆液阀主要外形及连接尺寸(mm)

公称通径mm	L		D	D1	H	n-M
公称通径mm	PN0.6	PN1.0	D	D1	H	n-M
50	48	48	125	100	335	4-M16
65	48	48	145	120	363	4-M16
80	50	50	160	135	395	4-M16
100	50	50	180	155	465	8-M16
125	50	50	210	185	530	8-M16
150	60	60	240	210	630	8-M20
200	60	60	295	265	750	8-M20
250	70	70	350	318	900	12-M20
300	70	80	400	368	1120	12-M20
350	80	80	460	430	1260	16-M20
400	90	90	515	482	1450	16-M22
450	90	120	565	532	1600	20-M22
500	90	130	620	585	1800	20-M22
600	140	140	725	685	2300	20-M27
700	140	140	840	800	2500	24-M27
800	190	190	950	898	2800	24-M30
900	203	203	1050	1005	3100	28-M30
1000	216	216	1160	1115	3400	28-M30
1200	254	254	1380	1325	3600	32-M36

上欧阀门售后服务承诺

对于贵公司在上欧阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；
当接到用户反应质量问题的信函或电话后，上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站www.cnzlfm.com
