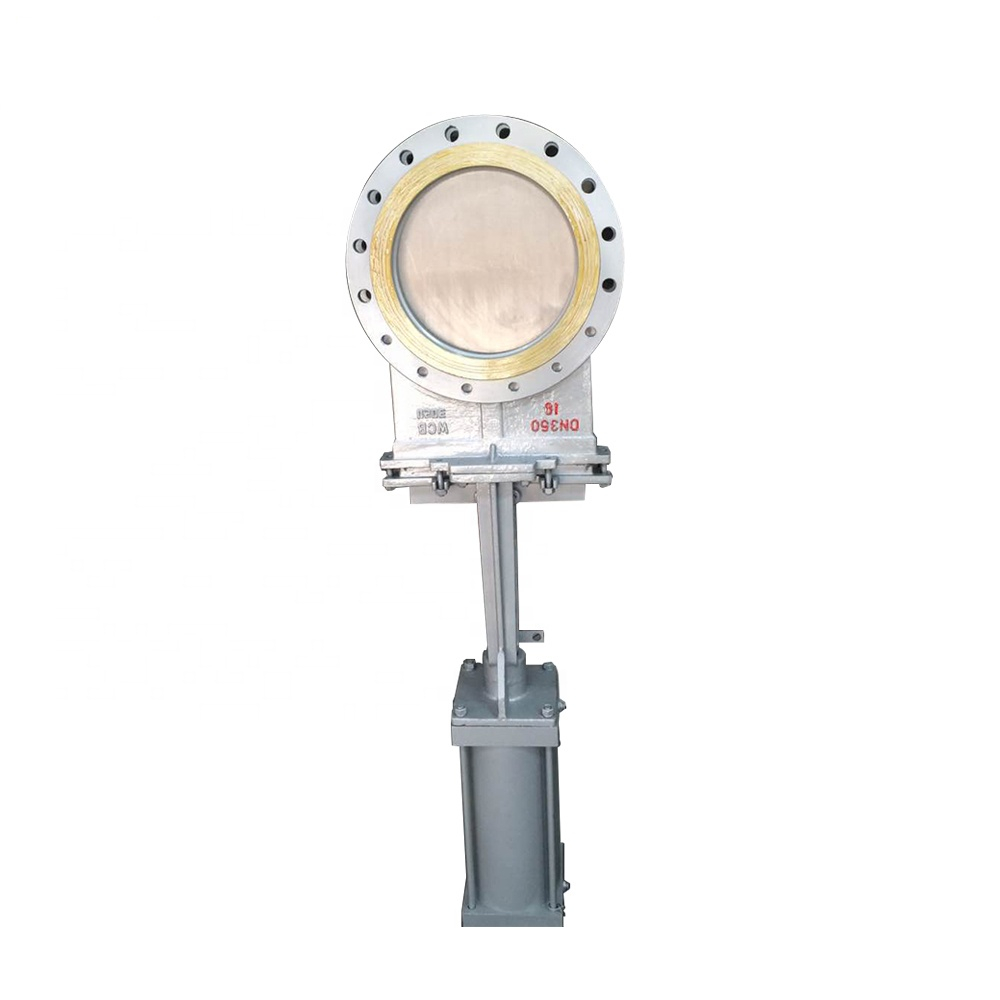

PZ773液动刀闸阀（凸耳形法兰）

简要描述：液动刀型闸阀PZ773 阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功

产品型号：PZ773液动刀闸阀（凸耳形法兰）
产品产地：浙江
更新时间：2023-04-04
访问量：8157

产品咨询联系我们

产品分类

相关新闻

pz973刀型闸阀产品特性和使用要点

详细介绍

液动刀型闸阀PZ773 阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功

一、PZ773H液动刀型闸阀概述：

型号：PZ773H-10C、PZ773X-10C、PZ773F-10C

公称压力：0.6MPa, 1.0MPa, 1.6MPa, ANSI 150LB

公称通径：DN50-DN600

阀体材质：铸钢、304不锈钢、316不锈钢、316L不锈钢、2520

内件材质：2Cr13、304不锈钢、316不锈钢、316L不锈钢、2520

阀座材质：本体金属密封、橡胶、四氟、硬质合金

驱动方式：手轮、链轮、伞齿轮、电动、气动、电液动

连接方式：法兰、对夹

二、PZ773H液动刀型闸阀性能参数：

公称压力（MPa)

壳体试验（MPa)

密封试验（MPa)

工作温度

适用介质

1.0
1.6

1.5
2.4

1.1
1.8

≤400℃
≤400℃

纸浆、污水、煤浆、灰、渣水混和物

三、PZ773H液动刀型闸阀零件材料：

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

四、PZ773H液动刀型闸阀连接尺寸：

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6 MPa	50	48	90	110	335	4-M12	1.0 MPa	50	48	100	125	335	4-M16
	65	48	110	130	363	4-M12		65	48	120	145	363	4-M16
	80	51	125	150	395	4-M16		80	51	135	160	395	4-M16
	100	51	145	170	465	4-M16		100	51	155	180	465	8-M16
	125	57	175	200	530	8-M16		125	57	185	210	530	8-M16
	150	57	200	225	630	8-M16		150	57	210	240	630	8-M20
	200	70	255	280	750	8-M16		200	70	265	295	750	8-M20
	250	70	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	76	362	395	1120	12-M20		300	76	368	400	1120	12-M20
	350	76	412	445	1260	12-M20		350	76	428	460	1260	16-M20
	400	89	462	495	1450	16-M20		400	89	482	515	1450	16-M22
	450	89	518	550	1600	16-M20		450	89	532	565	1600	20-M22
	500	114	568	600	1800	16-M20		500	114	585	620	1800	20-M22
	600	114	670	705	2300	20-M22		600	114	685	725	2300	20-M27
	700	127	775	810	2500	24-M22		700	127	800	840	2500	24-M27
	800	127	880	920	2800	24-M27		800	127	898	950	2800	24-M30
	900	154	980	1020	3100	27-M27		900	154	1005	1050	3100	28-M30
	1000	165	1080	1120	3400	28-M27		1000	165	1115	1160	3400	28-M30
	1200	190	1295	1340	3600	32-M30		1200	180	1325	1380	3600	32-M36

五、PZ773H液动刀型闸阀注意事项：

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2.各连接部位螺栓，要求均匀拧紧；

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5.用户在安装阀门时，必须预留阀门驱动的必要空间；

6.驱动装置的接线须按线路图进行；

7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
