法兰式单口排气阀

产品型号:QB1

产品产地:浙江

产品简介:QB1法兰式单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上管子为φ50-200,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,

法兰式单口排气阀的详细资料:

QB1法兰式单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上管子为φ50-200,它作为管道的排气作用,使管道不会出现闭气、气阻,如水停电时管内随时会出现负压力,自动吸气可保护管道安全。

QB1法兰式单口排气阀作用原理:

当需要排出管道内的气体时,管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出。当需要检修或清扫体腔时,应将阀门关闭。

QB1法兰式单口排气阀用途及主要性能规范:

1排气阀适用于温度不超过100的水、热水管道上使管道内的空气全部排出。
2、安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F-16),以免检验停水。
3、如需方求方本排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。

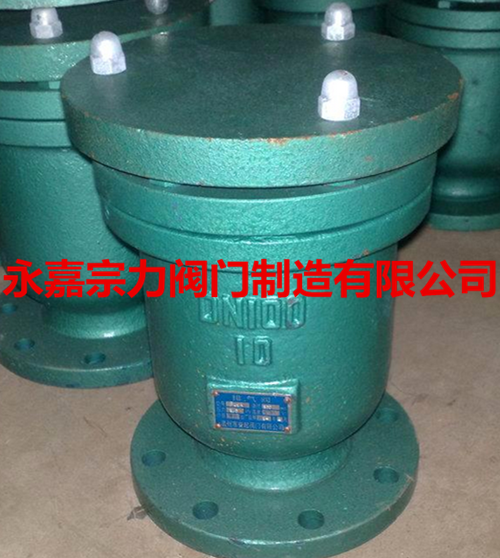

QB1单口排气阀产品实物展示:

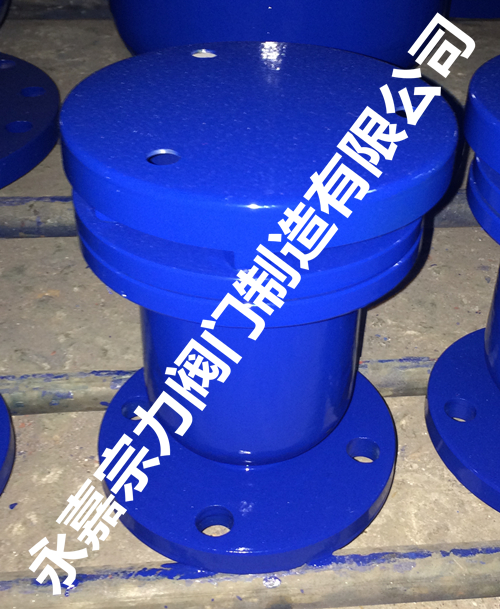

QB1法兰式单口排气阀

螺纹单口排气阀

QB1螺纹式单口排气阀





QB1法兰式单口排气阀主要零配件

单口排气阀


1

2

3

4

5

6

7

8

阀体

空心球

密封垫

阀盖

排气咀

垫圈

螺母

双头螺柱







QB1法兰式单口排气阀主要外形连接尺寸


型号

公称通径Dg

主要及连接尺寸

阀体材料

D

D1

D2

H

介质

QB1-10法兰式

15

195

160

85

330

铸铁、铸钢

20

195

160

85

330

铸铁、铸钢

25

195

160

85

330

铸铁、铸钢

QB1-10丝口式

1/2"







280

铁、铸钢

3/4"







280

铸铁、铸钢

1"







280

铸铁、铸钢

11/4"







280

铸铁、铸钢

11/2"







280

铸铁、铸钢

宗力公司订货须知:

、①法兰式单口排气阀产品名称与型号②法兰式单口排气阀口径③法兰式单口排气阀是否带附件以便我们的为您正确选型④法兰式单口排气阀的使用压力⑤法兰式单口排气阀的使用介质的温度。
二、若已经由设计单位选定宗力门公司的法兰式单口排气阀型号,请按法兰式单口排气阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的宗力门公司专家为您审核把关。
