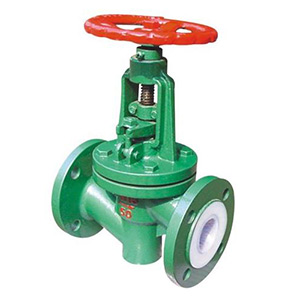

J41F46-16C型手动直通式衬氟截止阀

简要描述:产品概述J41F46-16C手动直通式衬氟截止阀是指关闭件(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截止断管路中的介质,但不能做节流用

  • 产品型号:J41F46-16C
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:2433

详细介绍

J41F46-16C手动直通式衬氟截止阀


  产品概述
是指关闭件(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截止断管路中的介质,但不能做节流用。 广泛适用于:化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、酸洗、无线电、化成箔等行业。适用温度:-60℃至200℃。

产品特点
1.氟塑料全衬里J41F46型直通式截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通 径1/4)等项优点,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。
2.阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

主要性能规范
主要性能规范
衬里、阀座 适用温度(℃) 适用介质
PTFE(F4) ≤180

除熔融碱金属、元素氟外的各种浓度的酸、

碱、盐、王水、有机酸等强腐蚀性介质

PCTFE(F3) ≤120
FEP(F46) ≤150
PFA(可熔性F4) ≤180
PVDF(F2) ≤100
RPTFE(RF4) ≤180

主要零件材料

主要零件材料
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 球体/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 填料压盖 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 活节螺栓 35 1Cr17Ni2 1Cr17Ni2
7 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
8 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
9 螺母 45 0Cr18Ni9 0Cr18Ni9
10 手柄 WCB WCB WCB
