dwj41型德标波纹管截止阀

简要描述:主要用途dwj41德标波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质

  • 产品型号:dwj41
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:5121

详细介绍

dwj41德标波纹管截止阀


  主要用途
适用于公称压力PN1.6~16MPa,工作温度-29~350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。广泛应用于:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中,性能安全可靠,广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。

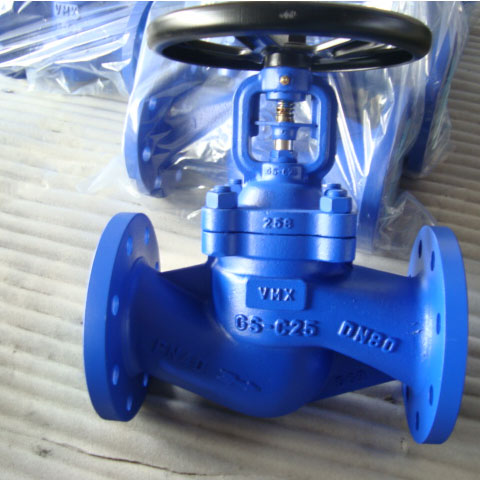

实图

结构特点
1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,提高工厂设备安全。并符合国际密封标准。2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。

技术规范
驱动方式 手动
电动
设计标准 DIN3356
结构长度 DIN3202
连接法兰 DIN2543-2545
试验和检验 DIN3230


产品性能规范
公称压力(MPa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃)
1.6 2.4 1.76
≤350℃
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04


零件材料
零件名称 阀体 阀盖 阀杆 阀瓣 密封面 填料
WCB WCB WCB 13Cr 2Cr13 2Cr13 柔性石墨
STL
304 CF8 CF8 304 304 304 柔性石墨
STL PTFE
316 CF8M CF8M 316 316 316 柔性石墨
STL PTFE
304L CF3 CF3 316 304L 304L 柔性石墨
STL PTFE
316L CF3M CF3M 316 316L 316L 柔性石墨
STL PTFE


主要连接尺寸及重量
型号 DWJ416
压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 500
重量(Kg) 4 4.5 5 7 9 12.5 18 23 41 54 90 160 260 410 610

型号 DWJ41-25
压力等级 PN25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 450
重量(Kg) 4 4.5 5 7 9.5 13 19 24 43 57 95 168 300 510 680

型号 DWJ41-40
压力等级 PN40
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 500
重量(Kg) 4 4.5 5 8 10 13.5 20 25 45 60 98 171 340 580 780



上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
