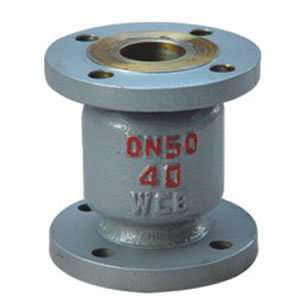

H42H,H42Y型H42H铸钢立式止回阀/碳钢立式止回阀PN16~PN25

简要描述:H42H铸钢立式止回阀是阀瓣沿着阀体中心线滑动的阀门

  • 产品型号:H42H,H42Y
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:5383

详细介绍

H42H铸钢立式止回阀/碳钢立式止回阀PN16~PN25




产品概述

H42H铸钢立式止回阀是阀瓣沿着阀体中心线滑动的阀门。管道立式止回阀是新出现的一种阀门,具有结构简单,零部件少,分量轻等特点,外加工艺性好,是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。立式止回阀广泛应用于石油、化工、制药、电力行业等各种需防止介质倒流的管路上。H42H根据立式安装或卧式安装工况,可加装弹簧或不加弹簧。

工作原理

H42H系列立式止回阀能防止介质倒流,起到介质止回作用。H42H立式止回阀在进口端介质压力高于出口端时处于开启状态。因为管道里进口端介质的 压力作用下,顶开立式止回阀中的阀瓣,使阀门自动开启。当进口端介质压力低于出口端时,弹簧将阀瓣推向阀座而使阀门关闭(注:卧式安装下需加弹簧,立式管道安装无需加弹簧。阀瓣在自身重量和逆流介质的压力下,会自动关闭)

执行标准

H42H铸钢立式止回阀执行标准
设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66

性能和使用范围

H42H铸钢立式止回阀性能和使用范围
型号 公称 试验压力 工作温度(℃)
压力 强度 密封 低压密封
  (水)Mpa (水)空气(Mpa) (空气)Mpa
H42H-16C 1.6 2.4 1.8 0.6 ≤425
H42H-25C 2.5 3.8 2.8 0.6 ≤425
H42H-40C 4 6 4.4 0.6 ≤425
型号+(材质) 公称压力 PN(MPa) 试验压力P3(MPa) 适用温度(℃) 适用介质
壳体 密封
H42H-16C(碳钢) 1.6 2.4 1.76 ≤425 水、油品
H42H-16P(304) ≤200 弱腐蚀介质
H42H-25P(304) 2.5 3.75 2.75
H42H-25R(316) 腐蚀性介质
H42H-40P(304) 4 6 4.4 弱腐蚀性介质
H42H-40R(316) 腐蚀性介质
H42Y-40I(铬钼钢) ≤550 水、油品

主要零部件材料

H42H铸钢立式止回阀主要零部件材料
零件名称 阀体、阀瓣 导向阀 密封面
H42H-16C 碳钢 碳钢 堆焊D507
H42H-16P 铬镍钛不锈钢 铬镍钛不锈钢 铬镍钛不锈钢
H42H-25P
H42H-40P
H42H-25R 铬镍钼钛不锈钢 铬镍钼钛不锈钢 铬镍钼钛不锈钢
H42H-40R
H42Y-40I 铬钼钢 铬钼钢 堆焊硬质合金

主要连接尺寸和外型尺寸

H42H铸钢立式止回阀主要连接尺寸和外型尺寸
型号 公称通径 DN 尺寸(mm)
L D D1 D2 H b Z-Φd
H42H-16C 15 130 95 65 45 77 14 4-Φ14
20 150 105 75 55 77 14 4-Φ14
25 160 115 85 65 80 16 4-Φ14
32 180 135 100 78 85 16 4-Φ18
40 200 145 110 85 95 16 4-Φ18
50 230 160 125 100 105 16 4-Φ18
65 290 180 145 120 120 18 4-Φ18
80 310 195 160 135 130 20 8-Φ18
100 350 215 180 155 140 20 8-Φ18
125 400 245 210 185 155 22 8-Φ18
150 480 280 240 210 180 24 8-Φ23
200 600 335 295 265 215 26 12-Φ23
H42H-25C 15 130 95 65 45 77 16 4-Φ14
20 150 105 75 55 80 16 4-Φ14
25 160 115 85 65 85 16 4-Φ14
32 180 135 100 78 95 18 8-Φ18
40 200 145 110 85 105 18 8-Φ18
50 230 160 125 100 120 20 8-Φ18
65 290 180 145 120 130 212 8-Φ18
80 310 195 160 135 140 22 8-Φ18
100 350 230 190 160 155 24 8-Φ23
125 400 270 220 188 180 28 8-Φ25
150 480 300 250 218 215 30 8-Φ25
200 600 360 310 278 973 34 12-Φ25

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在第一次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
