H42W-16P、H42W-16R、H42W-25P、H42W-25R型H42W不锈钢立式止回阀/304、316不锈钢立式止回阀

简要描述:H42W不锈钢立式止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启

  • 产品型号:H42W-16P、H42W-16R、H42W-25P、H42W-25R
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:6387

详细介绍

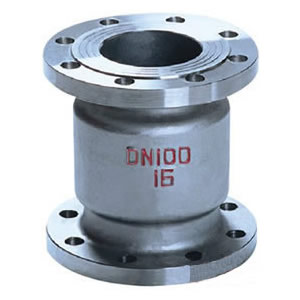

H42W不锈钢立式止回阀/304、316不锈钢立式止回阀




产品概述

H42W不锈钢立式止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。本阀门由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。

主要零部件材料表

H42W不锈钢立式止回阀主要零部件材料表
型号 PN 工作压力/Mpa 适用温度/℃ 适用介质 材料
阀体、阀瓣 导向阀 密封面
H42W-16P 16 1.6 ≤200 腐蚀性介质 铬镍钛不锈钢 铬镍钛不锈钢 铬镍钛不锈钢
H42W-25R 25 2.5 弱腐蚀介质 铬镍钼钛不锈钢 铬镍钼钛不锈钢 铬镍钼钛不锈钢

主要性能规范

H42W不锈钢立式止回阀主要性能规范
技术参数 压力等级
16 20 25 32 35 40 45 50 60 70
工作压力(Mpa) ≤16 ≤20 ≤25 ≤32 ≤35 ≤40 ≤45 ≤50 ≤60 ≤70
试验压力(M) 强度 24 30 37.5 48 52.5 60 67.5 75 90 105
密封 17.6 22 27.5 35.2 38.5 44 49.5 55 66 77

主要外形尺寸

H42W不锈钢立式止回阀主要外形尺寸1.6Mpa
型号 公称通径DN 主要连接尺寸尺寸
L D D 1 D 2 D 6 b f f 1 Z-φd H
H42W-16P/H42W-16R 40 200 145 110 85 - 16 2 - 4-18 95
50 230 160 125 100 - 16 2 - 4-18 105
65 290 180 140 120 - 18 2 - 4-18 120
80 310 195 165 135 - 20 3 - 8-18 130
100 350 215 180 155 - 20 3 - 8-18 140
125 400 245 210 185 - 22 3 - 8-12 155
150 480 280 240 210 - 24 3 - 8-23 180
200 600 335 295 265 - 26 3 - 12-23 215

H42W不锈钢立式止回阀主要外形尺寸2.5Mpa
型号 公称通径
DN(mm)
尺寸(mm)
L 1 L 2 L 3 D D1 D2 b f Z-Φ
H42W-25P/H42W-25R 15 - 85 85 95 65 45 16 - 4-Φ14
20 - 95 95 105 75 55 16 - 4-Φ14
25 - 100 105 115 85 65 16 - 4-Φ14
32 - 105 150 135 100 78 16 - 4-Φ14
40 - 115 160 145 110 88 18 - 4-Φ14
50 140 125 170 160 125 100 20 3 4-Φ14
65 160 145 180 180 145 120 22 3 8-Φ18
80 185 155 200 195 160 135 22 3 8-Φ18
100 210 210 210 230 190 160 24 3 8-Φ23
125 - 275 275 275 220 188 28 3 8-Φ25
150 300 225 300 300 250 218 30 3 8-Φ25
200 380 380 380 360 310 278 34 3 12-Φ25

止回阀安装注意事项:

止回阀的安装应注意以下事顶
1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
