H44W-16P、H44W-16R、H44W-16RL型H44W不锈钢旋启式止回阀,法兰旋启式止回阀,防腐止回阀

简要描述:H44W不锈钢旋启式止回阀的功能是用来防止管路中的介质倒流

  • 产品型号:H44W-16P、H44W-16R、H44W-16RL
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3070

详细介绍

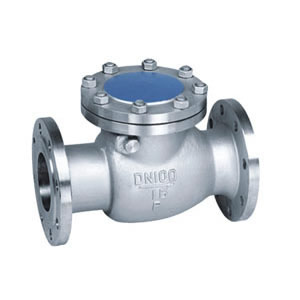

H44W不锈钢旋启式止回阀,法兰旋启式止回阀,防腐止回阀




产品概述

H44W不锈钢旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。 适用介质为:水、油品、蒸汽、酸性介质等。

主要零件材质

H44W不锈钢旋启式止回阀执行标准
设计与制造 结构长度 压力-温度等级 连接法兰 试验与检验
GB12236 GB12221 GB9131
JB/T74
HG20604
JB/T74-94
GB9113
HG20592-20635
JB/T9092-1999
GB13927
H44W不锈钢旋启式止回阀主要零件材质
零件名称 ZG1Cr18Ni9Ti
304   CF8
ZG00Cr18Ni10
304L   CF3
ZG1Cr18Ni12Mo2Ti
316     CF8M
ZG00Cr17Ni14Mo2
316L    CF3M
阀体/阀盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
阀瓣 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE
螺栓 不锈钢
螺母 不锈钢

主要外形及连接尺寸

H44W不锈钢旋启式止回阀主要外形及连接尺寸
公称通径 尺寸(mm)
L D D1 D2 Z-Φd b-f H
20 150 105 75 55 4-Φ14 14-2 95
25 160 115 85 65 4-Φ14 14-2 100
32 180 135 100 78 4-Φ18 16-2 105
40 200 145 110 85 4-Φ18 16-2 115
50 230 165 125 100 4-Φ18 18-3 132
65 290 180 145 120 4-Φ18 18-3 140
80 310 195 160 135 8-Φ18 20-3 145
100 350 215 180 155 8-Φ18 20-3 150
125 400 245 210 185 8-Φ18 22-3 250
150 480 280 240 210 8-Φ23 24-3 295
200 550 335 295 265 12-Φ23 26-3 300
250 650 405 355 320 12-Φ25 30-3 350
300 750 460 410 375 12-Φ25 30-4 400
350 850 520 470 435 16-Φ25 34-4 480
400 950 580 525 485 16-Φ30 36-4 520
450 1050 640 585 545 20-Φ30 40-4 580
500 1150 705 650 608 20-Φ34 44-4 630
600 1350 840 770 718 20-Φ41 48-5 780

止回阀安装注意事项:

止回阀的安装应注意以下事顶
1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中止回阀分为:烟道止回阀,静音止回阀,对夹式止回阀,升降式止回阀,不锈钢止回阀,旋启式止回阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!

上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
