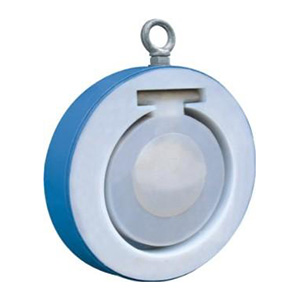

H74F46-16C型H74F46对夹式单瓣衬氟止回阀

简要描述:H74F46对夹式单瓣衬氟止回阀又称为逆流阀、逆止阀、背压阀、单向阀

  • 产品型号:H74F46-16C
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:4339

详细介绍

H74F46对夹式单瓣衬氟止回阀




产品介绍:

又称为逆流阀、逆止阀、背压阀、单向阀。这类阀门是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。衬氟止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。止回阀根据材质的不同,可以适用于各种介质的管路上。 止回阀安装在管路上,即成为这一完整管路的流体部件之一,其阀瓣启闭过程就要受它所处系统瞬变流动状态所影响;反过来,阀瓣的关闭特性又对流体流动状态产生发作用。 被广泛应用于石油、化工、电站、化纤、城建、铁路、军工科研、制药、环保、冶金、建筑给排水工程、消防系统、造纸、矿山、自来水、农田水利、化肥等多种行业。



衬四氟对夹式止回阀工作特点:


对夹式止回阀的工作特点是载荷变化大,启闭频率小,一投入关闭或开启状态,适用周期便很长,且不要求运动部件运动。但一旦有“切换”要求,则必须动之灵 活,这一要求较常见的机械运动更为苛刻。由于止回阀在大多数实际使用中,定性地确定用于快速关闭,而在止回阀关闭的瞬间,介质是方向流动的,随着阀瓣的关 闭,介质从大倒流速度迅速降至零,而压力则迅速升高,即产生可能对管路系统有破坏作用的“水锤”现象。对于多台泵并联适用的高压管路系统,止回阀的水锤 问题更加突出。水锤是压力管道中瞬变流动中的一种压力波,它是由于压力管道中流体流速的变化而引起的压力升跃或下降的水力冲击现象。其产生的物理原因是流 体的不可压缩性、流体运动惯性与管道弹性的综合作用结果。为了防止管道中的水锤隐患,多年来,人们在止回阀的设计中,采用了一些新结构、新材料,在保证止 回阀适用性能的同时,将水锤的冲击力减至小方面取得了可喜的进展。止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、 单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压 力可能升至超过系统压的辅助系统提供补给的管路上。



衬四氟对夹式止回阀工作原理:

这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。



主要零部件材料表

主要零部件材料表
序号 零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈钢
Z C P R PL RL
1 阀体、阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 衬里层/阀盖 衬硬橡胶(NR)FEP(F46)PCTFE(F3)PFA(可溶性聚四氟乙烯)
3 轴、阀瓣(板) 1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M
4 螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
5 螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9


主要外形连接尺寸及重量

主要外形连接尺寸及重量图

主要外形连接尺寸及重量
公称通径 PN0.6(Mpa) PN1.0/1.6(Mpa) PN2.5 (Mpa)
DN L D
(kg)
W
(kg)
L D W
(kg)
L D W
(kg)
40 33 80 1.0 33 85/73 1.2 33 73 1.4
50 43 90 1.1 43 100/92 1.3 43 92 1.5
65 46 110 1.3 46 120/105 1.6 46 105 2.0
80 46 125 2.5 46 135/127 3.0 46 127 3.8
100 52 145 4.8 52 155/157 5.4 52 157 6.3
150 56 200 6.5 56 210/216 7.8 56 216 8.8
200 60 255 8 60 265/270 10 60 270 12
250 68 310 15 68 320/324 18 68 324 20
300 78 362 25 78 368/381 30 78 381 32
350 78 412 36 78 428/423 41 78 413 45
400 102 462 46 102 482/470 55 102 470 60
450 114 518 68 114 532/533 78 114 533 85
500 127 568 81 127 585/584 90 127 584 98
注:衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表。
