Z41Y型法兰美标手动闸阀150(Lb)~600(Lb)

简要描述:Z41Y 法兰美标手动闸阀 150(Lb)~600(Lb) 传动方式为手动,连接方式为法兰连接、阀杆为明杆,闸板楔式刚性单闸板,阀座密封面材料为硬质合金,压力等级 150(Lb)~600(Lb),阀体材料为碳素钢(Z41Y-C)、不锈钢(Z41Y-P)的美标闸阀

  • 产品型号:Z41Y
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:11501

相关新闻

Related Articles

详细介绍

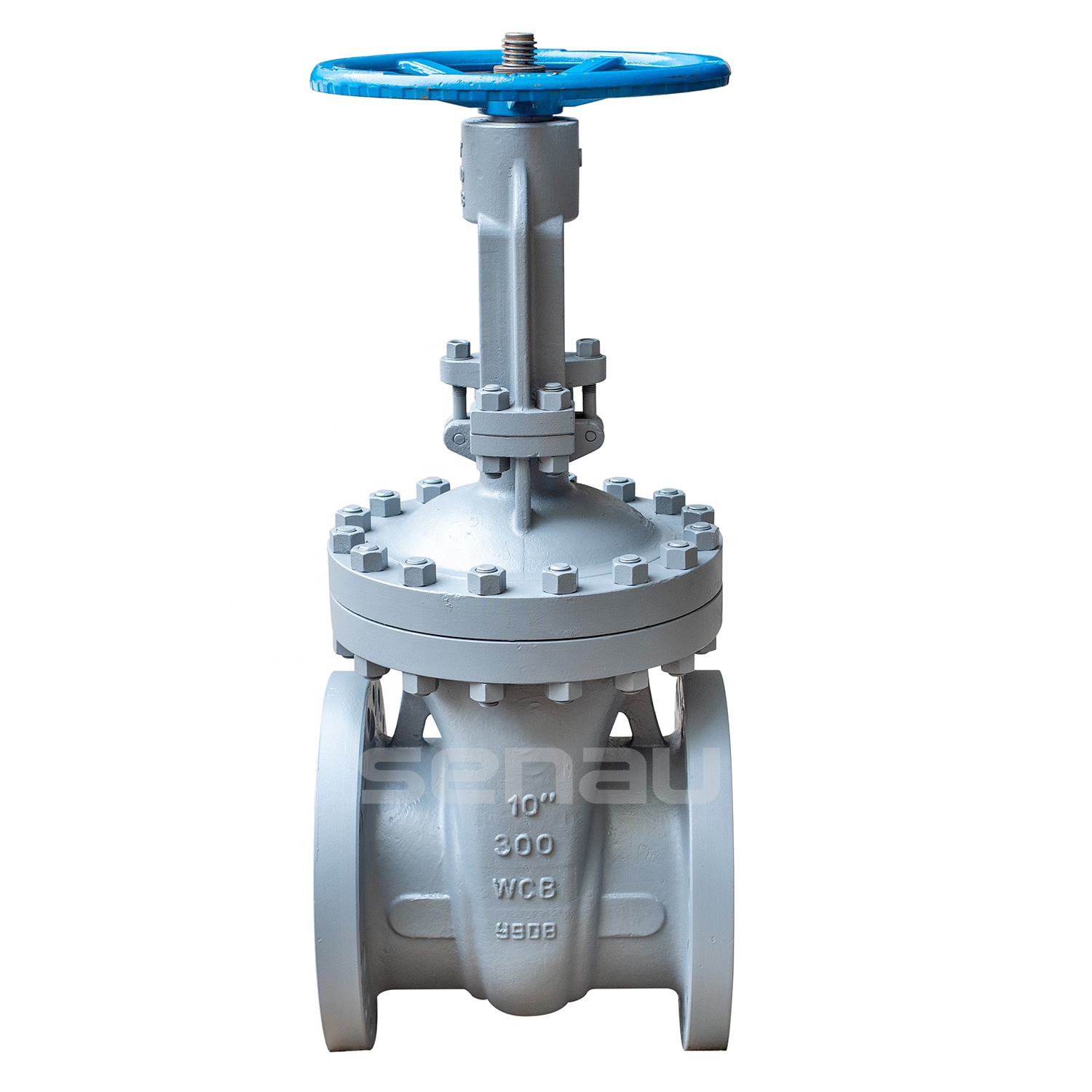

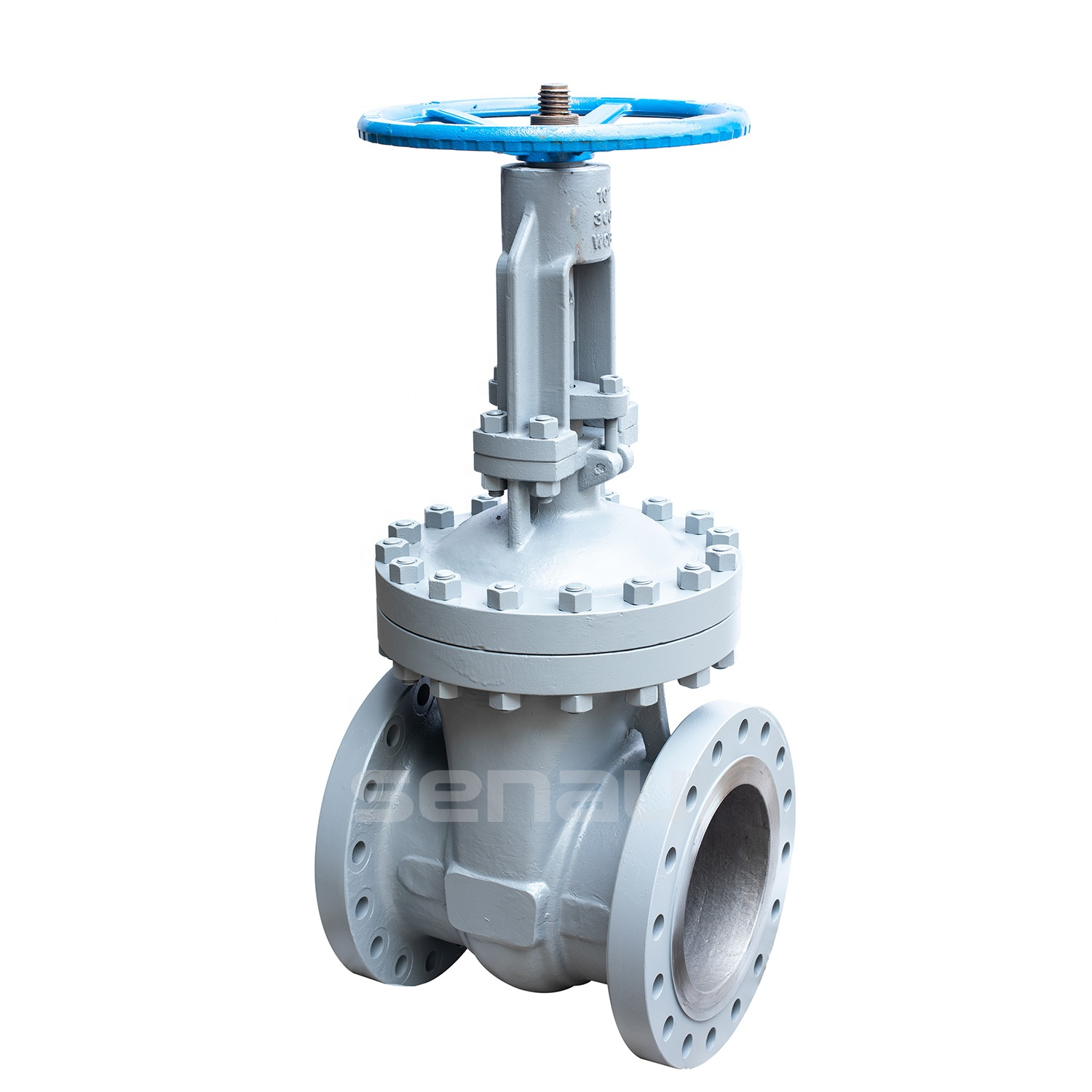

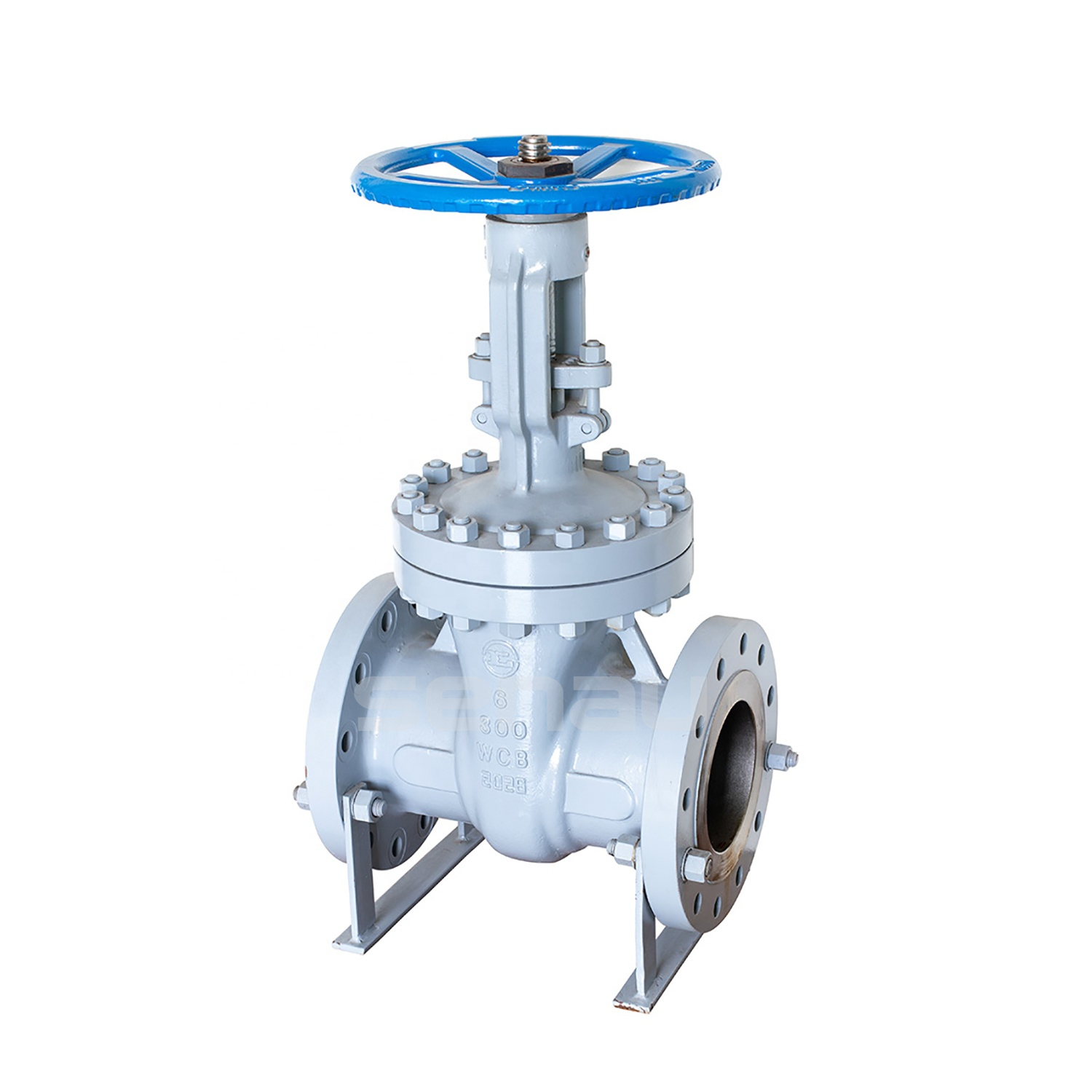

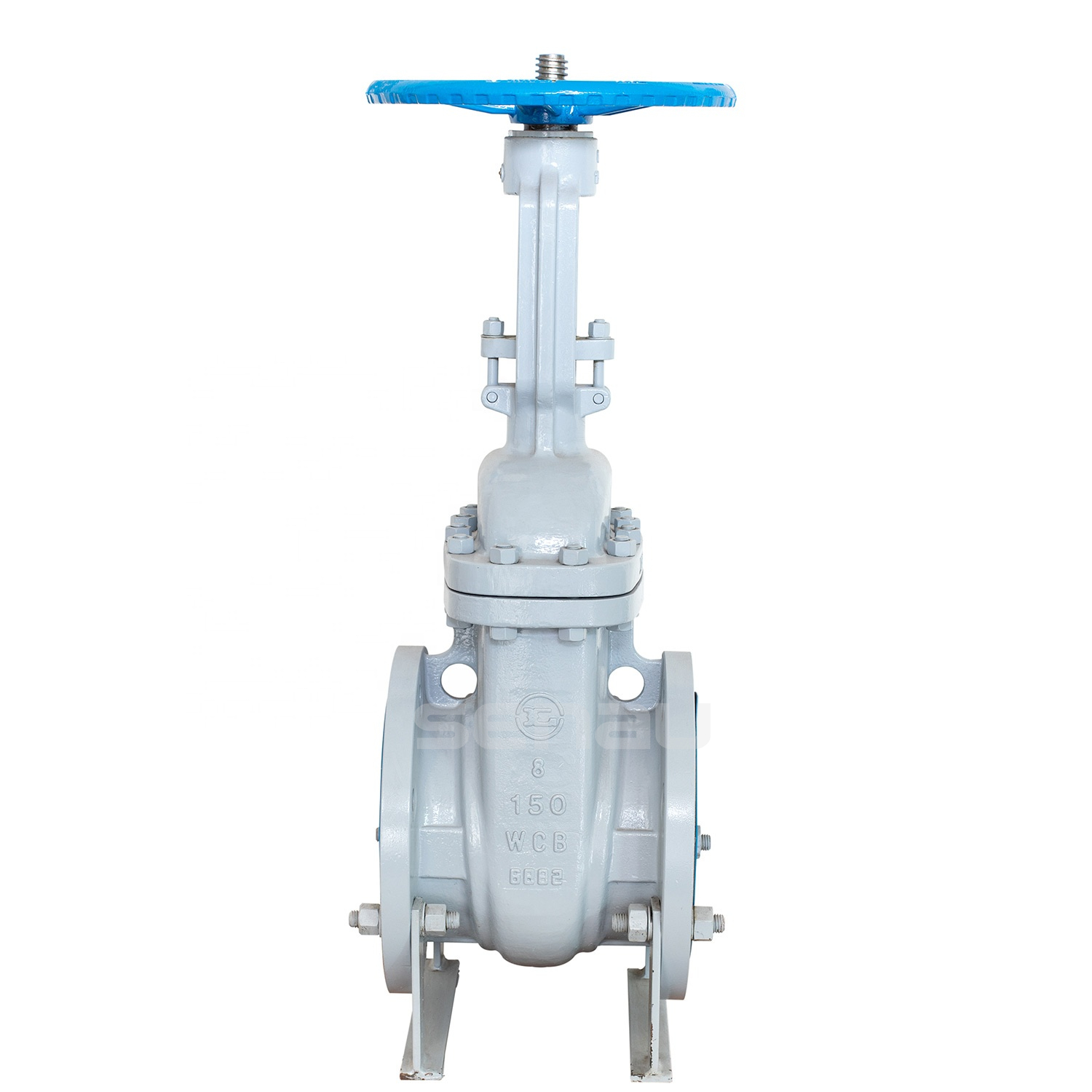

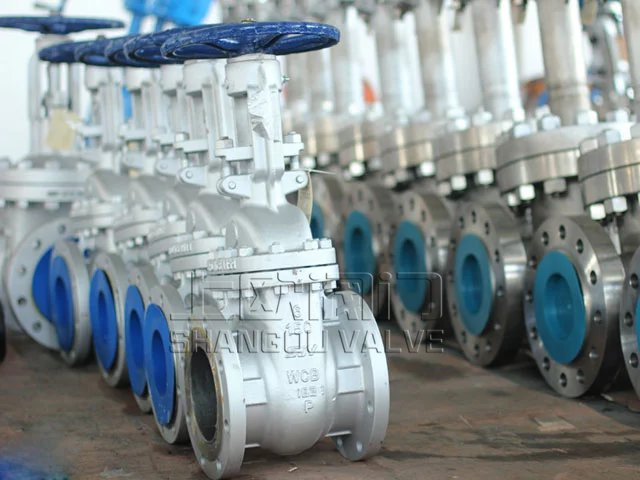

Z41Y型法兰美标手动闸阀150(Lb)~600(Lb)



产品说明:

Z41Y 型法兰美标手动闸阀 150(Lb)~600(Lb) 传动方式为手动,连接方式为法兰连接、阀杆为明杆,闸板楔式刚性单闸板,阀座密封面材料为硬质合金,压力等级 150(Lb)~600(Lb),阀体材料为碳素钢(Z41Y-C)、不锈钢(Z41Y-P)的美标闸阀。

产品性能参数:

Z41Y 型法兰美标手动闸阀 150(Lb)~600(Lb)主要性能参数
型号 压力级(Lb) 适用温度/℃ 适用介质
Z41Y-150(Lb)~600(Lb) 150~600 ≤425 水、蒸汽、油品等
Z41Y-150(Lb)P~600(Lb)P 150~600 ≤150 硝酸等腐蚀性介质


产品零部件材料:

Z41Y 型法兰美标手动闸阀 150(Lb)~600(Lb)零部件材料
型号 材料
阀体、阀盖 阀杆 闸板 填料、垫圈
Z41Y-150(Lb)~600(Lb) WCB 2Cr13 WCB V 形聚四氟乙烯、柔性石墨环、柔性石墨缠绕垫、聚四氟乙烯片
Z41Y-150(Lb)P~600(Lb)P ZG1Cr18Ni9Ti 1Cr18Ni9Ti ZG1Cr18Ni9Ti


产品外形及尺寸:

Z41Y 型法兰美标手动闸阀 150(Lb)主要外形及结构尺寸(mm)
DN/in L H D D1 D2 b z×Φd D0
2 178 409 152 120.5 92 19.1 4×Φ19 200
3 203 470 190 152.5 127 23.9 4×Φ19 250
4 229 590 229 190.5 157 23.9 8×Φ22 300
6 267 630 279 241.5 216 25.4 8×Φ22 300
8 292 960 343 298.5 270 28.5 8×Φ22 350
10 330 1158 406 362 324 30.2 12×Φ25 400
12 356 1378 483 432 381 31.8 12×Φ25 450
14 381 1543 533 176.5 413 35 12×Φ29 500
16 406 1738 597 539.5 470 36.6 16×Φ29 600
18 432 1959 635 578 533 39.7 16×Φ32 600
20 457 2214 698 635 584 42.9 20×Φ32 680
24 508 2599 813 749.5 692 47.7 20×Φ35 760
30 610 3183 985 914 857 74.5 28×Φ35 915
36 711 3737 1170 1086 1022 90.5 32×Φ41 915

Z41Y 型法兰美标手动闸阀 300(Lb)主要外形及结构尺寸(mm)
DN/in L H D D1 D2 b z×Φd D0
2 216 424 165 127 92 22.6 8×Φ19 200
3 283 656 210 168 127 28.5 8×Φ22 250
4 305 615 254 200 157 31.8 8×Φ22 250
6 403 795 318 270 216 36.6 12×Φ22 350
8 419 1012 381 330 270 41.3 12×Φ25 400
10 457 1231 444 387.5 324 47.7 16×Φ29 450
12 502 1450 521 451 381 50.8 16×Φ32 500
14 762 1645 584 514.5 413 57 20×Φ32 600
16 838 1814 648 571.5 470 57.2 20×Φ35 600
18 914 1943 711 628.5 533 60.4 24×Φ35 680
50 991 2154 775 686 584 63.5 24×Φ35 760
24 1143 2553 914 813 692 69.9 24×Φ41 915

Z41Y 型法兰美标手动闸阀 600(Lb)主要外形及结构尺寸(mm)
DN/in L H D D1 D2 b z×Φd D0
2 292 458 165 127 92 25.4 8×Φ19 250
3 356 570 210 168 127 31.8 8×Φ22 250
4 432 690 273 216 157 38.1 8×Φ25 350
6 559 910 356 292 216 47.7 12×Φ29 450
8 600 1064 419 349 270 55.6 12×Φ32 500
10 787 1257 508 432 324 63.5 16×Φ35 600
12 838 1468 559 489 381 66.7 20×Φ35 680
14 889 1623 603 527 413 69.9 20×Φ38 760
16 991 1816 686 603 470 76.2 20×Φ41 760
18 1092 2100 743 654 533 82.6 20×Φ45 915
20 1194 2250 813 724 584 88.9 24×Φ45 950
24 1397 2730 940 838 692 102 24×Φ51 1000

产品结构尺寸图:
Z41Y 型法兰美标手动闸阀 150(Lb)~600(Lb)尺寸图

安装注意事项及要点:
1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
2、双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀,按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
7、安装在保温管道上的各类手动阀门,手柄均不得向下。
8、带传动机构的闸阀,按产品使用说明书的规定安装。
9、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB50243标准要求,以阀瓣密封面无渗漏为合格。


注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中闸阀分为,电动闸阀,气动闸阀,手动闸阀,刀闸阀,法兰闸阀,平板闸阀,不锈钢闸阀,软密封闸阀,硬密封闸阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!


上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复zui快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
