t型管道过滤器

简要描述:t型管道过滤器安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。

  • 产品型号:SBT
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:14556

相关新闻

Related Articles

详细介绍

t型管道过滤器工作原理:
   该产品安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。

t型管道过滤器产品概述:
    过滤器通常安装于水力控制阀等设备的进口端,防止颗粒性杂质进入通道,造成堵塞,使阀门或其他设备失灵而不能正常使用,过滤器是水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。过滤器也适用于空调与通风系统预过滤、洁净室回风过滤、局部高效过滤装置的预过滤,具有运行管理方便,过滤速度高,冲洗简单可靠等优点;过滤器种类有很多,包括:篮式、手摇式、T型、Y型、U型、ZPG型等。

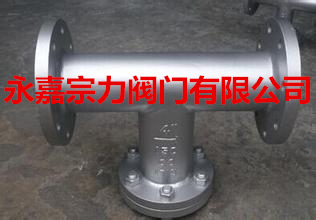

T型管道过滤器实物图:

T型过滤器

T型过滤器

t型管道过滤器法兰连接尺寸:





公称通径
DN

安装尺寸

排放口

有效过滤面积(m3)

重量
kg

L

L1

L2

50

298

158

268

R3/8"

DN20
平面

DN20
凸面

0.00277

13.6

65

337

179

304

0.00421

18.9

80

370

195.5

330

0.00552

24

100

432

225

382

0.0088

36.3

150

557

280

482

0.01696

68.9

200

678

332.5

578

0.0355

140

250

791

383

66

0.0529

216.2

300

918

437

768

0.0686

215.

t型管道过滤器对焊连接尺寸:



公称通径
DN

安装尺寸

排放口

有效过滤面积(m3)

重量
kg

L

L1

L2

50

402

222

46

R1/3"

DN20
平面

DN20
凸面

0.00387

8.9

65

469

255

76

0.00592

12.6

80

512

282

89

0.00811

15.8

100

590

330

105

0.013

23.4

150

773

423

143

R3/4"

0.026

47.2

200

951

510

178

0.0459

98.4

250

1099

599

216

0.0706

154.7

300

1291

691

254

0.0942

232.

T型管道过滤器现场安装示范:

t型管道过滤器产品承诺:
上欧阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品,竭诚为用户服务的宗旨的经营原则,公司以满足顾客需要为宗旨,愿意通过自己的努力共同促进双方的合作,为顾客提供优质的产品和优良的服务,上欧实行公开服务承诺。
1上欧所提供的产品从供货之日起,在正常使用情况下,质保期为12-24个月,在质保期内,一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外,本公司对产品实行终身技术服务,只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨,上欧收到用户函电后,根据路程的远近距离,本市城区2小时到达现场,外区域遇重大问题保证在24小时赶到现场并及时给予答复解决,确保用户达到满意。
4.公司承诺质保期满后以合理优惠价格快速地提供保养服务,并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足,品种齐全,配件丰富,应急预案和措施严密,可以及时解决用户临时性的紧急需求。
6.产品使用过程中,用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈,上欧会积极采纳并改进,以便进一步提高产品质量,更好地回报用户。

t型管道过滤器订货说明:
1.产品选型:如有指定型号标准,请直播销售热线咨询价格,了解详情!
2.技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
3.参数说明:请提供通径(DN,公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等),驱动方式。
4.驱动方式:手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
7.质量标准:质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
