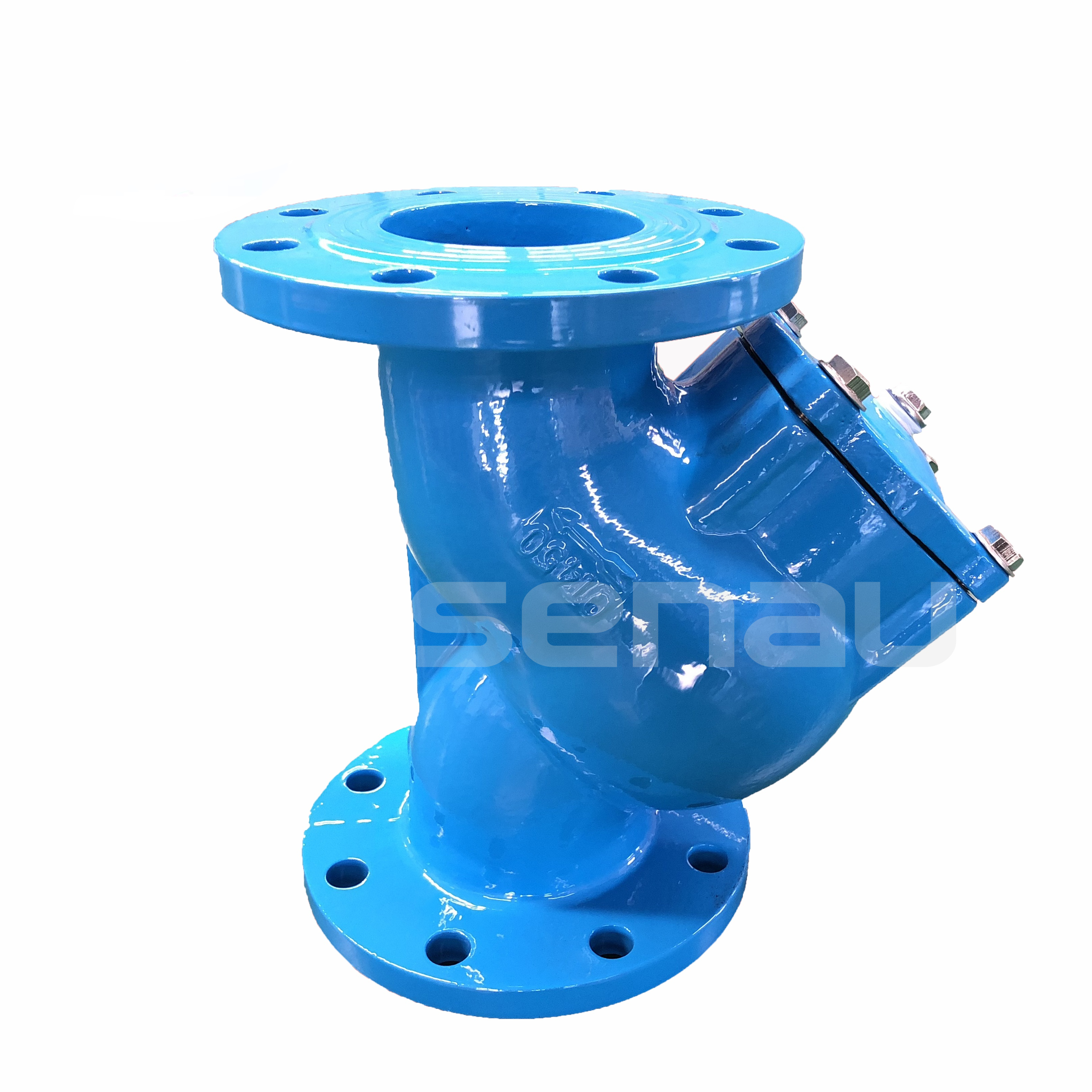

Y型过滤器

简要描述:Y型过滤器,Y型管道过滤器,铸钢Y型过滤器,管道Y型过滤器,不锈钢Y型过滤器、管道过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置

  • 产品型号:GL41H/W
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:12052

相关新闻

Related Articles

详细介绍

Y型过滤器产品概述:

Y型过滤器】是输送介质管道上不可缺少的一种装置,通常安装在减压阀泄压阀定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤网取出,处理后重新装入即可,因此,使用维护极为方便。【过滤器的选用】①进出口通径:原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。②公称压力:按照过滤管路可能出现的高压力确定过滤器的压力等级。③孔目数的选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格滤网可拦截的粒径尺寸可直接向我司询问。④过滤器材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

过滤网目数选用参考:



一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。

Y型过滤器



Y型过滤器概述:
    SG型过滤器用于水、油、气管道和各种设备上不可缺少的一种装置,它主要清除管内中的介质,来保护减压阀、泄压阀、定水位阀和水泵等设备,以达到正常运转。安装时请安在进口处,一般用水滤网采用10~30目/cm2,用气滤网采用40~100目/cm2,用油滤网采用60~200目/cm2 。



Y型过滤器工作原理:

Y型过滤器安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。

Y型过滤器产品用途
Y型过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置,通常安装于水力控制阀减压阀、泄压阀、定水位阀等设备的进口端,用来消除介质中的杂质,防止颗粒性杂质进入通道,造成墙塞,以保护设备管道上的配件免受磨损和堵塞

Y型过滤器产品特点
Y型过滤网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便等特点,可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数,一般通水网为18-30目,通气网为40-100目,通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。可按用户要求制作滤网




Y型过滤器



                                                                                                                                                   Y型过滤器零件材料:



壳体材质 碳钢WCB、 黄铜B62 不锈钢304、316、316L
滤框滤网材质 不锈钢304、316、316L
密封件材质 耐油石棉、丁腈橡胶、聚四氟乙烯
防爆级别 BS5501: IIA、IIB、IIC
环境温度(℃) -30~380 -80~450
公称压力(MPa) 0.6~5.0(150Lb~600Lb)
过滤精度(目/in) 10~300



Y型过滤器分类说明:

本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。

Y型过滤器连接尺寸:

 Y型过滤器                Y型过滤器





通径DN L D D1 D2 B f n-φ
15 140 95 65 45 14 2 4-φ14
20 150 105 75 55 14 2 4-φ14
25 160 115 85 65 14 2 4-φ14
32 180 135 100 78 16 3 4-φ18
40 200 145 110 85 16 3 4-φ18
50 220 160 125 100 16 3 4-φ18
65 260 180 145 120 18 3 4-φ18
80 310 195 160 135 20 3 8-φ18
100 350 215 180 155 20 3 8-φ18
125 400 245 210 185 22 3 8-φ18
150 450 280 240 210 24 3 8-φ23
200 500 335 295 265 26 3 12-φ23
250 550 405 355 320 30 3 12-φ25
300 580 460 410 375 30 4 12-φ25
350 760 520 470 435 34 4 16-φ25
400 800 580 525 485 36 4 16-φ30
450 900 640 585 535 44 4 20-φ30

Y型过滤器安装与维护方法:



1、Y型过滤器可以水平安装,也可以垂直安装,进出口方向与阀体上的箭头方向应保持一致。下图为Y型过滤器安装方向指导:

管道过滤器安装方法

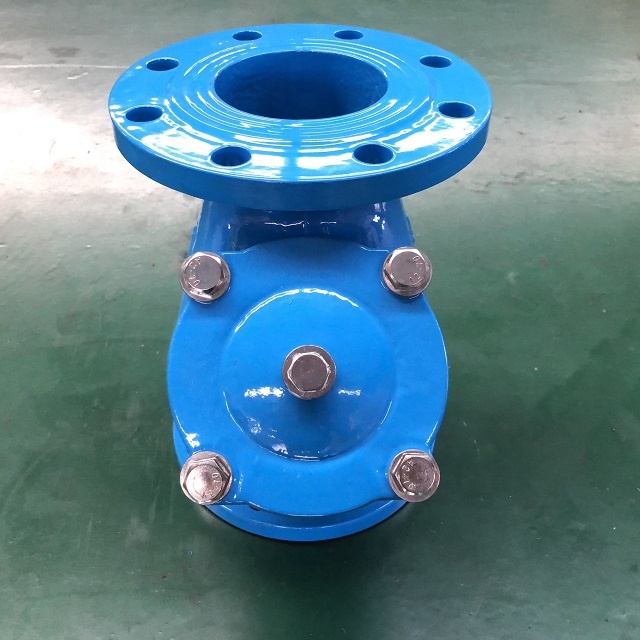

Y型过滤器产品图

Y型过滤器

Y型过滤器产品承诺:
上欧阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品,竭诚为用户服务的宗旨的经营原则,公司以满足顾客需要为宗旨,愿意通过自己的努力共同促进双方的合作,为顾客提供优质的产品和优良的服务,上欧实行公开服务承诺。
1上欧所提供的产品从供货之日起,在正常使用情况下,质保期为12-24个月,在质保期内,一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外,本公司对产品实行终身技术服务,只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨,上欧收到用户函电后,根据路程的远近距离,本市城区2小时到达现场,外区域遇重大问题保证在24小时赶到现场并及时给予答复解决,确保用户达到满意。
4.公司承诺质保期满后以合理优惠价格快速地提供保养服务,并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足,品种齐全,配件丰富,应急预案和措施严密,可以及时解决用户临时性的紧急需求。
6.产品使用过程中,用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈,上欧会积极采纳并改进,以便进一步提高产品质量,更好地回报用户。

Y型过滤器订货说明:
1.产品选型:如有指定型号标准,请直播销售热线咨询价格,了解详情!
2.技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
3.参数说明:请提供通径(DN,公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等),驱动方式。
4.驱动方式:手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
7.质量标准:质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
