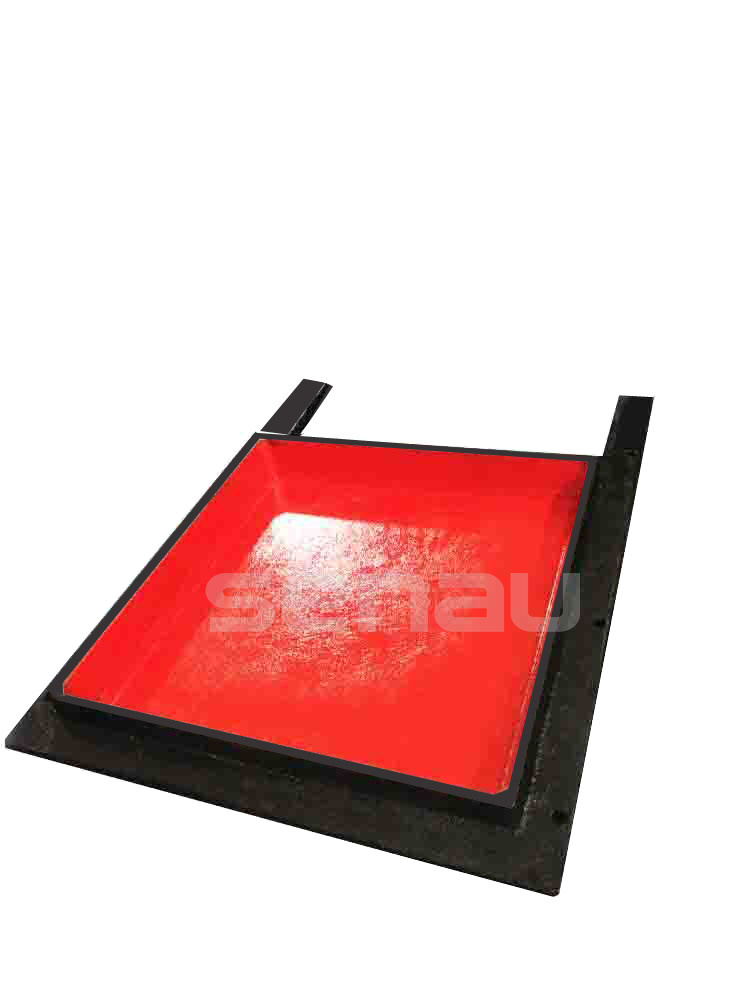

ZMQF型铸铁镶铜方形闸门(闸板阀)

简要描述:ZMQF铸铁镶铜方形闸门(闸板阀)作为一种水位控制设备,我公司是 早生产该产品的专业厂家之一,综合国内外同类产 品的先进技术和工艺,多次对产品结构及加工工艺进行改进

  • 产品型号:ZMQF
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:8216

相关新闻

Related Articles

详细介绍

ZMQF型铸铁镶铜方形闸门(闸板阀)




产品概述

作为一种水位控制设备,我公司是早生产该产品的专业厂家之一,综合国内外同类产 品的先进技术和工艺,多次对产品结构及加工工艺进行改进。它的制造安装符合建设部CJ/T3006-92 标准和 美国水工业协会AWWA.501-87标准,广泛应用于市政、石化、铁道、冶金、煤炭、纺织、电力、轻工、食品、 医药、环保、污水处理等系统工程中。其组合配套产品一般由传动装置、支座、丝杆、闸板、门框架、楔块 等零部件组成。作为管道和交汇窨井、泥砂池、污水渠、泵站进水口、清水池等水处理构筑物上作截止、疏 通或调节水流水位之用,也可以用于农业排灌或其它水利设施中,并可与手动、电动等启闭机组合配套使用, 实现现场操作或远距离集中控制,还可与微机联动控制。


铸铁镶铜闸门用途

铸铁镶铜闸门主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用。本系列闸门可分为方形MZF、圆形MZY、AZY 和矩形MZJ 三类,它采用独特的外弧形设计,结构合理、受力均匀,采用优质灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并经精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。


铸铁镶铜闸门结构特点和工作原理

1、铸铁镶铜闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接(对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的 1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
2、铸铁镶铜闸门通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。
3、采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。
4、 品种规格齐全,适应性广。
5 、铸铁镶铜闸门与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂 升降运动,从而开启或关闭闸门,达到 水、关水或调节水位的目的。


主要型号与规格

型号与规格
名称 型号 口径范围
方形闸门 MZF 200×200~3500×3500
圆形闸门 MZY DN200~DN3000
AZY DN200~DN2000
矩形闸门 MZJ 1000×500~2000×1200
500×1000~1200×2000


主要性能指标

主要性能指标
闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜。
密封面每米长度渗水量:正向≤0.7L/min ·m ;反向≤1.25L/min ·m
公称压力≤0.1Mpa;密封试验压力0.1Mpa。
工作环境:温度-20℃~120℃; 湿度:95%; 工作介质:水与污水; PH 值:5~10
安装位置:正常状态下正向迎水、处于铅垂状态。
大工作水头:单向受压:正向:10m; 反向:5m; 双向受压:均为10m
启闭速度:不小于0.2m/min,不大于1.5m/min。
闸框距边壁距离≥300㎜,距池底距离≥150㎜~250㎜。


主要部件材质及执行标准

部件材质及执行标准
零件名称 材质 材质标准
闸板 灰铸铁 (HT250)/球铁 (QT450-10) 不锈钢 GB9439-88/GB1348-88
门框 灰铸铁 (HT250)/球铁 (QT450-10) 不锈钢 GB12226-89/GB12227-89
导轨 灰铸铁 (HT250)/球铁 (QT450-10) 不锈钢 GB1220-84
密封面 锡青铜ZCuSn5PbZn5 或丁晴橡胶 GB1176-87
楔块 锡青铜ZCuSn5PbZn5 或丁晴橡胶 GB12225-89
传动螺杆 不锈钢 GB1176-87
吊块螺母 铝铁青铜ZCuA110Fe3 GB1176-87
紧 件 不锈钢0Cr17Ni12Mo2或0Cr18Ni9Ti GB1220-84


闸门在安装时应注意事项

1、闸门安装时应采用整体就位安装,禁止闸框、闸板分体安装,防止闸框变形。
2、在闸门安装前,首先检查各连接部位的螺栓是否因运输装卸中造成的松动,如有松动应加以紧固。
3、闸门出厂前,为了使闸板、闸框贴合的更紧,安装后减少间隙,2米以上的闸门在上下横框上安装了压板卡铁,立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除,以使闸门启闭。
4、检查主立框与横框连结上的止水面是否有错位,如有错位则松动连接螺栓将止水面调整在同一平面内。
5、在浇筑混凝土时,流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除,防止灰浆凝固影响启闭。
6、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置,然后调整螺栓与工程配钢筋焊牢固。 同时闸门的分类有很多,不仅有铸铁闸门还有钢闸门、镶铜闸门等等,并且以上的信息同样适用于其他类别的闸门!
